Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Серия
|
VS |
|
Спектральный диапазон
|
0.4 — 0.75 |
|
Крепление
|
C-mount |
|
Типы объектива
|
однополевые |
|
Числовая апертура
|
f/5.6 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Вертикальный угол, °
|
42.1 |
|
Горизонтальный угол, °
|
35.6 |
|
Диапазон фокусировки
|
130 мм |
|
Оптический формат
|
2/3" |
|
Оптическое увеличение, кратность
|
0.199 |
|
Относительное отверстие
|
5.6 |
|
Прочее
|
Дисторсия: 0.005%. Относительная освещенность: 96%. Числовая апертура: 0.018. Глубина резкости: 11.3 мм. Крепление фильтра М77Р=0.75 |
|
Рабочий отрезок, мм
|
17.526 |
|
Размеры
|
Ø80 x 157.5 мм |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Масса
|
740 г |
Описание

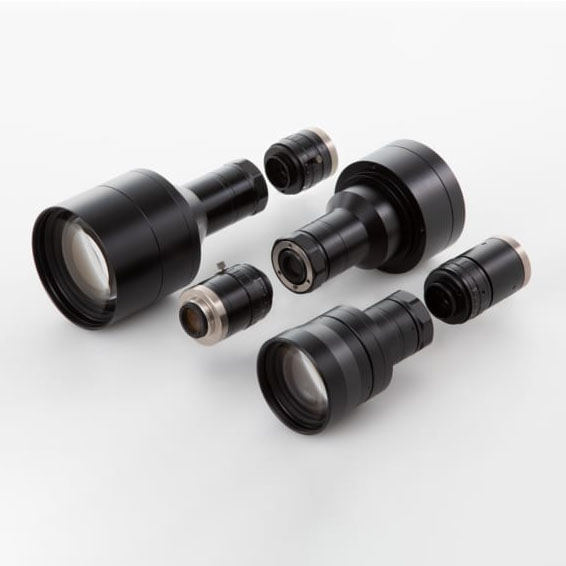

Объектив VS-TLS-F190/VS-TLS-R40 компании VS Technology — это однополевой (телецентрический) объектив, рассчитанный на работу в видимом (VIS) диапазоне света и состоящий из передней (F190) и задней (R40) сменных оптических секций.
«Однополевой» здесь означает телецентрический тип объектива: в отличие от обычного объектива, у которого видимый размер объекта на изображении меняется с изменением расстояния до него, телецентрический объектив устроен так, что размер объекта на снимке остаётся практически неизменным при небольших колебаниях расстояния до объекта в пределах рабочей зоны.

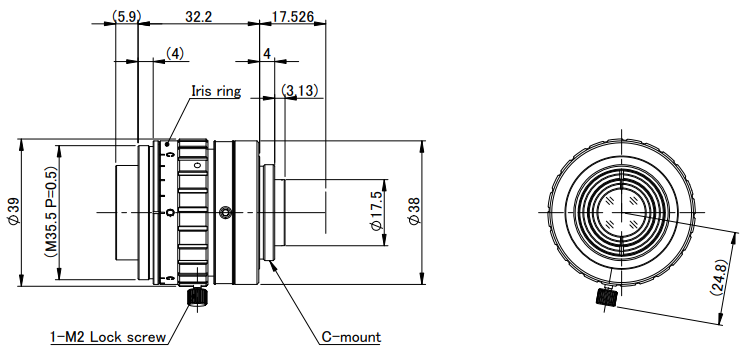

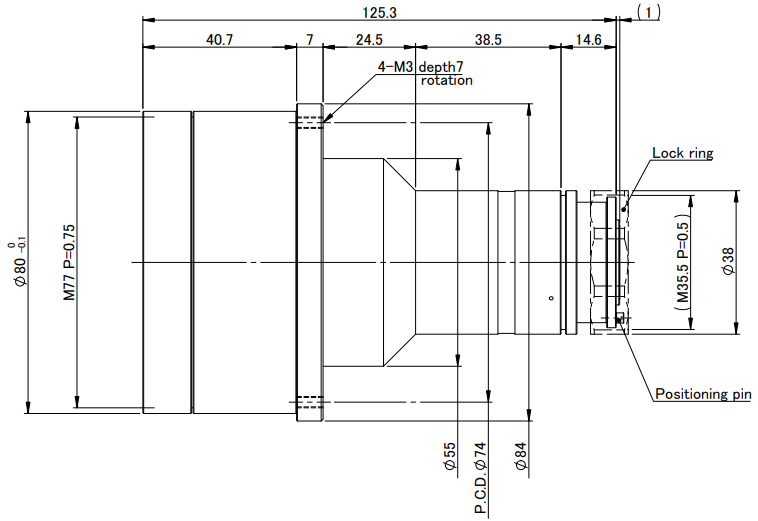

Модульная конструкция из двух обозначенных отдельно секций (передней F190 и задней R40) позволяет производителю и покупателю комбинировать разные передние и задние модули между собой, получая разные рабочие расстояния и поля зрения из ограниченного набора сменных частей, вместо производства отдельного цельного объектива под каждую нужную комбинацию параметров.
Такие телецентрические объективы применяют в прецизионных измерительных системах машинного зрения, где по полученному изображению нужно точно вычислить реальный физический размер детали, а не просто получить картинку для визуального осмотра — например, в автоматическом контроле размеров деталей на производственной линии.
Характеристики
- Артикул: VS-TLS-F190/VS-TLS-R40; производитель: VS Technology
- Тип: однополевой (телецентрический) объектив
- Рабочий диапазон: видимый свет (VIS)
- Конструкция: модульная (передняя секция F190, задняя секция R40)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Однополевой объектив VIS диапазона и относительным отверстием F/5.6. Спектральное пропускание объектива ограничено диапазоном 0.4 — 0.75 мкм.
