Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Масса
|
550 г |
|
Крепление
|
C-mount |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Спектральный диапазон
|
0.4 — 0.75 |
|
Типы объектива
|
однополевые |
|
Числовая апертура
|
f/5.6 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Вертикальный угол, °
|
24.4 |
|
Горизонтальный угол, °
|
20.6 |
|
Диапазон фокусировки
|
100 мм |
|
Оптический формат
|
2/3" |
|
Оптическое увеличение, кратность
|
0.344 |
|
Относительное отверстие
|
5.6 |
|
Прочее
|
Дисторсия: -0.001%. Относительная освещенность: 97%. Числовая апертура: 0.031. Глубина резкости: 3.8 мм. Крепление фильтра М58Р=0.75 |
|
Рабочий отрезок, мм
|
17.526 |
|

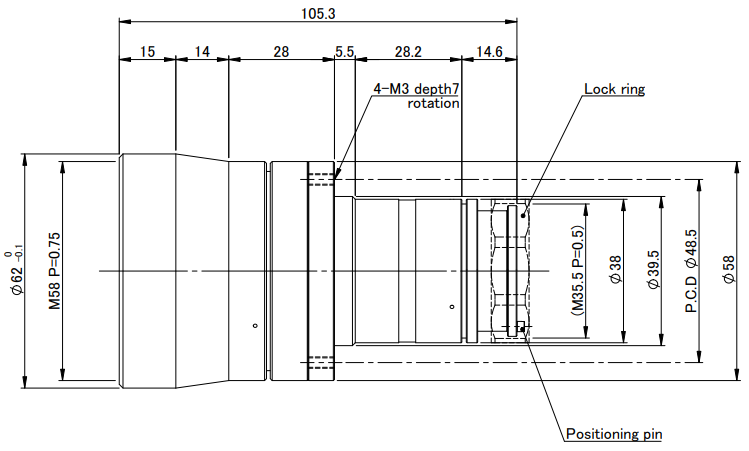

Размеры
|
Ø62 x 142.5 мм |
Описание

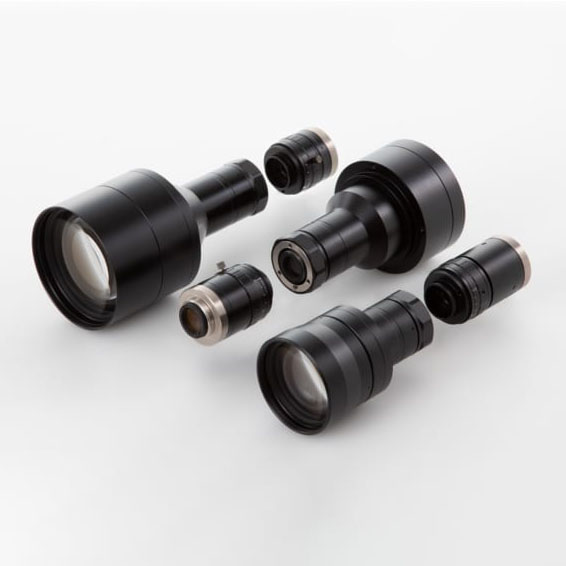

Телецентрический объектив VS-TLS-F140/VS-TLS-R50 производства японской компании VS Technology относится к линейке VS-TLS(FR) — модульных телецентрических объективов, состоящих из переднего оптического блока (F-часть, в данном случае F140) и заднего relay-модуля (R-часть, R50), устанавливаемых раздельно и соединяемых между собой, что позволяет гибко комбинировать разные передние блоки с одним и тем же задним модулем под конкретную задачу увеличения и рабочего расстояния.
Объектив рассчитан на видимый (VIS) диапазон спектра и построен по телецентрической схеме, обеспечивающей практически постоянный масштаб изображения независимо от расстояния до объекта в пределах рабочей глубины резкости — ключевое свойство для точных линейных измерений размеров деталей методом машинного зрения, где перспективные искажения обычного объектива недопустимы.
Модульная конструкция серии VS-TLS(FR) отличается от моноблочных телецентрических объективов (например, серии VS-TC) тем, что задний relay-модуль можно использовать с разными передними блоками под разные рабочие расстояния и поля зрения, снижая затраты при необходимости перенастройки инспекционной линии под новую геометрию контролируемых деталей без полной замены оптической системы.
Характеристики
- Артикул: VS-TLS-F140/VS-TLS-R50; производитель: VS Technology
- Тип: модульный телецентрический объектив (серия VS-TLS(FR)), диапазон VIS
- Конструкция: передний блок F140 + задний relay-модуль R50
- Крепление: C-Mount (типовое для серии)
- Особенность: модульность — совместимость заднего модуля с разными передними блоками
Отрасли применения
- Машинное зрение: высокоточные измерения размеров деталей
- Автоматический оптический контроль (AOI) в производстве электроники и точной механики
- Промышленный контроль качества и метрология
- Гибкая переналадка инспекционных линий под разные задачи
Однополевой объектив VIS диапазона и относительным отверстием F/5.6. Спектральное пропускание объектива ограничено диапазоном 0.4 — 0.75 мкм.
