Описание

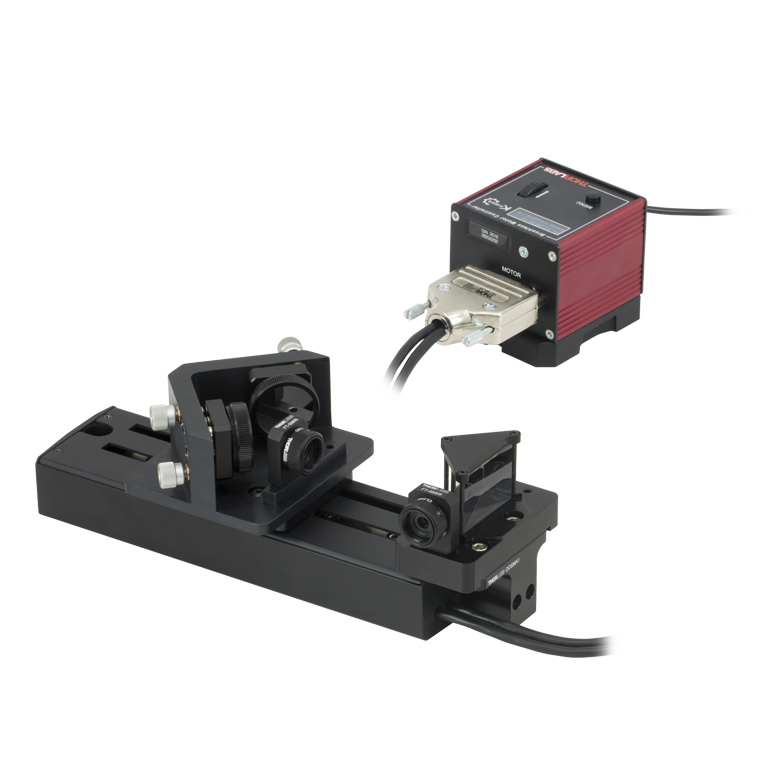

ODL100 — моторизованная линия задержки свободнопространственного пучка для изменения времени прихода света. Перемещаемый отражательный узел меняет длину оптического пути, что позволяет сканировать временную координату без переключения электронного запуска. Комплект объединяет транслятор, контроллер, зеркала и монтажную механику, а не представляет собой только голую линейную платформу.
ODL100 обеспечивает диапазон задержки примерно до 670 пс при перемещении платформы на 100 мм. Временное окно подходит для исследования процессов на пикосекундных и субнаносекундных масштабах при достаточной полосе регистрации. При этом координата временного перекрытия определяется всей схемой и устанавливается экспериментально, а не непосредственно по нулю шкалы каретки.
В ODL100 механический ход составляет 100 мм, а возвратный путь удваивает изменение длины относительно смещения каретки. Минимальный заявленный сдвиг задержки — 33 фс; это не означает такую же абсолютную точность временного положения. Повторяемость, энкодерное разрешение и реально достигаемый минимальный шаг являются отдельными характеристиками.
Номинальная высота пучка ODL100 составляет 60,0 мм, скорость платформы достигает 500 мм/с в допустимых условиях. Высоту учитывают при сопряжении с входными зеркалами и приемной частью. Ускорение, нагрузка и длина разгона ограничивают достижение максимальной скорости, особенно при коротком сканировании.
В комплект ODL100 входят четыре зеркала UM10-AG и ножевидное прямоугольное призменное зеркало MRAK25-P01, а также соответствующие опоры и юстировочные диафрагмы. Управление выполняется контроллером KBD101 с программной поддержкой Kinesis. Перед измерением проверяют юстировку по всему ходу, чтобы движение не меняло попадание на образец или детектор.
Для ODL100 поддерживаются режимы пошагового и внешне синхронизированного сканирования, предусмотренные управляющей системой. Выбор режима согласуют с измерителем: координатная последовательность не заменяет регистрацию времени каждого события. В ультракороткоимпульсной схеме дополнительно контролируют дисперсию и искажение пучка после отражательной цепочки.
Характеристики
- Артикул: ODL100.
- Тип: компьютерно-управляемая свободнопространственная оптическая задержка.
- Механический ход: 100 мм; заявленная задержка до 670 пс.
- Минимальный сдвиг задержки: 33 фс; не абсолютная точность.
- Номинальная высота пучка: 60,0 мм.
- Максимальная скорость: 500 мм/с по таблице комплекта.
- Контроллер: KBD101; управление Kinesis.
- Крепежное исполнение: дюймовое.
- Оптика: 4 × UM10-AG и 1 × MRAK25-P01, соответствующие держатели и диафрагмы.
Отрасли применения
- Временная спектроскопия: сканирование относительной задержки оптических событий с помощью ODL100.
- Ультрабыстрая фотоника: корреляционные и pump–probe-эксперименты при достаточном диапазоне 670 пс.
- Измерительные стенды: автоматизация изменения оптического пути и синхронизации внешнего сбора данных.
