Поставщик
|
Brandnew Technology Co., Ltd |
|
Артикул
|
MC808DB50 |
|
Типы изделий
|
лазерная линейка |
|
Выходная оптическая мощность
|
50 Вт |
|
Температура хранения
|
0…+55 °C |
|
Рабочее напряжение
|
1,8 В |
|
Длина волны (нм)
|
808 |
|
Расходимость излучения
|
10 - 40° |
|
Цвет лазера
|
ик лазеры |
|
Рабочая температура
|
25 °C |
|
Рабочий ток
|
50 А |
|
Пороговый ток
|
8 А |

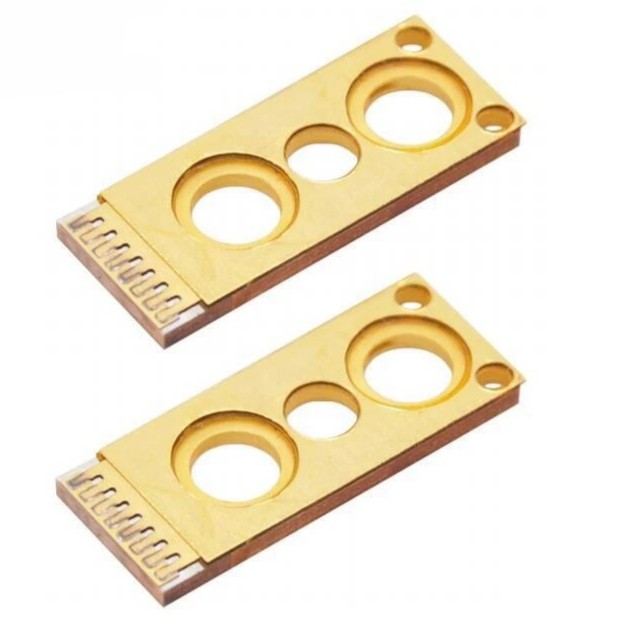

MC808DB50 – одиночная лазерная диодная линейка мощностью 50 Вт с центральной длиной волны 808 нм, рассчитанная на работу в непрерывном режиме. Излучатель установлен на микроканальном охладителе, через который циркулирует деионизированная вода. Система обеспечивает интенсивный отвод тепла от активной области и позволяет поддерживать стабильный температурный режим при длительной работе. Конструкция охладителя выполнена с применением AuSn-пайки и основания с согласованным коэффициентом теплового расширения.
Преимущества:
- 50 Вт непрерывной оптической мощности;
- Эффективное микроканальное жидкостное охлаждение для работы при высокой тепловой нагрузке;
- Низкое тепловое сопротивление – около 0,3 К/Вт;
- AuSn-пайка для надежного теплового контакта с основанием;
- Согласование коэффициентов теплового расширения элементов конструкции для снижения механических напряжений;
- Компактная высота около 3 мм, удобная для построения стеков;
- Высокая охлаждающая способность при небольших размерах корпуса.
Области применения:
- Диодная накачка твердотельных лазеров;
- Мощные источники излучения на длине волны 808 нм;
- Промышленное лазерное оборудование;
- Локальный нагрев и термическая обработка материалов;
- Медицинские и косметологические лазерные системы;
- Научно-исследовательские и лабораторные установки;
- OEM-модули.
Технические характеристики
|
Параметры |
Характеристики |
|
Центральная длина волны |
808 нм |
|
Допуск по длине волны |
±10 нм |
|
Опциональный допуск по длине волны |
±3 нм |
|
Выходная оптическая мощность |
50 Вт |
|
Режим работы |
непрерывный |
|
Количество лазерных линеек |
1 |
|
Расходимость по быстрой оси, FWHM |
40° |
|
Расходимость по медленной оси, FWHM |
10° |
|
Рабочий ток |
50 А |
|
Пороговый ток |
8 А |
|
Рабочее напряжение |
1,8 В |
|
Температура испытаний |
25 °C |
|
Температура хранения |
0…+55 °C |
|
Расход охлаждающей жидкости |
0,3 л/мин на одну линейку |
|
Давление охлаждающей жидкости на входе |
350–500 кПа |
|
Температура воды |
+23…+27 °C, без образования конденсата |
|
Допустимый размер частиц в охлаждающей жидкости |
<20 мкм |
|

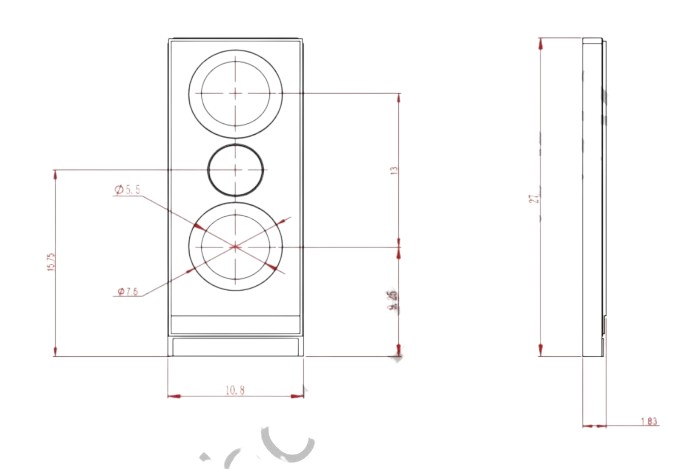

Высота конструкции |
около 3 мм |
|
Тепловое сопротивление |
около 0,3 К/Вт |
|
Монтаж |
AuSn-пайка |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания BrandNew производит лазерные диоды, мощные диодные лазеры и лазерные системы для науки, промышленности и фотоники.
