Описание

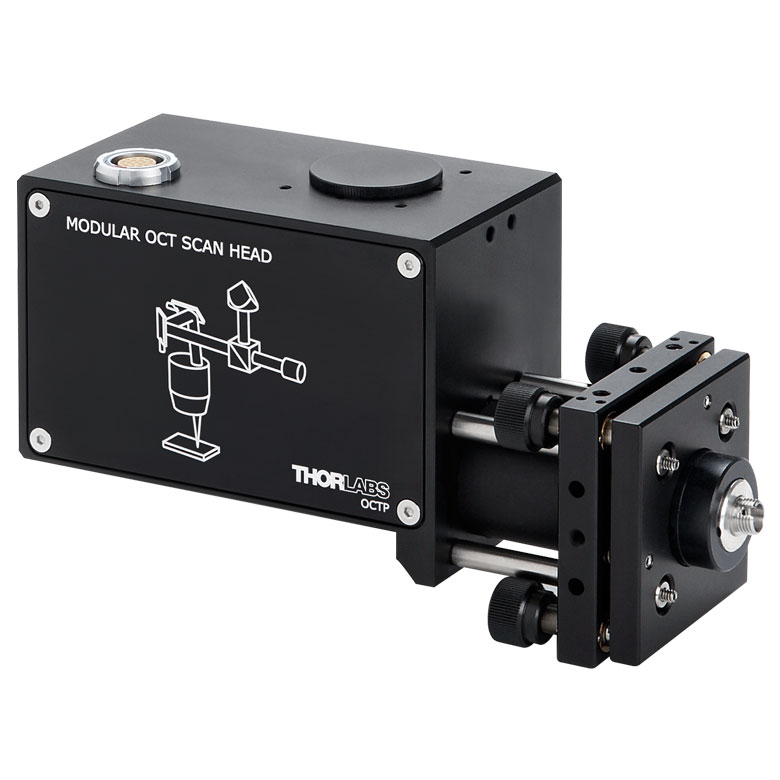

Пользовательский сканер серии Vega предназначен для работы с ОКТ на перестраиваемом источнике. Его открытая механика позволяет адаптировать оптический путь к особенностям образца и дополнительным исследовательским каналам. При выборе важно сохранить совместимость именно с SS-OCT, а не руководствоваться одним совпадением номинала 1300 нм.
OCTP-1300NR рассчитан на рабочую область 1300 нм; монтажное исполнение — дюймовое. Источник с перестройкой частоты и регистрационная электроника находятся в совместимом SS-OCT-блоке, а не формируются одной головкой.
Для OCTP-1300NR параметры A-скана определяются выбранным базовым блоком Vega. В разных конфигурациях семейства отличаются скорость, чувствительность и глубина изображения, поэтому эти числа нельзя закрепить за одним сканером. Объектив также влияет на поперечное разрешение и область устойчивой фокусировки.
Для OCTP-1300NR комплект сканирующих линз выбирают отдельно по спектру и назначению.
Открытая конструкция OCTP-1300NR рассчитана на пользовательскую интеграцию стандартных оптомеханических компонентов.
После модификации OCTP-1300NR проверяют форму поля, возвратный сигнал и отсутствие посторонних отражений.
При исследовании образца с большим перепадом высоты выбирают не только необходимую глубину регистрации, но и положение фокуса относительно интересующих слоев. Объект может попадать в доступное окно SS-OCT, но находиться вне области качественной поперечной фокусировки. Поэтому настройку оптического пути согласуют с линзовым комплектом и механическим положением поверхности. Результат проверяют по изображению тестового объекта до начала основной серии данных.
Характеристики
- Артикул: OCTP-1300NR.
- Спектральная область: 1300 нм.
- Крепежное исполнение: дюймовое.
- Конструкция: пользовательская, с открытым доступом к лучевому пути.
- Системная платформа: Vega, SS-OCT.
- Базовый блок и сканирующая оптика подбираются как компоненты полной системы.
- Разрешение, чувствительность и глубина требуют указания полной конфигурации.
Отрасли применения
- Исследовательская ОКТ: построение образцового плеча на OCTP-1300NR для получения сечений и объемных данных.
- Разработка фотонных установок: интеграция пользовательской оптики в области 1300 нм с повторной проверкой калибровки.
- Контроль материалов и лабораторных образцов: неразрушающая оптическая визуализация при согласовании рассеяния, прозрачности и геометрии образца.
