Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Разрешение, Мп
|
155,3 |
|
Размеры пикселя, мкм
|
3.45 |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Фокусное расстояние
|
120 |
|
Крепление
|
V-mount |
|
Спектральная чувствительность
|
NIR (0.75 — 1.1 мкм), VIS (0.4 — 0.75 мкм) |
|
Крепление
|
V-Mount |
|
Масса
|
390 г |
|
Тип объектива
|
Для линейного сканирования |
|
Размеры пикселя, мкм
|
3.45 |
|

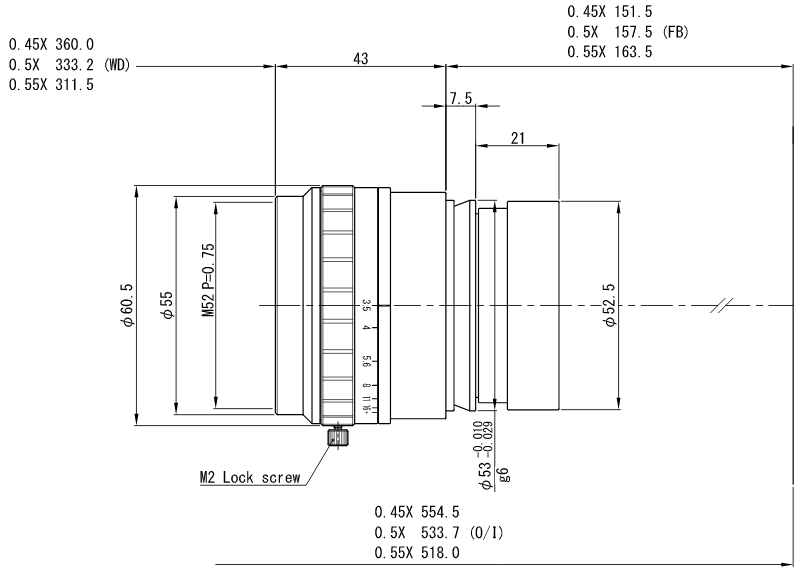

Размеры
|
Ø60.5 x 43 мм |
|
Рабочий отрезок, мм
|
157.5 |
|
Прочее
|
Дисторсия: 0,05%. Кратность: 0,5Х. Крепление фильтра: M52 × 0,75. |
|
Относительное отверстие
|
3.5 |
|
Метод фокусировки
|
Ручной |
|
Кол-во пар линий на мм
|
145 |
|
Высокое разрешение
|
Да |
|
Ø светового пятна, мм
|
90 |
Описание
Модель VS-L12035-05/V из линейки объективов VS Technology для промышленных измерительных систем построена по телецентрической схеме — это значит, что лучи света, формирующие изображение, идут внутри объектива параллельно друг другу, а не расходящимся конусом, как в обычных объективах, и поэтому кажущийся размер объекта на снимке практически не зависит от небольших смещений этого объекта вдоль оптической оси.
Из-за этого свойства такие объективы стали фактически стандартом для оптических измерительных систем и машинного зрения на производстве: они позволяют, например, проверять размер детали по фотографии с точностью до сотых долей миллиметра, даже если деталь лежит на конвейере не идеально ровно и её расстояние до камеры немного «гуляет» от штуки к штуке.
Это объектив для линейного сканирования: в отличие от обычных объективов, которые формируют полное двумерное изображение сразу, объектив этого типа рассчитан на работу с линейной (line-scan) камерой, снимающей не целый кадр, а всего одну узкую строку пикселей за раз — из последовательности таких строк затем собирается полное изображение движущегося под камерой объекта, например ленты конвейера или рулонного материала.
Оптическая схема объектива скорректирована сразу для двух диапазонов излучения — видимого (VIS) и ближнего инфракрасного (NIR): это значит, что объектив можно использовать как с обычным белым освещением, так и с инфракрасной подсветкой, не теряя резкости изображения при переключении между ними.
Модель VS-L12035-05/V, как и вся линейка телецентрических объективов VS Technology, рассчитана на прямую интеграцию в готовую систему машинного зрения: производитель указывает рабочее расстояние и размер поля зрения объектива, чтобы конечный пользователь мог подобрать его под геометрию своей измерительной станции ещё на этапе проектирования.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-L12035-05/V
- Оптическая схема: телецентрический объектив для линейного сканирования
- Рабочий спектральный диапазон: VIS, NIR (видимый и ближний ИК)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
