Описание

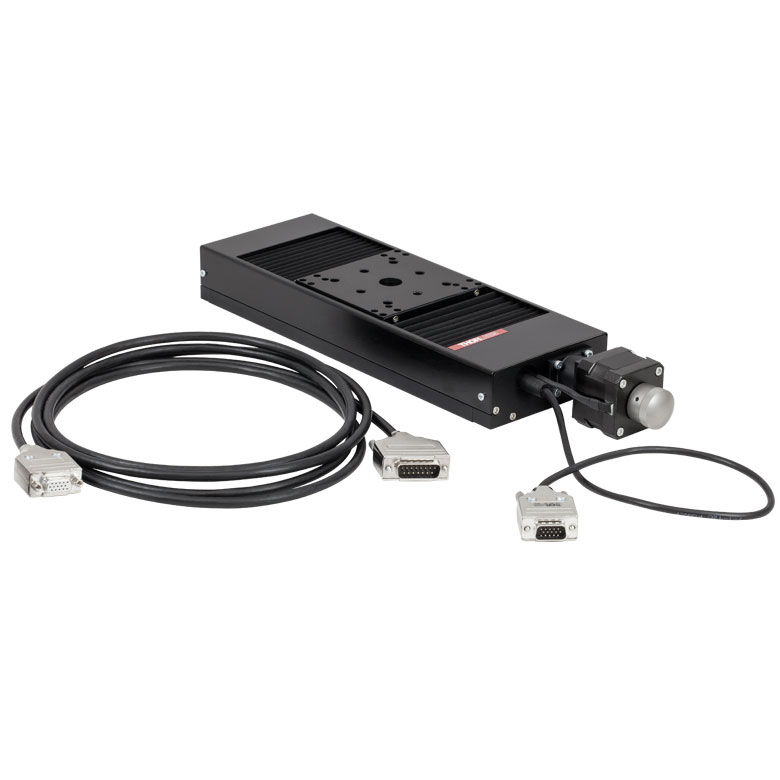

NRT100 — моторизованная линейная платформа для исследовательских и измерительных задач с относительно большим ходом. Шаговый привод перемещает каретку с установленным образцом, оптикой или приборным узлом. Дюймовая версия имеет монтажные отверстия 1/4″-20 и должна отличаться от метрической NRT100/M при выборе аксессуаров.
Рабочий диапазон составляет 100 мм. Подвижная часть поддерживается четырьмя рециркулирующими шарикоподшипниковыми блоками на точно выровненных направляющих. Такая конструкция предназначена для сочетания нагрузки и хода, но собственная точность не выводится только из наличия шагового двигателя или большого числа микрошагов контроллера.
В руководстве семейства указана двунаправленная повторяемость 1 мкм. Рекомендуемая горизонтальная нагрузка — менее 12 кг при максимуме 20 кг, вертикальная — менее 4 кг при максимуме 5 кг. Рекомендованный режим и абсолютный максимум различаются, поэтому при долговременной эксплуатации и составной механике ориентируются не только на предельное значение.
Скоростной диапазон в руководстве составляет от 40 мкм/с до 30 мм/с, максимальное ускорение — 30 мм/с². Верхняя скорость достижима при легкой нагрузке и должна снижаться при тяжелой. Если движение короткое, платформа также может не успеть выйти на заданную максимальную скорость из-за разгона и торможения.
Эксплуатация требует совместимого шагового контроллера и правильной настройки параметров двигателя и концевых сигналов. Контроллер не включается в описание поставки одного NRT100 без подтверждения. Для многоосевой сборки подбирают штатные адаптеры, учитывая вес верхних платформ, положение центра тяжести и доступ к крепежу.
До запуска проверяют свободный ход на всей длине и укладку соединительных кабелей. Поворотный механизм можно интегрировать через соответствующий адаптер, но точность составной системы оценивают отдельно от повторяемости одной линейной оси. При измерениях используют одинаковое направление подхода и контролируют установление положения, если это существенно для методики.
Характеристики
- Артикул: NRT100; дюймовое крепежное исполнение.
- Линейный ход: 100 мм.
- Привод: шаговый двигатель; внешний совместимый контроллер.
- Монтажная резьба: 1/4″-20.
- Направляющие: рециркулирующие шарикоподшипниковые блоки.
- Двунаправленная повторяемость по руководству: 1 мкм.
- Горизонтальная нагрузка: рекомендовано <12 кг, максимум 20 кг.
- Вертикальная нагрузка: рекомендовано <4 кг, максимум 5 кг.
- Скорость: 40 мкм/с – 30 мм/с; ускорение до 30 мм/с² с учетом нагрузки.
Отрасли применения
- Измерительные лаборатории: перемещение образцов и приборных узлов по заданным координатам.
- Оптические исследования: перестройка расстояний в свободнопространственном тракте с большим диапазоном.
- Автоматизированные испытательные стенды: построение одноосевой или составной системы при правильном выборе контроллера и нагрузочного режима.
