Описание

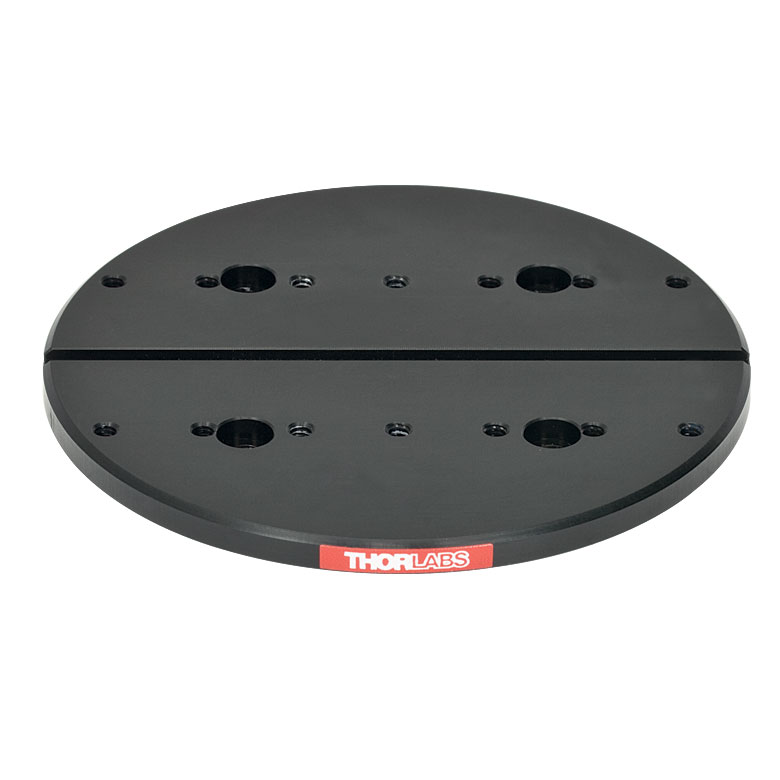

NR360SP4 — это пластинка-адаптер с желобом (пазом) для крепления волоконно-оптических аксессуаров, предназначенная для установки на вращающиеся платформы поворотных ступеней NR360S и DDR100, производства Thorlabs. Адаптер представляет собой плоскую монтажную пластину, крепящуюся к верхней вращающейся поверхности ступени, и служит для интеграции разнообразных компонентов из линейки продукции для юстировки оптоволоконных систем (Fiber Launch Systems), включая держатели оптических элементов, наклонно-поворотные держатели и зажимы для волокна. Такое решение позволяет добавить функцию точного углового позиционирования к оптоволоконным сборкам, изначально не оснащённым поворотным механизмом.
Конструктивной особенностью пластины является наличие центрального желоба для юстировки, обеспечивающего удобную привязку размещаемых на пластине компонентов к оси вращения ступени, что критично для точного совмещения оптической оси волокна с центром поворота платформы. Пластина оснащена четырнадцатью крепёжными отверстиями с резьбой 6-32 и четырьмя зенковками под винты #8 (M4), что обеспечивает широкие возможности крепления различных типов держателей и зажимов на поверхности адаптера. Такая плотная сетка крепёжных отверстий делает адаптер гибким решением для сборки нестандартных конфигураций оптомеханики на базе поворотной платформы.
Адаптер NR360SP4 полностью совместим как со ступенью ручного вращения NR360S, так и с моторизованной ступенью прямого привода DDR100, что позволяет использовать одну и ту же пластину при переходе от ручной к автоматизированной системе позиционирования. Типичное применение адаптера включает совместную установку с волноводными держателями (например, HWS001) и зажимами для волокна (например, HFF003) для построения комплексных юстировочных узлов оптоволоконных систем. Такая модульность существенно упрощает построение специализированных лабораторных установок для работы с волоконной оптикой, где требуется точная угловая настройка положения компонентов.
Характеристики
Тип: пластинка-адаптер с центральным юстировочным желобом. Совместимость: поворотные ступени NR360S и DDR100 (и HDR50 в поздних версиях). Крепёжные отверстия: четырнадцать 6-32, четыре зенковки под #8 (M4). Материал: анодированный алюминий. Назначение: интеграция аксессуаров линейки Fiber Launch Systems Thorlabs (держатели волокна, зажимы, наклонно-поворотные держатели).
Отрасли применения
Адаптер NR360SP4 применяется при построении систем юстировки волоконно-оптических компонентов, требующих точного углового позиционирования относительно оптической оси. Он используется в фотонных и телекоммуникационных лабораториях при сборке оптических вводов излучения в волокно (fiber launch) и системах тестирования оптоволоконных компонентов. Также адаптер находит применение в научно-исследовательских установках, где требуется гибкая интеграция держателей и зажимов волокна на базе стандартной поворотной платформы.
