Поставщик
|
Edmund Optics |
|
Артикул
|
54-035 |
|
Типы изделий
|
фотодиоды |
|
Материал
|
SI (кремниевые) |
|
Упаковка
|
TO-8 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Типичные области применения
|
High light levels, pulse detectors, AC light measurement |
|
Терминальная емкость (пФ)
|
700 @ 0 V; 130 @ 10 V |
|
Время нарастания (нс)
|
24 @ -10 V/50 Ω, 632nm |
|
Внешний диаметр (дюймы)
|
0.550 |
|
Максимальное напряжение пробоя (В)
|
30.00 |
|
Длина выводов (дюймы)
|
1.50 |
|
Темновой ток Iт (нА)
|
1 @ 10V |
|
Упаковка
|
TO-8 |
|
Активная площадь (мм2)
|
44.0 |
|
Обнаружение (см Гц 1 / 2 / Вт)
|
2.37 x 1013 @ -10 V, 970nm |
|
Эквивалентная мощность шума NEP (Вт / Гц1 / 2)
|
2.8 x 10-14 |
|
Чувствительность при 970 нм (A / Вт)
|
0.65 |
|
Рабочая температура (° C)
|
-40 to 100 |
|
Защитное окно
|
Borosilicate |
|
Примечание
|
Normal Response |
|
Напряжение смещения, VBias (В)
|
-10 |
|
Тип
|
Biased |
Описание

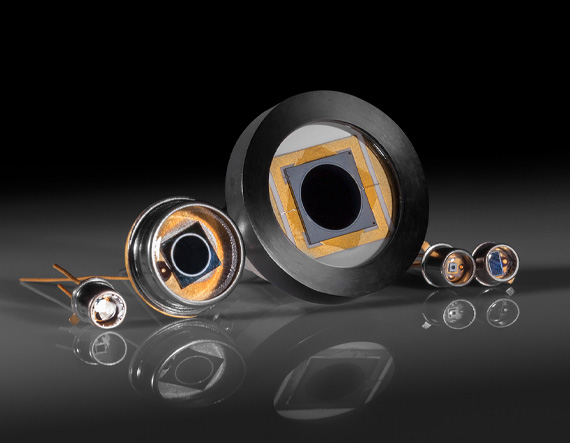

Кремниевый фотодиод с артикулом 54-035 от Edmund Optics предназначен для детектирования оптического излучения в фотопроводящем режиме с приложением обратного напряжения смещения. Прибор имеет большую активную область площадью 44 мм², что обеспечивает высокую чувствительность и возможность регистрации слабых сигналов. Пиковая спектральная чувствительность приходится на длину волны 970 нм, что соответствует ближнему инфракрасному диапазону. Кремниевый фотодиод отличается высоким быстродействием, низким темновым током и хорошей линейностью в широком диапазоне мощностей. Благодаря применению напряжения смещения уменьшается емкость перехода, что расширяет полосу пропускания и позволяет использовать диод в импульсных измерениях.
Характеристики
Пиковая длина волны чувствительности — 970 нм. Активная область — 44,0 мм² (например, квадрат 6,63×6,63 мм или круг диаметром 7,5 мм). Материал — кремний. Режим работы — фотопроводящий с обратным смещением (типичное напряжение смещения от 5 до 24 В). Темновой ток при обратном смещении обычно не превышает нескольких наноампер. Квантовая эффективность на пиковой длине волны достигает 80% и более. Время нарастания сигнала зависит от напряжения смещения и нагрузки, но обычно составляет единицы наносекунд. Корпус диода имеет стандартные выводы для монтажа в печатную плату или держатель.
Отрасли применения
Кремниевые фотодиоды с большой активной областью используются в фотометрии и радиометрии для измерения мощности лазерного и светодиодного излучения. Они применяются в спектроскопии, датчиках дыма и пламени, медицинских приборах для пульсоксиметрии и фотоплетизмографии. Благодаря пиковой чувствительности вблизи 970 нм они подходят для систем оптической связи на короткие расстояния и для контроля инфракрасных лазеров. Также диоды востребованы в системах безопасности и промышленной автоматизации, где требуется надежное детектирование ИК-излучения.
