Поставщик
|
Edmund Optics |
|
Артикул
|
57-507 |
|
Типы изделий
|
фотодиоды |
|
Материал
|
SI (кремниевые) |
|
Упаковка
|
TO-18 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Типичные области применения
|
High light levels, pulse detectors, AC light measurement |
|
Терминальная емкость (пФ)
|
8 @ 0 V; 2 @ 10 V |
|
Время нарастания (нс)
|
8 @ -10 V/50 Ω, 632nm |
|
Максимальное напряжение пробоя (В)
|
30.00 |
|
Темновой ток Iт (нА)
|
0.05 @ 10V |
|
Упаковка
|
TO-18 |
|
Активная площадь (мм2)
|
0.81 |
|
Обнаружение (см Гц 1 / 2 / Вт)
|
1.45 x 1013 @ -10 V, 970nm |
|
Эквивалентная мощность шума NEP (Вт / Гц1 / 2)
|
6.2 x 10-15 |
|
Чувствительность при 970 нм (A / Вт)
|
0.65 |
|
Рабочая температура (° C)
|
-40 to 100 |
|
Защитное окно
|
Borosilicate |
|
Примечание
|
Normal Response |
|
Напряжение смещения, VBias (В)
|
-10 |
|
Тип
|
Biased |
Описание

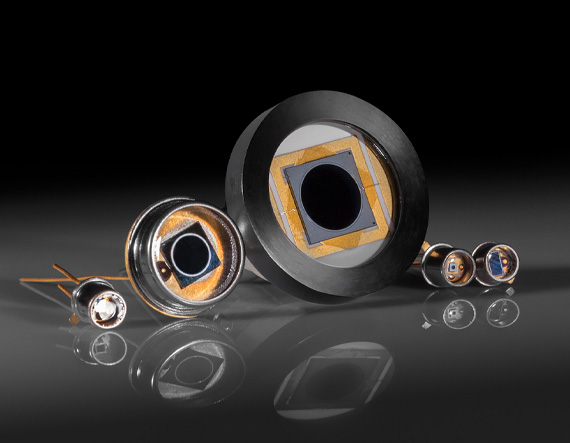

Кремниевый фотодиод 57-507 от Edmund Optics предназначен для регистрации оптического излучения в ближнем инфракрасном диапазоне с пиковой чувствительностью на длине волны 970 нм. Прибор работает в режиме с приложением обратного напряжения смещения, что обеспечивает высокое быстродействие и линейность отклика. Активная область площадью 0,81 мм² выбрана таким образом, чтобы обеспечить компромисс между малой ёмкостью перехода и достаточной светочувствительной поверхностью. Благодаря кремниевой PIN-структуре фотодиод демонстрирует низкий уровень темнового тока и стабильные характеристики в широком температурном диапазоне. Устройство поставляется в герметичном корпусе, защищающем кристалл от внешних воздействий и обеспечивающем долговременную стабильность параметров. Фотодиод совместим со стандартными измерительными схемами и может использоваться как в лабораторных, так и в промышленных фотоприёмных модулях.
Характеристики
- Тип: кремниевый PIN-фотодиод
- Пиковая длина волны: 970 нм
- Активная область: 0,81 мм²
- Режим работы: с обратным напряжением смещения
- Спектральный диапазон: 400–1100 нм
- Низкий темновой ток
- Высокое быстродействие
- Герметичный корпус
Отрасли применения
Фотодиод 57-507 широко используется в системах оптической связи и передачи данных в ближнем ИК-диапазоне. В научных исследованиях его применяют в спектрометрах, рефлектометрах и системах контроля мощности лазерного излучения. В промышленности прибор востребован в датчиках положения, системах сортировки и машинного зрения, где необходима высокая чувствительность к ИК-подсветке. Также он находит применение в медицинской диагностике, например в пульсоксиметрии и неинвазивных анализаторах, а также в системах безопасности и охранных барьерах на основе ИК-лучей.
