Поставщик
|
Edmund Optics |
|
Артикул
|
87-227 |
|
Тип прибора
|
автоколлиматоры |
|
Особенности
|
высокоточные |
|
Model Number
|

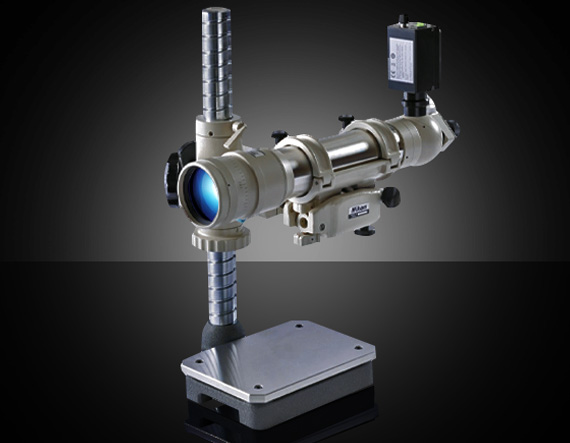

Nikon Autocollimator 6D-LED |
|
Accuracy (arcsec)
|
0.5 over 5 arcmin range 1 over 30 arcmin range |
|
Range
|
30 arcmin (vertical & horizonal axes) |
|
Aperture Size
|
70mm |
|
Focal Length FL (mm)
|
700.00 |
|
Light Source Included
|
0.3 W White LED |
|
Height (mm)
|
522.00 |
|
Length (mm)
|
492.20 |
|
Magnification
|
38X |
|
Power Supply
|
LED Illuminator: 2 AA Batteries or AC Adapter #87-307 (sold separately) |
|
Type
|
Darkfield (bright crosshair) |
|
Weight (kg)
|
32 (including stand #59-396) |
|
RoHS
|
Compliant |
Автоколлиматоры — это мощный лабораторный инструмент для любых оптических или высокоточных систем визуализации. Автоколлиматор можно использовать в различных конфигурациях, чтобы гарантировать отсутствие угловой ошибки в системе. Например, датчики можно совместить с оптикой, мишенями, оптическими креплениями или другими компонентами системы. Автоколлиматор также можно использовать для измерения угловой точности движущихся частей, таких как столики. Они часто используются для измерения углов в пределах одного оптического элемента, такого как призмы.
Этот автоколлиматор темного поля позволяет видеть отражения от плоских поверхностей с очень низким коэффициентом отражения, таких как датчики камеры, на большом расстоянии. Этот высокоточный автоколлиматор имеет апертуру 70 мм, что обеспечивает яркие и четкие отраженные изображения. Он также включает в себя двойную сетку для легкого и точного обнаружения. Для удобства просмотра вьювер также можно поворачивать.
Для выравнивания неотражающих поверхностей доступно оптически плоское эталонное зеркало. Адаптер камеры C-Mount может заменить окуляр и позволяет отображать изображение поля зрения на мониторе или сохранять его на компьютере. Цифровой пакет доступен для создания готовой видеосистемы с USB-выходом. В этот комплект входят светодиодный автоколлиматор, подставка и крышка, камера, адаптер камеры C-Mount и выходной USB-кабель.
Техническая информация
| #87-306: Цифровая система | |
| Основной корпус автоколлиматора | #87-227 |
| Регулируемая подставка и крышка | #59-396 |
| Адаптер камеры C-mount | #59-398 |
| Монохромная USB-камера EO-0413M | #59-363 |
| USB-кабель 5 м | #59-382 |
