Описание

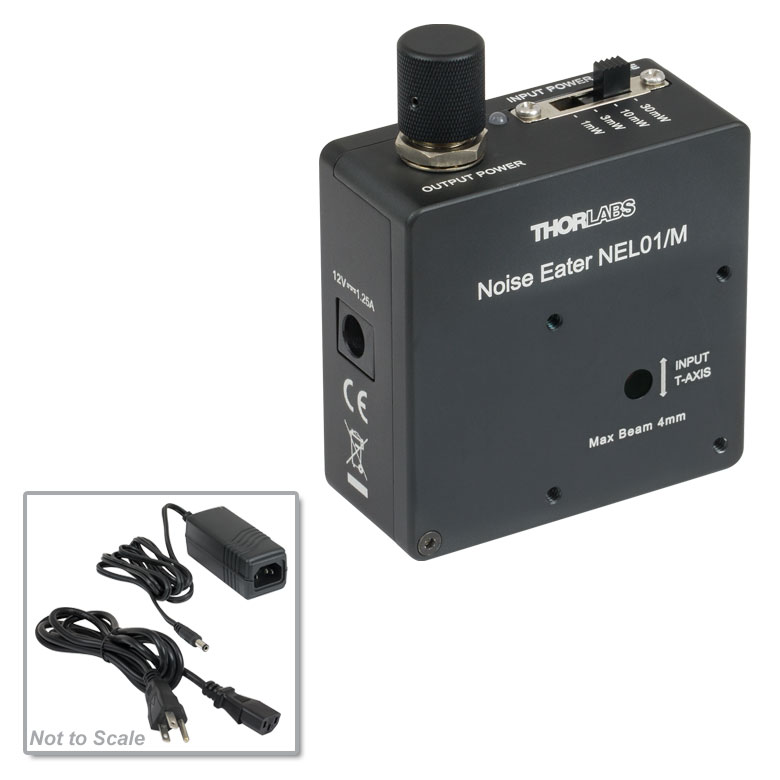

NEL01/M — жидкокристаллический стабилизатор амплитуды лазерного излучения для диапазона 425–650 нм. Для исполнения NEL01/M характерно следующее: устройство регулирует выходную интенсивность посредством изменения состояния поляризационного оптического элемента, а электронная обратная связь подавляет часть шумовых колебаний. При выборе NEL01/M существенно, что дополнительный вход позволяет использовать его как модулятор амплитуды в пределах рабочего быстродействия.
Метрическая версия раннего стабилизатора удобна при построении лабораторной установки на стойках с резьбой M4. Основная задача устройства состоит в поддержании заданного выходного уровня излучения без перемещения зеркал и сменных фильтров. Для NEL01/M установлен рабочий диапазон 425–650 нм, поэтому устройство следует подбирать прежде всего под длину волны реального лазера. В устройстве NEL01/M важно, что две основные функции, подавление шумов интенсивности и регулируемое ослабление, не следует путать с полным перекрытием луча защитным затвором. При работе с NEL01/M учитывают, что жидкокристаллическая оптика требует согласования поляризации, а встроенная система обратной связи удерживает выбранный уровень в пределах возможностей своего быстродействия.
Управляемое ослабление света в NEL01/M отличается от изменения мощности самого лазера: устройство действует уже после источника и не изменяет режим генерации в резонаторе. Для исполнения NEL01/M характерно следующее: поэтому оптическая стабильность всей установки зависит не только от выходного уровня модуля, но и от остаточного шума излучателя, геометрии пучка и параметров последующего измерительного тракта. При выборе NEL01/M существенно, что контур обратной связи требуется настраивать под конкретный эксперимент.
Характеристики
- Спектральный рабочий интервал (NEL01/M): 425–650 нм (синяя, зелёная и красная области видимого света).
- Тип воздействия на излучение (NEL01/M): жидкокристаллический регулятор амплитуды и замкнутый контур стабилизации.
- Монтаж к стойке выполнен посредством резьбовых отверстий M4.
- Разъём внешней модуляции (NEL01/M): SMC для рассматриваемого поколения.
- Напряжение управляющего сигнала модуляции: 0–2,5 В.
- В варианте NEL01/M рекомендуется линейно поляризованный входной пучок с диаметром не более 4 мм.
- В варианте NEL01/M доступна интеграция с каркасной системой 30 мм; задний оптический интерфейс совместим с линзовыми трубами SM1.
- Назначение по нагрузке (NEL01/M): режим стабилизации маломощных лазеров.
- В варианте NEL01/M оптическая стабилизация не использует подвижные механические заслонки.
- В варианте NEL01/M паспортная область подавления шумов включает частоты до приблизительно 1,8 кГц; допустимая входная мощность зависит от условий освещения.
- В варианте NEL01/M историческое исполнение снято с производства; описание предназначено для точной идентификации оборудования и запасных узлов.
При монтаже особое внимание уделяют выбору совместимой резьбы и исключению переноса механического напряжения от оптических стоек на корпус. У NEL01/M проверяют спектральное соответствие, допустимый размер пучка и наличие обратной связи в выбранной конфигурации. При работе с NEL01/M учитывают, что поскольку часть энергии специально отсекается поляризатором, выходная мощность может быть меньше входной и в стационарном режиме. Подключение к сети питания, вентиляция и оптическая безопасность должны соответствовать документации именно этой версии; метрической конфигурации старой серии нельзя приравнивать к характеристикам соседних артикулов.
Отрасли применения
- Оптическая метрология (NEL01/M): снижение дрейфа освещения при сравнительных измерениях.
- Биофотоника (NEL01/M): стабильное возбуждение образцов и работа с фоточувствительными датчиками.
- Спектроскопия (NEL01/M): регулирование опорного луча перед измерительной ячейкой.
- Лазерные исследования (NEL01/M): управление мощностью и подавление низкочастотных шумов в свободном пространстве.
При построении метрического стенда его удобно устанавливать в тракте спектроскопии, где скачки сигнала могут затруднять сравнение последовательных измерений. В исследовательской лаборатории NEL01/M может работать между источником и детектором или образцом, обеспечивая более повторяемые условия освещения. Для класса задач «маломощных лазерных измерений» особенно важна совместная настройка измерительного фотоприёмника и глубины электронного ослабления. Для исполнения NEL01/M характерно следующее: при необходимости электрической модуляции управляющий сигнал подключают к штатному SMC-входу, не превышая допустимого напряжения.
Для NEL01/M корректность настройки удобно контролировать по независимому фотодиоду за оптическим трактом. При выборе NEL01/M существенно, что если настройка подавления шумов сопровождается чрезмерным снижением средней мощности, условия эксперимента меняются и могут потребовать новой калибровки детектора. В устройстве NEL01/M важно, что при смене лазера сначала проверяют длину волны и поляризацию, затем выходной сигнал и только после этого параметры электронной обратной связи.
