Поставщик
|
Edmund Optics |
|
Артикул
|
62-269 |
|
Тип мишени
|
для анализа изображений |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сертификация NIST
|
Included |
|
Подложка
|
Float Glass |
|
Допуск размеров (дюймы)
|
±0.02 |
|
Плоскостность поверхности
|
<4&lambda |
|
Параллельность (дюймы)
|
0.005 |
|
Тип
|
Negative Target |
|
Допуск толщины (дюймы)
|
±0.001 |
|
Толщина (дюймы)
|
0.060 |
|
Качество поверхности
|
20-10 |
|
Габаритные размеры (дюймы)
|
1 x 3 |
Описание

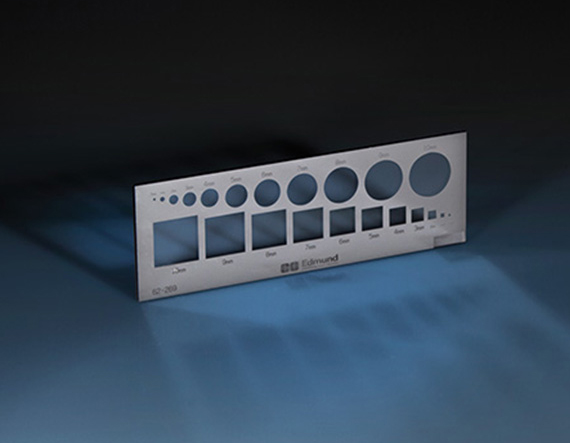

Тест-объект с кругами и квадратами формата 1"×3", светлые объекты на тёмном поле — это инвертированное исполнение мишени 62-268: прозрачные фигуры на хромовом фоне. Такой вариант особенно подходит для систем с тёмнопольным освещением и для алгоритмов компьютерного зрения, ищущих светлые объекты на тёмном фоне — распространённый случай при инспекции деталей в отражённом свете.
Выбор между светлопольной (62-268) и тёмнопольной (62-269) версией определяется режимом работы инспекционной системы и используемым алгоритмом детектирования. Инвертированный контраст меняет характер граничных переходов, и некоторые алгоритмы (особенно основанные на пороговой сегментации или детекторах Канни) по-разному реагируют на светлые и тёмные объекты, что делает наличие обоих вариантов полезным для полноценной калибровки.
Геометрия фигур (круги и квадраты) позволяет оценить ширину полутени на границах объектов, что является прямой мерой резкости объектива и согласованности его с разрешением камеры. Для тёмнопольной мишени 62-269 это особенно удобно, так как граница прозрачной области имеет высокий контраст при работе в проходящем свете.
Тест-объект 62-269 используется для калибровки систем машинного зрения, работающих в режиме яркополь с отражённым светом, для тестирования оптики в условиях тёмного фона, а также для верификации алгоритмов детектирования и измерения в условиях типичного производственного освещения.
Характеристики
- Бренд: Edmund Optics
- Артикул: 62-269
- Тест-объект: круги и квадраты
- размер: 1"x3"
- светлые объекты на темном поле
Отрасли применения
- Калибровка и верификация систем машинного зрения
- Измерение разрешающей способности объективов и камер
- Оценка дисторсии, фокуса и аберраций
- Настройка микроскопов и инспекционных систем
- Контроль качества оптических компонентов
