Описание

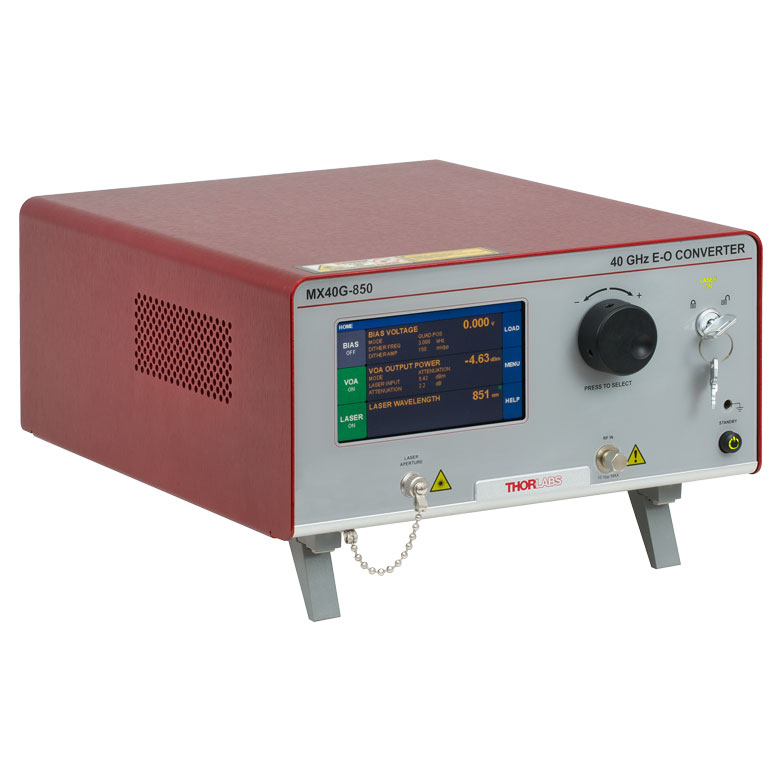

Высокочастотный MX40G-850 преобразует электрический сигнал в модулированный оптический выход с полосой от постоянного тока до 40 ГГц.
Внутри объединены фиксированный лазер с типичной длиной волны 852 нм, высокоскоростной интенсивностный модулятор на ниобате лития и калиброванный тракт. В отличие от версий MX40G для внешнего перестраиваемого C- или L-диапазонного источника, эта модификация имеет собственный лазер и одну калибровочную область около 850 нм. Устройство позволяет переносить СВЧ-сигнал в оптическое волокно для измерений, передачи и характеризации компонентов без самостоятельной сборки лазера с модулятором.
Прибор полезен именно как измерительный преобразователь: известная калиброванная характеристика позволяет отделить отклик исследуемого фотоприемника или ВЧ-тракта от частотной неравномерности передающей стороны. В составе VNA-измерения электрический порт возбуждает модулятор, затем свет проходит через исследуемую оптическую цепь и преобразуется обратно высокоскоростным приемником. Для корректной интерпретации задают плоскости калибровки и учитывают оптическую мощность на каждом участке. Встроенные мониторы мощности имеют разрешение 0,01 дБм, типовые вносимые потери каждого монитора 0,1 дБ, а диапазон регулируемого аттенюатора составляет 1–20 дБ; эти функции помогают выставить безопасный уровень для DUT.
Характеристики
- Функция: калиброванное преобразование электрического сигнала в оптический
- Частотная характеристика: DC–40 ГГц
- Внутренний лазер: фиксированная длина волны
- Типичная длина волны лазера: 852 нм
- Внутренний модулятор: интенсивностный LiNbO3
- Калибровка: для области 850 нм
- Исполнение: волоконно-оптический высокочастотный прибор
Особенности интеграции
При включении учитывают допустимый уровень РЧ-входа, тип коаксиального соединителя, потери кабелей и волоконную поляризацию. Системная амплитудно-частотная характеристика определяется не только преобразователем, но также генератором, кабелями, переходами и фотоприемником. Перед точным измерением прибор прогревают по руководству, применяют сохраненные калибровочные данные и не превышают входные пределы, поскольку перегрузка модулятора может не проявиться как обычное клиппирование низкочастотного усилителя.
Отрасли применения
- СВЧ-фотоника
- Тестирование высокоскоростных приемников
- Передача аналоговых радиочастотных сигналов по волокну
- Калибровка измерительных трактов
- Исследования электрооптических модуляторов
