Описание
Линейный передатчик на 1310 нм предназначен для переноса дифференциального электрического сигнала в оптическую область. Фиксированный лазер упрощает спектральный выбор, а интенсивностный модулятор преобразует напряжение в изменение мощности. ВЧ-усилитель работает в линейном классе, отличающемся от цифрового ограничивающего тракта.

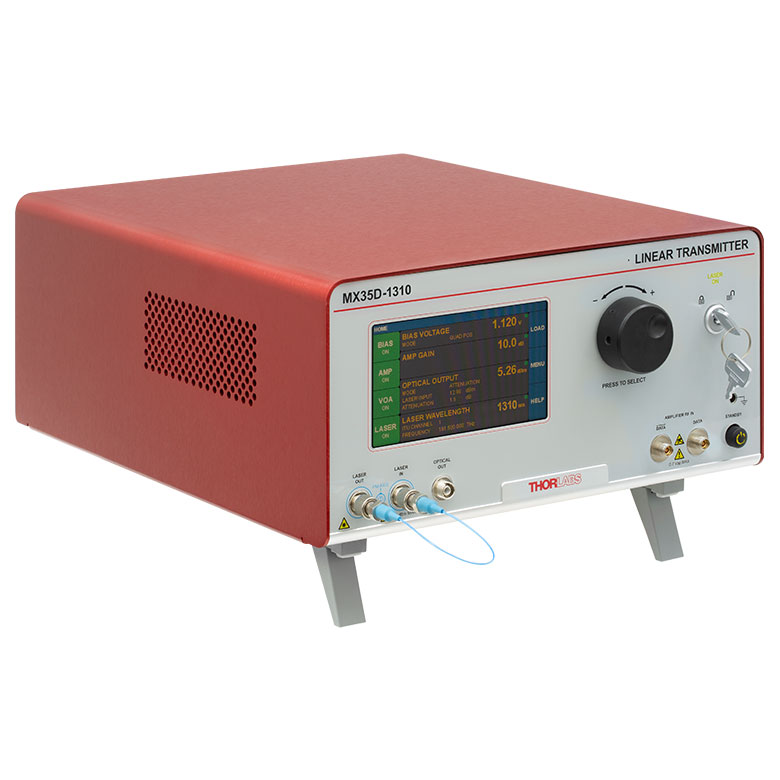

Передающая часть MX35D-1310 содержит встроенный лазер с фиксированной длиной волны 1310 нм, модулятор интенсивности LiNbO3 и линейный усилитель; заявленная полоса составляет до 35 ГГц. Это частотная характеристика, а не фиксированная скорость 35 Гбит/с.
Линейная архитектура MX35D-1310 сохраняет амплитудные различия лишь в допустимом диапазоне возбуждения.
Симметричное возбуждение требует правильного формирования комплементарных сигналов. Случайная замена одного плеча обычным заземлением не рассматривается как универсально допустимый режим без указаний изготовителя.
Для MX35D-1310 рабочую конфигурацию задают с учетом оптической мощности, поляризации и допустимого ВЧ-возбуждения.
При включении MX35D-1310 сначала проверяют безопасные уровни генератора и приемника, затем контролируют реальный оптический выход.
Для измерений на фиксированной несущей 1310 нм удобно сохранять одинаковую оптическую конфигурацию при изменении дифференциального возбуждения. Если наблюдаются искажения, последовательно проверяют входную пару, режим усилителя, рабочую точку MZM и приемную часть. Это позволяет не приписывать все ошибки внутреннему модулятору без проверки остальных звеньев.
Характеристики
- Артикул: MX35D-1310.
- Лазер: встроенный лазер с фиксированной длиной волны 1310 нм.
- Модулятор: интенсивности, LiNbO3.
- Электрический тракт: линейный усилитель с дифференциальным входом.
- Заявленная полоса: до 35 ГГц.
- Назначение: настольная лабораторная передающая система.
- Фактическая конфигурация и предельные уровни: по паспорту конкретного артикула.
- Предусмотрено управление рабочей точкой интенсивностного модулятора.
Отрасли применения
- Лабораторная фотоника: использование MX35D-1310 как источника модулированной интенсивности.
- Испытания оптических каналов: оценка аналоговых и многоуровневых форматов в пределах линейного режима на базе MX35D-1310.
- Исследовательское приборостроение: сопоставление схем с несущей 1310 нм, при проверке поляризации, потерь и безопасности MX35D-1310.
