Описание
Оптический передатчик L-диапазона предназначен для исследования фазовой модуляции в волоконных системах. Настраиваемый лазер позволяет выбирать длину волны в пределах поддерживаемого диапазона, а встроенный фазовый элемент принимает электрическое задание через ВЧ-драйвер. Изделие не следует описывать как стандартный OOK-передатчик интенсивности.

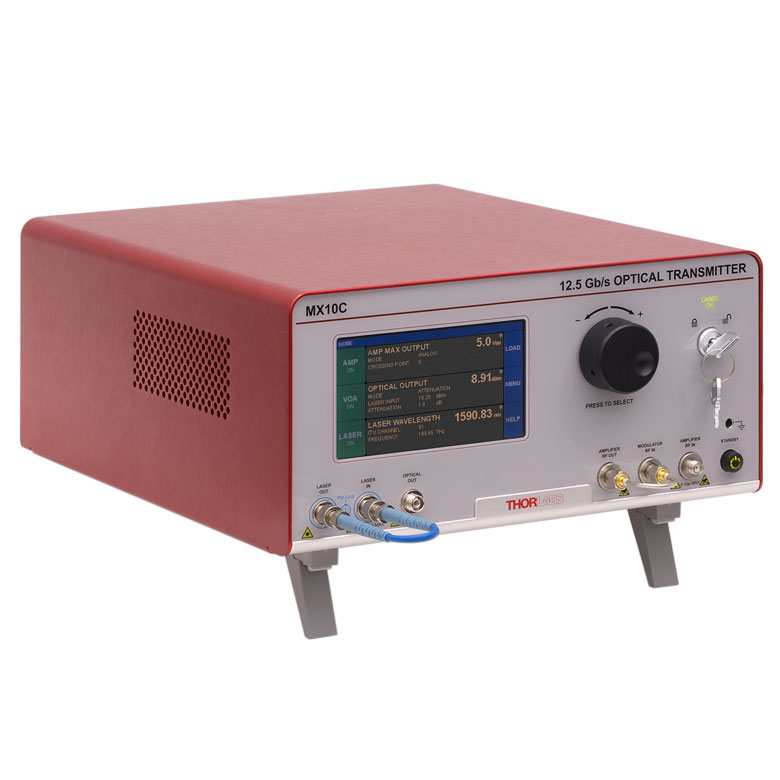

В MX10C-LB используется перестраиваемый встроенный лазер L-диапазона; цифровая скорость достигает 12,5 Гбит/с.
Фазовый канал MX10C-LB поддерживает также аналоговое применение в пределах 7 ГГц по таблице серии.
При работе в L-диапазоне проверяют совместимость всех внешних волоконных компонентов. Для фазового исследования важно разделять качество электрического возбуждения, величину фазового набега и свойства приемной схемы.
Для MX10C-LB рабочую конфигурацию задают с учетом оптической мощности, поляризации и допустимого ВЧ-возбуждения.
При включении MX10C-LB сначала проверяют безопасные уровни генератора и приемника, затем контролируют реальный оптический выход.
При формировании фазового сигнала настройку выходного размаха связывают с требуемой глубиной фазовой модуляции, а не с желаемым коэффициентом ослабления интенсивности. Для корректной интерпретации требуется приемник, преобразующий нужную фазовую информацию в измеряемую величину. Внешние поляризационные и интерференционные элементы могут влиять на результат, поэтому их состояние фиксируют в протоколе.
Характеристики
- Артикул: MX10C-LB.
- Лазер: перестраиваемый встроенный лазер L-диапазона.
- Модулятор: фазовый, LiNbO3.
- Электрический тракт: цифровой ограничивающий усилитель.
- Цифровая скорость: до 12,5 Гбит/с.
- Назначение: настольная лабораторная передающая система.
- Фактическая конфигурация и предельные уровни: по паспорту конкретного артикула.
- Аналоговая полоса фазовой серии: до 7 ГГц.
Отрасли применения
- Лабораторная фотоника: использование MX10C-LB как источника фазомодулированного сигнала.
- Испытания оптических каналов: оценка фазового кодирования и работы соответствующей приемной схемы на базе MX10C-LB.
- Исследовательское приборостроение: сопоставление схем с перестройкой несущей в L-диапазоне, при проверке поляризации, потерь и безопасности MX10C-LB.
