Описание
Полуметровый низко-OH патч-корд с крупной сердцевиной предназначен для локальной доставки видимого и ближнего ИК-излучения. Исполнение рассчитано на использование в сверхвысоком вакууме и при повышенной температуре в пределах спецификации. В сравнении с более тонкими волокнами важны другие геометрические условия ввода и согласования с ответной сердцевиной.

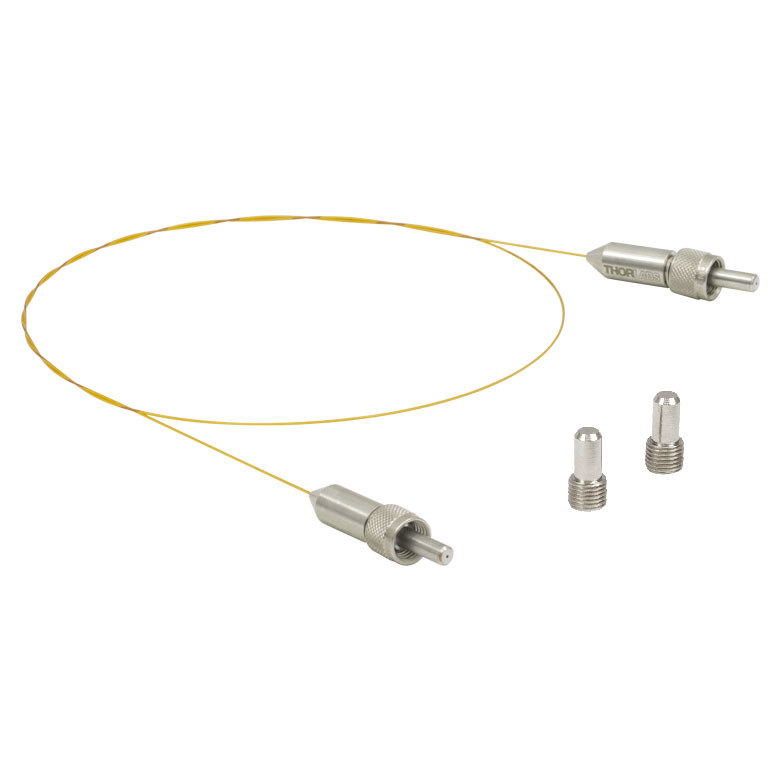

MV64L05 имеет длину 0,5 м, сердцевину Ø600 мкм и числовую апертуру 0,22. Содержание OH — низкое, рабочая спектральная область 400–2200 нм.
Теплостойкие оконцовки и полиимидное волокно образуют специальное кабельное исполнение без наружной рубашки. При монтаже важно не путать диаметр сердцевины с наружным диаметром покрытия. В держателях и направляющих создают мягкое механическое сопряжение, не пережимая светопроводящий участок.
Для MV64L05 изготовителем заявлено применение при давлении до 1 × 10⁻¹⁰ Торр.
При непрерывном использовании верхний температурный предел равен 250 °C. Режим до 280 °C ограничен временем и не является нормой долговременного ресурса. Пылезащитные детали не используют в камере только на основании того, что они входили в упаковку кабеля.
Характеристики
- Артикул: MV64L05.
- Длина: 0,5 м.
- Диаметр сердцевины: 600 мкм; NA 0,22.
- Волокно: ступенчатое многомодовое, низкое содержание OH, полиимидное покрытие.
- Рабочая полоса: 400–2200 нм.
- Оконцовки: SMA905 с обеих сторон, нержавеющая сталь 304.
- Конструкция: без наружной кабельной рубашки; вакуумно-совместимый клей.
- Заявленный предельный вакуум: 1 × 10⁻¹⁰ Торр.
- Температура: до 250 °C длительно; до 280 °C в ограниченном прерывистом режиме.
- Радиусы изгиба: 33 мм кратковременно / 67 мм длительно.
- Защитные колпачки не имеют вакуумного и высокотемпературного допуска.
Отрасли применения
- Вакуумная фотоника: доставка света кабелем MV64L05 внутри камеры с подходящими гермовводами и соединителями.
- Спектроскопические исследования: передача излучения в области 400–2200 нм через многомодовую сердцевину 600 мкм с контролем потерь.
- Высокотемпературные стенды: создание светопроводящего участка длиной 0,5 м на базе MV64L05, при согласовании длительности нагрева и допустимых материалов всей установки.
