Компания Silios Technologies предлагает мультиспектральные камеры на базе КМОП для съемки в широком спектральном диапазоне от видимой до ближней ИК области. Они обладают 1 черно-белым и 8 спектральными каналами и позволяют извлекать спектр в любой точке изображения.

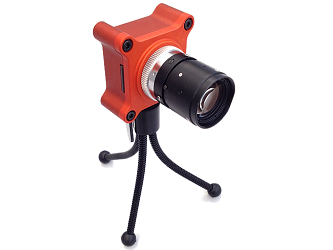

Мультиспектральные камеры серии CMS от компании Silios Technologies разработаны для мультиспектральной съемки в широком спектральном диапазоне от видимой до ближней ИК области. Эти легкие (менее 75 г) и компактные (56x56x22 мм) камеры обладают 1 черно-белым и 8 спектральными каналами. Их изготавливают с помощью объединения пользовательской матрицы фильтров, построенной по типу шаблона Байера, и коммерческой CMOS камеры с разрешением 1.3 Мп. В результате сенсор состоит из "макропикселей"- массивов пикселей с фильтрами для разных длин волн, что позволяет извлекать спектр в любой точке изображения.
В комплект поставки камер входит бесплатный SDK COLOR SHADES®, который позволяет работать с данными как в режиме реального времени, так и с уже зарегистрированными изображениями или сериями изображений. Данное SDK позволяет: 1) просматривать raw изображения, изображения в условном цвете, полутоновые или перекрывающиеся изображения, 2) нормализовать спектральные каналы, 3) обрабатывать мультиспектральные изображения, 4) извлекать спектральный массив данных (куб данных). SDK COLOR SHADES® LAB поддерживает любую из камер CMS и CMS4 (C, V или S) и распознает каждую подключенную камеру по серийному номеру S/N. Конкретные спектральные данные камеры затем используются для спектральной коррекции и обработки.
Модели камер Silios Technologies серии CMS для разных спектральных диапазонов:
|
Модель |
Спектральный диапазон |
Полуширина полосы |
Конфигурация макропикселей |
|

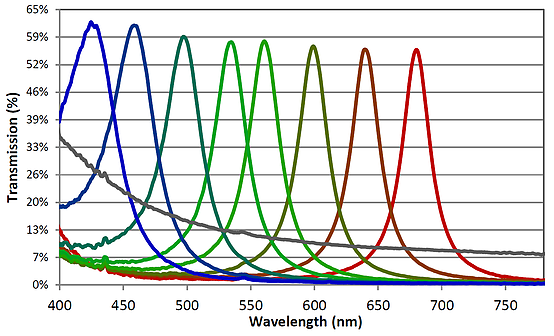

CMS-C |
430 – 700 нм |
40 нм |
3х3 (8 цветных каналов + 1 ч/б) |
|

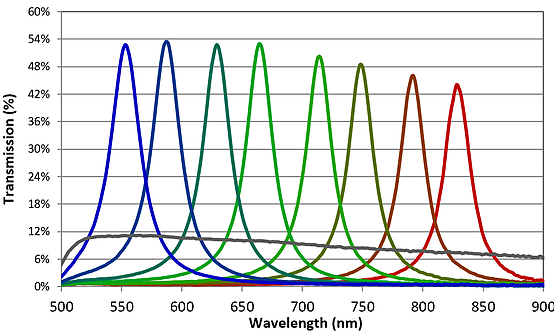

CMS-V |
550 – 830 нм |
40 нм |
3х3 (8 цветных каналов + 1 ч/б) |
|

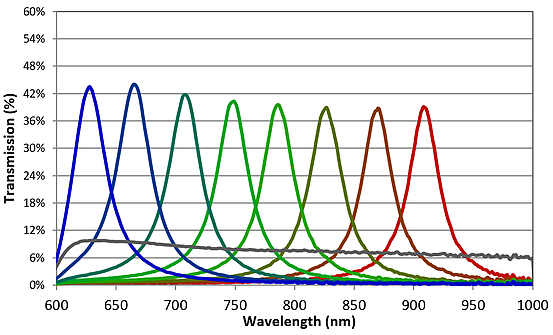

CMS-S |
650 – 930 нм |
40 нм |
3х3 (8 цветных каналов + 1 ч/б) |
Особенности:
- 8 спектральных полос;
- Рабочий диапазон: 430 – 930 нм;
- 1 черно-белый канал;
- Разрешение: 1.3 Мп;
- USB 3.0 интерфейс;
- АЦП: 10 бит.
Технические характеристики мультиспектральных камер серии CMS Silios Technologies:
|
Параметры |
Значения |
|
Тип матрицы |
CMOS (Si) |
|
Тип разъёма объектива |
CS-mount (C-mount с доп. кольцом) |
|
Разрешение (raw) |
1280 (H) x 1024 (V) |
|
Разрешение спектрального изображения |
426 (H) x 339 (V) |
|
Шаг пикселя |
5.3 мкм |
|
Макс. частота кадров |
60 Гц |
|
Экспозиция |
10 мкс до 2 с |
|
АЦП |
10 бит |
|
Управление и питание |
USB 3.0 / GigE интерфейс |
|
Цифровой выход |
10 бит USB 3.0 / 10 бит GigE |
|
Источник питания |
USB 3.0 / Внешний |
|
Размер |
56 x 56 x 22 мм / 62 x 62 x 31 мм |
|
Вес |
75 г / 110 г |
Презентация мультиспектральных камер Silios Technologies серии CMS
Сортировка риса и гравия с помощью камеры CMS-V
Работа с SDK COLOR SHADES® LAB
|
Как подключить камеру, настроить ее, получить необработанные изображения |
Белый эталон, перекрестные помехи, оптимизация цветопередачи |
|
Как обрабатывать мультиспектральные данные с использованием алгоритма распознавания спектра |
Как использовать режим повторной обработки, как применить коррекцию плоского поля |
