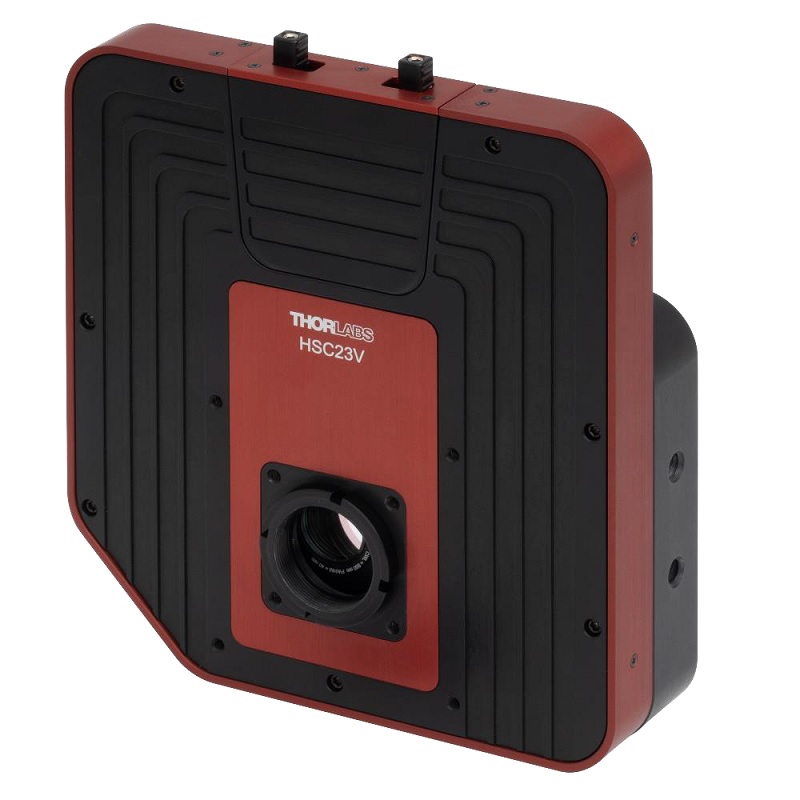

Мультиспектральная камера HSC23V, 400-1000 нм

HSC23V — это компактная мультиспектральная система визуализации Thorlabs, предназначенная для получения спектральных изображений с высокой пространственной и спектральной точностью. Камера оснащена монохромным CMOS-сенсором формата 1/1.2", кадровым затвором и встроенным 12-позиционным колесом фильтров, что делает её удобным инструментом для спектрального анализа в диапазоне 400–1000 нм.

Система позволяет пользователю самостоятельно формировать спектральные каналы, подбирая фильтры под конкретную задачу — от машинного зрения и контроля материалов до медицинской и научной визуализации.

Особенности:

• Монохромный CMOS-сенсор 2.3 Мп (1936 × 1216 пикселей);
• Формат сенсора 1/1.2", пиксель 5.86 × 5.86 мкм;
• Высокая квантовая эффективность — до 71% (500 нм);
• Кадровый затвор — корректная съёмка движущихся объектов;
• 12-позиционное колесо фильтров для формирования спектральных кубов;
• USB 3.0 интерфейс для быстрой передачи данных;
• Частота до 40 кадров/с при полном разрешении;
• Совместимость с C-mount объективами;
• Поддержка 30 мм и 60 мм каркасных систем Thorlabs;
• Программное обеспечение для Windows 10 и 11 (64-bit).

Принцип работы и возможности

HSC23V формирует мультиспектральный куб данных из 12 спектральных каналов, соответствующих установленным фильтрам. Это позволяет проводить пространственную спектроскопию образцов, классифицировать материалы, идентифицировать вещества или количественно анализировать отражение и поглощение в заданных диапазонах длин волн. В режиме съёмки с одним фильтром камера использует кадровый затвор и сканирует всё поле зрения одновременно, что особенно важно для: быстродвижущихся объектов, систем машинного зрения, промышленного контроля.

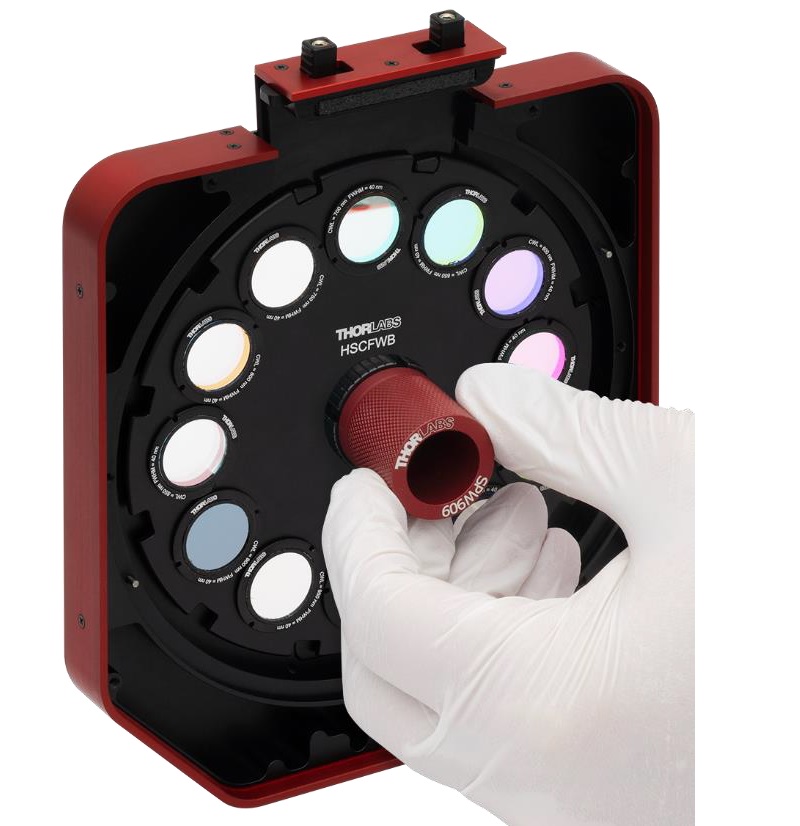

Фильтры и колесо фильтров

• Встроенное 12-слотовое колесо фильтров;
• Фильтр-наборы поставляются отдельно: VIS, VIS/NIR, NIR;
• Возможность комбинирования фильтров из разных наборов.

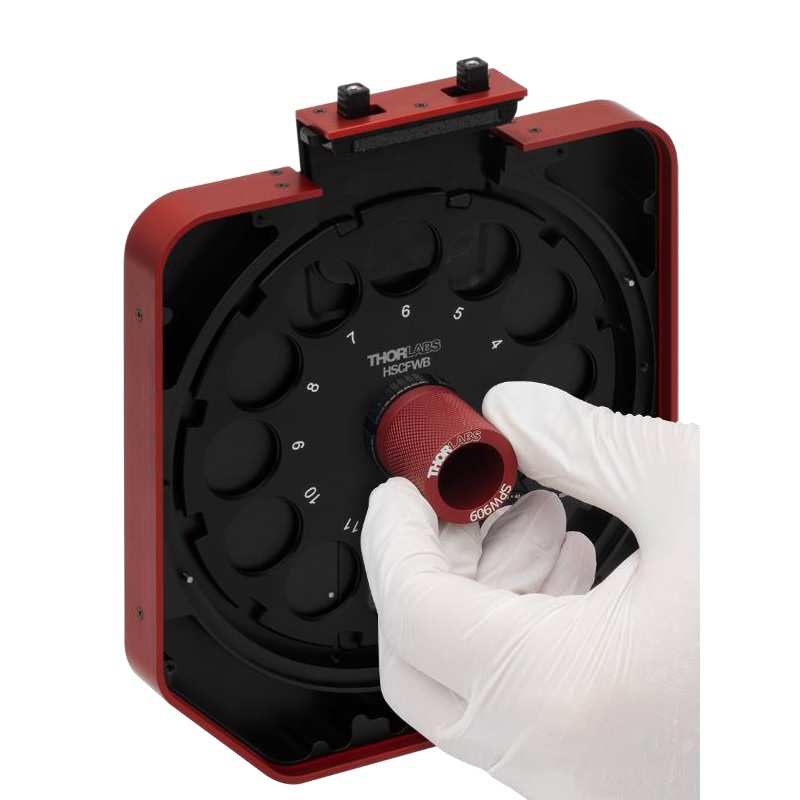

• Дополнительное пустое колесо HSCFWB для быстрой смены конфигураций

Важно Используются только специальные фильтры, предназначенные для системы HSC23V. Стандартные фильтры Thorlabs несовместимы.

Программное обеспечение

• ПО Thorlabs Multispectral Imaging System;
• Управление камерой и фильтрами;
• Захват и сохранение мультиспектральных кубов;
• Удобная замена фильтров;
• Подключение по USB 3.0.

Области применения

• Мультиспектральная визуализация;
• Машинное зрение;
• Контроль и инспекция материалов;
• Визуализация в видимом - ИК диапазоне;
• Медицинская визуализация;
• Безопасность и оборонные технологии;
• Системы измерения, скрининга и аутентификации;
• Фотоника.

Технические характеристики
