Описание

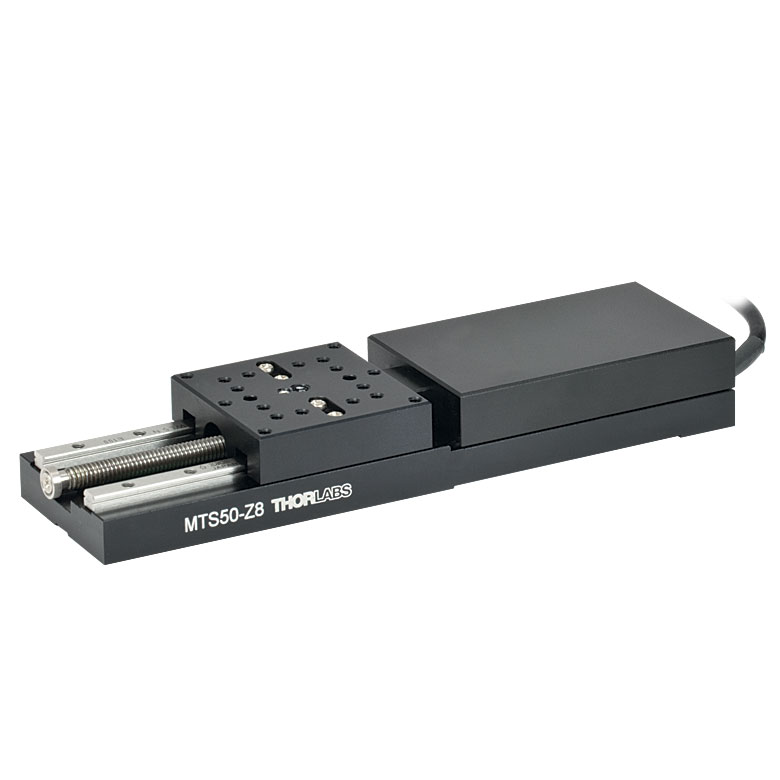

MTS50-Z8 — моторизованный транслятор с ходом 50 мм для дистанционного линейного позиционирования лабораторных компонентов. Встроенный сервопривод постоянного тока уменьшает габариты по сравнению с конструкциями, где актуатор и столик размещены раздельно. Модель подходит для автоматизируемых оптических трактов, испытательных узлов и регулируемых положений образца.
Подвижная площадка оснащена одним центральным отверстием 8-32 и восемнадцатью отверстиями 4-40. Матрица позволяет закреплять малую дюймовую оптомеханику, а принадлежность MTSA1 дает другой набор посадок для более универсальных аксессуаров. При выборе важно различать прямую посадку на каретку и установку через отдельную адаптерную пластину.
В архивной таблице указаны скорость до 2,4 мм/с, двунаправленная повторяемость 1,6 мкм и люфт менее 6 мкм. Эти показатели не равнозначны абсолютной точности на всем диапазоне. Приведенные в разных разделах архивной страницы значения минимального приращения расходятся, поэтому они не включены в описание как однозначно подтвержденная характеристика.
Механизм использует две линейные направляющие с рециркулирующими шарикоподшипниками, встроенные концевые выключатели и энкодер привода. В той же документации горизонтальная нагрузка ограничена 12 кг, вертикальная — 4,5 кг. При монтаже учитывают положение центра тяжести: допустимая масса не разрешает произвольный вынос или передачу внешнего усилия на каретку.
Для управления рекомендован KDC101, приобретаемый отдельно вместе с подходящим питанием. Штатный кабель мотора имеет длину 0,5 м; при необходимости расширения используют совместимый удлинитель. Подключение к компьютеру осуществляется средствами контроллера, а не напрямую путем подачи USB-питания на двигатель.
Основание MTS50A-Z8, XY-адаптер MTS50B-Z8 и вертикальный кронштейн MTS50C-Z8 позволяют включать транслятор в разные сборки. Перед запуском проверяют ортогональность, доступ к крепежу и безопасный ход. Для количественных опытов отдельно оценивают установление положения и влияние механического люфта при смене направления.
Характеристики
- Артикул: MTS50-Z8.
- Линейный ход: 50 мм; одна координата.
- Тип: компактный моторизованный транслятор с DC-сервоприводом.
- Монтажные резьбы: 8-32 и 4-40.
- Управляющий контроллер и питание выбираются отдельно.
- Матрица: одно центральное крупное и восемнадцать малых резьбовых отверстий.
- Архивная скорость: до 2,4 мм/с; двунаправленная повторяемость 1,6 мкм.
- Архивный люфт: <6 мкм; горизонтальная / вертикальная нагрузка: 12 / 4,5 кг.
- Штатный моторный кабель: 0,5 м; рекомендованный контроллер: KDC101.
Отрасли применения
- Лабораторная оптика: дистанционная настройка положения линз, приемников или образцов на MTS50-Z8 в пределах 50 мм.
- Приборостроение: создание одноосевой либо составной системы с MTS50-Z8, если нагрузка, адаптеры и управляющая электроника соответствуют проекту.
- Автоматизация измерений: повторяемый подход к выбранным координатам с учетом люфта и времени установления; результат подтверждают внешним измерением в реальном тракте.
