Описание

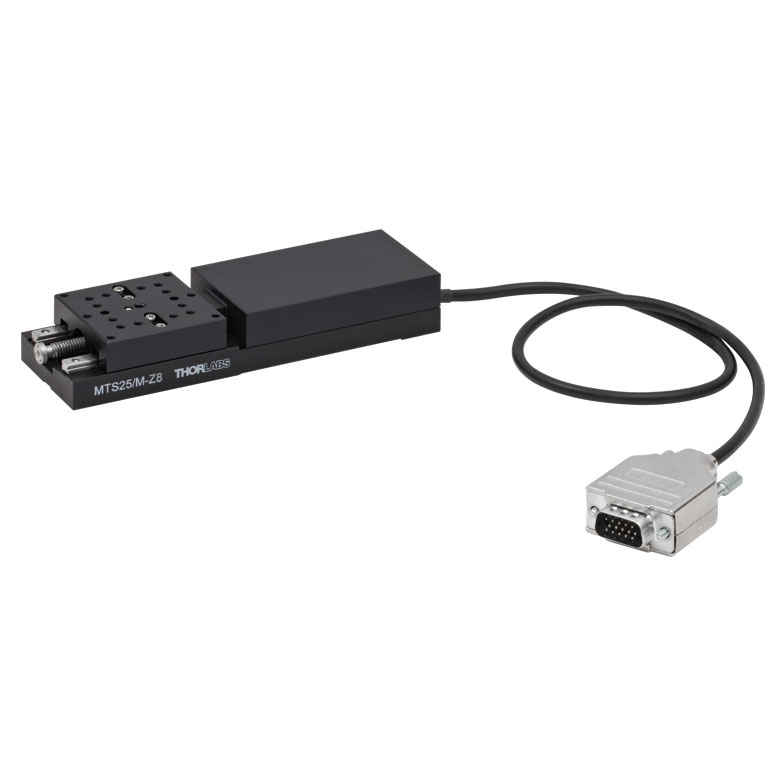

Моторизированный линейный транслятор Thorlabs MTS25/M-Z8 представляет собой прецизионное устройство для электронно-управляемого линейного перемещения оптических компонентов с диапазоном хода 25 мм (0,98 дюйма). Данная модель входит в серию MTS, которая отличается низкопрофильной конструкцией и возможностью объединения в многоосевые конфигурации (XY, XYZ) для решения сложных задач позиционирования. Транслятор оснащён встроенным двигателем постоянного тока с планетарным редуктором (передаточное отношение 67,49:1), который обеспечивает максимальную скорость перемещения 2,4 мм/с и минимально достижимое инкрементальное движение 0,05 мкм. Такая высокая точность позиционирования делает транслятор идеальным инструментом для юстировки оптических систем, где требуется субмикронная точность. Двунаправленная повторяемость составляет 1,6 мкм (некомпенсированная), что гарантирует воспроизводимость положения при повторных перемещениях. Горизонтальная грузоподъёмность достигает 12 кг, а вертикальная — 4,5 кг (при движении двигателя вверх). Монтажная поверхность размером 43 мм × 43 мм оснащена резьбовыми отверстиями M4 и M3, что обеспечивает совместимость с широким спектром оптомеханических компонентов Thorlabs и других производителей. Транслятор имеет встроенный кабель длиной 500 мм и требует внешнего контроллера KDC101 для управления. Конструкция транслятора включает закалённые стальные линейные подшипники, обеспечивающие плавность хода и долговечность. Благодаря низкопрофильному дизайну и модульности, MTS25/M-Z8 легко интегрируется в существующие оптические схемы и может использоваться как в лабораторных, так и в промышленных условиях. Данный транслятор широко применяется в системах автоматизированной юстировки, микроскопии, интерферометрии и других приложениях, требующих точного позиционирования.
Характеристики
- Производитель: Thorlabs
- Артикул: MTS25/M-Z8
- Тип: моторизированный линейный транслятор
- Диапазон хода: 25 мм (0,98")
- Максимальная скорость: 2,4 мм/с
- Минимальное инкрементальное движение: 0,05 мкм
- Двунаправленная повторяемость: 1,6 мкм
- Двигатель: постоянного тока с планетарным редуктором 67,49:1
- Горизонтальная грузоподъёмность: 12 кг
- Вертикальная грузоподъёмность: 4,5 кг (двигатель вверх)
- Монтажная поверхность: 43 мм × 43 мм
- Резьбовые отверстия: 4-40 (M3), 18 мест; 8-32 (M4), 1 место
- Длина кабеля: 500 мм
- Необходимый контроллер: KDC101
- Возможные конфигурации осей: X, XY, XYZ
- Тип подшипников: закалённые стальные линейные подшипники
Отрасли применения
- Автоматизированная юстировка оптических систем
- Микроскопия и сверхразрешающая визуализация
- Интерферометрия и голография
- Лазерная оптика и фемтосекундные системы
- Научно-исследовательские лабораторные установки
- Промышленные системы контроля и измерений
- Оптические стенды и испытательные комплексы
- Робототехника и системы технического зрения
