MT1 - Транслятор с микрометрическим винтом, сдвиг: 1/2", резьба: 1/4"-20, Thorlabs

Описание

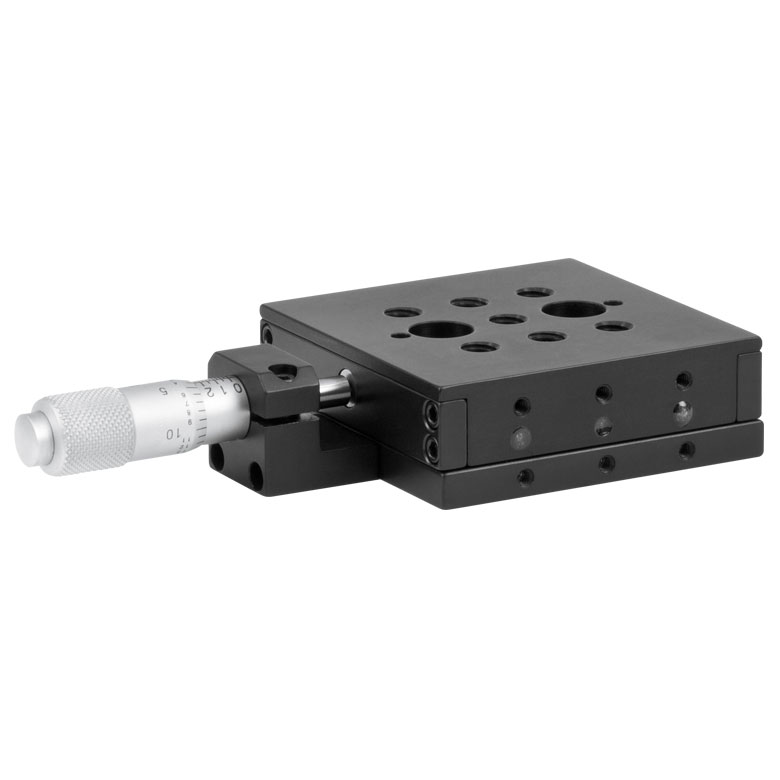

MT1 — это одноосевой транслятор с диапазоном перемещения 1/2 дюйма (12.7 мм), оснащённый стандартным микрометрическим приводом и крепёжными отверстиями 1/4"-20, производства Thorlabs. Транслятор построен на закалённых стальных линейных подшипниках, обеспечивающих точное движение и продолжительный срок службы механизма даже при интенсивной эксплуатации. Модульный подход к конструкции реализован с помощью прецизионно выставленных установочных штифтов, что позволяет обеспечивать ортогональность осей при построении многоосевых конфигураций из одиночных ступеней данной серии.

Стандартный микрометрический привод обеспечивает перемещение платформы на 0.025 дюйма (около 635 мкм) за один оборот винта, а цена деления шкалы составляет 0.001 дюйма, что позволяет визуально контролировать положение платформы с достаточной для большинства лабораторных задач точностью. Угловое отклонение перемещения удерживается на уровне менее 150 микрорадиан, а горизонтальная грузоподъёмность транслятора достигает 90 фунтов (около 41 кг), что делает его пригодным для перемещения относительно тяжёлых оптических узлов. Вертикальная грузоподъёмность составляет до 20 фунтов (около 9 кг).

Каждая ступень транслятора включает семь резьбовых отверстий 1/4"-20, обеспечивающих гибкость монтажа различных держателей и адаптеров непосредственно на подвижную платформу. При необходимости повышенной точности позиционирования предусмотрена возможность замены стандартного микрометра на дифференциальный привод DM10 в модификации MT1A, что расширяет функциональность базовой платформы транслятора. Надёжная конструкция и распространённая резьба 1/4"-20 делают MT1 универсальным элементом построения оптомеханических систем в имперской системе единиц.

Характеристики

Диапазон перемещения: 1/2" (12.7 мм). Тип привода: стандартный микрометр, шаг 0.025"/оборот, деление шкалы 0.001". Угловое отклонение: <150 мкрад. Грузоподъёмность: горизонтальная до 90 фунтов (41 кг), вертикальная до 20 фунтов (9 кг). Крепёжные отверстия: семь 1/4"-20 на платформе.

Отрасли применения

Транслятор MT1 применяется в фотонике и лазерных лабораториях для точной юстировки положения оптических компонентов вдоль одной оси. Он используется при построении оптических скамей и испытательных стендов, где требуется надёжное перемещение относительно тяжёлых узлов с визуальным контролем положения. Также транслятор находит применение в образовательных и исследовательских лабораториях при сборке модульных многоосевых систем позиционирования.
