Описание

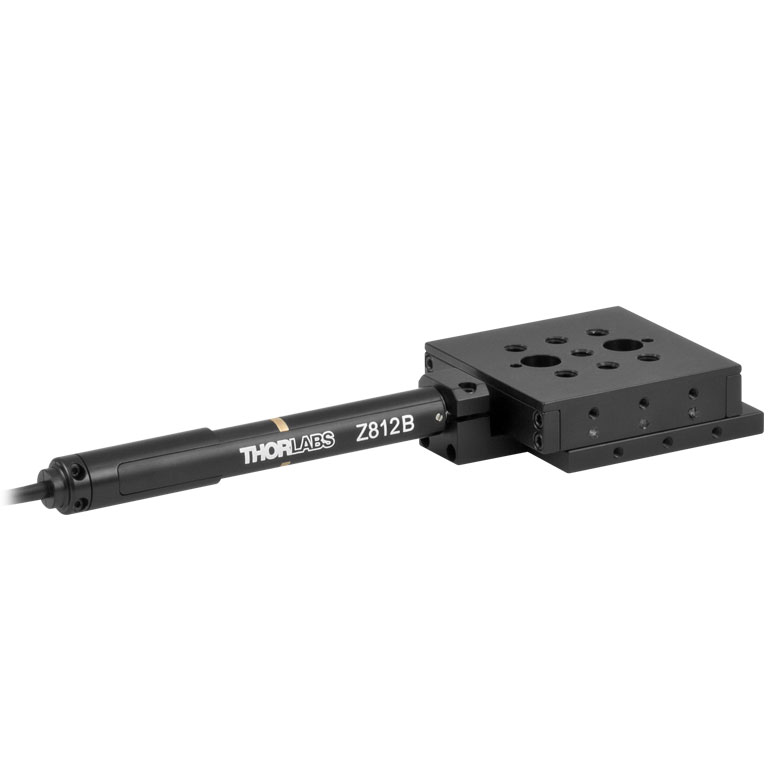

Моторизированный транслятор MT1/M-Z8 предназначен для дистанционного позиционирования оптического компонента вдоль прямой оси. В отличие от ручного исполнения, перемещение выполняет двигатель постоянного тока с сервоприводом Z812B, благодаря чему координату можно менять по команде контроллера и включать движение в повторяемые лабораторные последовательности.
Рабочий ход составляет 12 мм. Для верхнего монтажа предусмотрены семь резьбовых отверстий M6, а прямолинейное направление обеспечивает система стальных подшипников. Паспортные параметры включают достижимое минимальное приращение 0,05 мкм, двунаправленную повторяемость 1,5 мкм и люфт менее 8 мкм.
С помощью MT1/M-Z8 можно автоматизировать зависимость измеряемого оптического сигнала от координаты: перемещение задают контроллером, а отсчёты датчика получают в согласованной последовательности. Такой режим удобен для сопоставления серий испытаний, в которых ручное повторение одинаковых перемещений было бы трудоёмким.
Характеристики
- Механизм: одноосный линейный столик с приводом постоянного тока
- Ход: 12 мм (0,47 дюйма)
- Комплектный актуатор: Z812B
- Рекомендуемый контроллер: KDC101
- Минимальное достижимое приращение: 0,05 мкм
- Двунаправленная повторяемость: 1,5 мкм; люфт: менее 8 мкм
- Максимальная скорость: 2,6 мм/с (с учётом режима движения)
Платформу устанавливают на прочную основу, подключают совместимый контроллер и источник питания, затем задают допустимые пределы движения. При сложной конструкции желательно сначала выполнить медленный проверочный проход без полезной нагрузки и убедиться, что корпус мотора не упирается в соседние элементы.
При оценке работы MT1/M-Z8 следует различать паспортную скорость, минимальный шаг и повторяемость возвращения в позицию. Для измерительной процедуры эти параметры решают разные задачи: скорость влияет на длительность цикла, инкремент задаёт минимальное командуемое смещение, а повторяемость показывает разброс повторных установок.
Это историческое исполнение снято с производства в ноябре 2023 года. При замене следует проверять совместимость актуатора и контроллера, а также не приравнивать минимальное инкрементальное движение к гарантированной абсолютной точности позиционирования.
Отрасли применения
- Автоматическая оптическая юстировка: управляемый сдвиг линз
- Микроскопия: изменение положения оснастки по заданной программе
- Тестирование датчиков: последовательное сканирование вдоль одной оси
- Фотонные сборки: изучение зависимости сигнала от координаты компонента
В практической задаче MT1/M-Z8 помогает решать следующие вопросы: автоматическая оптическая юстировка: управляемый сдвиг линз; микроскопия: изменение положения оснастки по заданной программе. Монтаж изделия MT1/M-Z8 согласуют с рабочим диапазоном, резьбовым стандартом и доступным пространством; контрольный ориентир для выбора — механизм: одноосный линейный столик с приводом постоянного тока..
