Описание

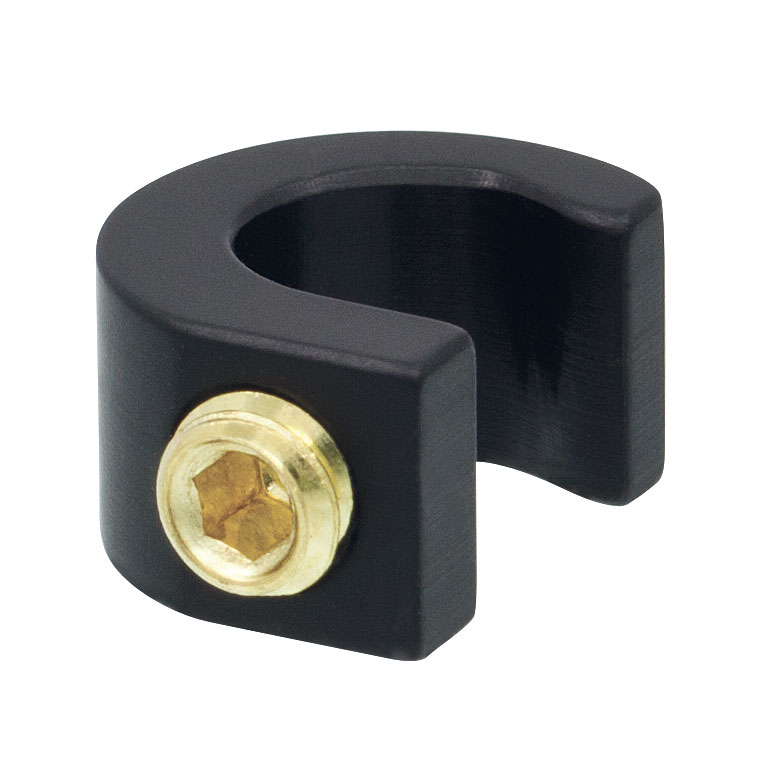

Хомут MSR2 представляет собой съёмный фиксатор для миниатюрных цилиндрических стоек диаметром 6 мм. Его основная задача состоит в установке механической отметки высоты и предотвращении нежелательного перемещения оптического держателя вдоль стойки при ослаблении основного зажимного узла.
Двухточечная линия контакта создаётся специальной внутренней геометрией хомута, а прижим осуществляется латунным стопорным винтом. Латунь снижает вероятность повреждения поверхности стержня при повторных перестановках. Узкая конструкция подходит для плотных оптических компоновок.
Ограничительное кольцо MSR2 рационально применять в позиционировании, где нужно изменять азимут без одновременного изменения высоты. Оно создаёт простую опорную отметку, относительно которой можно проводить многократные ручные перестановки верхнего держателя, а затем возвращать его к прежнему уровню.
Характеристики
- Вид изделия: ограничительное кольцо с винтовым зажимом
- Подходящий диаметр стержня: 6 мм
- Контакт: внутренняя геометрия с двумя линиями опоры
- Стопор: латунный установочный винт
- Функция: ограничение смещения по высоте при сохранении возможности поворота
- Совместимость: миниатюрные цилиндрические стойки соответствующего диаметра
Хомут размещают ниже корпуса удерживаемого элемента либо на заранее выбранной высоте стержня. После лёгкой затяжки проверяют возможность свободного поворота связанного держателя без изменения вертикального положения; затем стопор окончательно фиксируют.
Перед затяжкой MSR2 важно очистить цилиндрическую поверхность стойки: частицы пыли под упором могут привести к точечному контакту и отклонению кольца. Если на стойке расположено несколько хомутов, их положение следует выбирать так, чтобы они не ограничивали необходимые диапазоны перемещения и доступ к регулировочным винтам.
MSR2 не является самостоятельной опорной стойкой и не заменяет крепёж держателя к монтажной плите. Положение хомута задаётся вручную; его нельзя использовать как калиброванный вертикальный транслятор или как средство безопасного удержания неизвестно тяжёлой нагрузки.
Отрасли применения
- Лабораторная фотоника: фиксация высоты при поворотной юстировке
- Квантовая оптика: сохранение положения малых держателей в плотной схеме
- Измерительная техника: воспроизводимая высотная отметка на стойке
- Научное прототипирование: упрощение демонтажа и повторного монтажа
В практической задаче MSR2 помогает решать следующие вопросы: лабораторная фотоника: фиксация высоты при поворотной юстировке; квантовая оптика: сохранение положения малых держателей в плотной схеме. Монтаж изделия MSR2 согласуют с рабочим диапазоном, резьбовым стандартом и доступным пространством; контрольный ориентир для выбора — вид изделия: ограничительное кольцо с винтовым зажимом..
