Описание

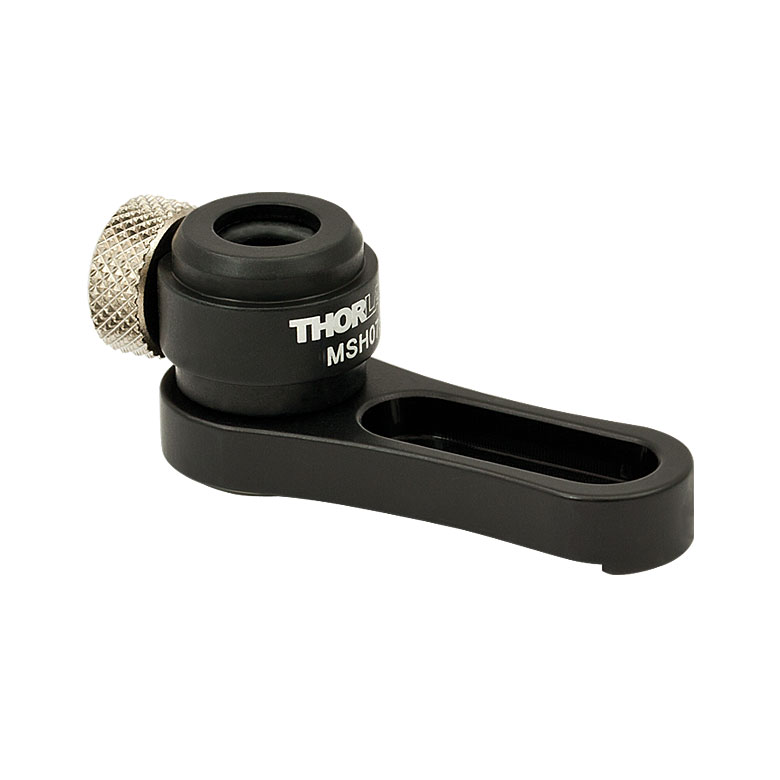

MSH075 сочетает гнездо для миниатюрного стержня и поворотное основание, поэтому позволяет менять направление крепёжного узла, не перемещая всю оснастку по оптической плите. Конструкция полезна при построении низкопрофильных оптических схем с несколькими близко стоящими компонентами.
Высота корпуса составляет 3/4 дюйма, то есть приблизительно 19 мм. Внутренний подпружиненный фрикционный элемент удерживает вставленный стержень от самопроизвольного проседания до окончательного затягивания. Сквозное гнездо даёт возможность пропускать стержень через весь держатель.
В стойковой сборке MSH075 служит механическим промежуточным звеном между монтажной поверхностью и миниатюрным стержнем. Наличие отдельного поворотного основания позволяет ориентировать удерживаемый элемент по отношению к оптическому лучу, а сквозное гнездо даёт более широкий выбор высот, чем глухой держатель одинакового наружного размера.
Характеристики
- Высота держателя: 19 мм (3/4 дюйма)
- Исполнение: миниатюрная стойка с поворотным основанием
- Фиксация стержня: механическая, с подпружиненной предварительной поддержкой
- Гнездо: сквозное, для расширения диапазона высот
- Регулируемые параметры: высота стержня и ориентация основания
- Тип обслуживания: ручная сборка и настройка
Во время юстировки сначала фиксируют основание, затем выбирают направление поворота и требуемую высоту стержня. После выставления оптической оси обе регулировки блокируют; благодаря раздельным действиям проще не нарушать уже найденное пространственное положение держателя.
При повторной сборке с MSH075 удобнее фиксировать исходное положение по внешним меткам на плите или по вспомогательному измерительному приспособлению. Сам фрикционный элемент удерживает стержень лишь предварительно: окончательная жёсткость достигается после затяжки. Для тонких оптических оправ такая последовательность помогает избежать случайного падения при настройке.
Механизм не обеспечивает самостоятельного измерения высоты или угла поворота. Повторяемость сборки определяется ручной установкой, качеством контакта и правильной затяжкой; подвижные сопряжения необходимо защищать от абразивной пыли.
Отрасли применения
- Микроскопические системы: установка малых узлов подсветки
- Интерферометрия: размещение вспомогательного оптического элемента
- Лабораторные сборки: регулировка высоты небольших зеркал и диафрагм
- Конструирование приборов: низкая опорная геометрия при дефиците места
В практической задаче MSH075 помогает решать следующие вопросы: микроскопические системы: установка малых узлов подсветки; интерферометрия: размещение вспомогательного оптического элемента. Монтаж изделия MSH075 согласуют с рабочим диапазоном, резьбовым стандартом и доступным пространством; контрольный ориентир для выбора — высота держателя: 19 мм (3/4 дюйма)..
