Описание

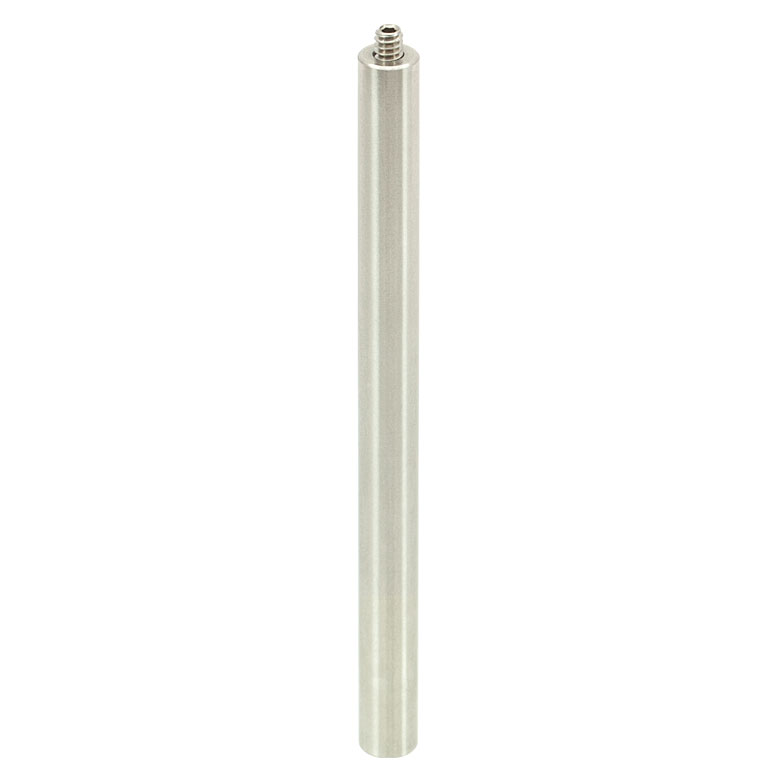

Стержень MS3R/M относится к миниатюрной метрической системе оптомеханических опор и используется для установки небольшой оптической детали на заданном уровне относительно плиты. Диаметр 6 мм подходит к соответствующим держателям, а длина 75 мм обеспечивает запас регулировки высоты при разработке компактных экспериментальных приборов.
Параметры геометрии позволяют применять стойку совместно с миниатюрными оправами, тонкими диафрагмами и небольшими коллиматорами. Метрическое исполнение важно для согласования с крепёжными элементами M3 на совместимых оптических узлах. Для создания устойчивой сборки стержень фиксируют в держателе с достаточным охватом цилиндрической поверхности.
При юстировке сначала выставляют грубую высоту и ориентацию устанавливаемого элемента, затем затягивают зажим и выполняют точную регулировку самой оправы. Стержень не компенсирует угловую ошибку крепления: если она критична, требуется отдельный кинематический держатель. Наиболее устойчивое положение получается при минимально необходимом вылете.
В рамках данного монтажного решения, опорные стержни малого диаметра помогают строить низкопрофильные и компактные оптические системы. В рамках данного монтажного решения, они передают усилие от верхнего держателя к основанию, а регулируемая глубина погружения в зажим даёт возможность выбирать высоту луча. В рамках данного монтажного решения, наиболее устойчивой получается сборка, в которой стержень закреплён с достаточной длиной контакта и не перегружен крупной консольной оптикой.
В рамках данного монтажного решения, при выборе держателя необходимо сопоставлять внутренний диаметр зажима со стержнем, а резьбу верхнего оптического узла с резьбой торца стойки. В рамках данного монтажного решения, длина влияет на геометрию установки, но сама по себе не гарантирует точную высоту оптической оси. В рамках данного монтажного решения, для тонкой доводки может потребоваться транслятор или дополнительная юстировочная оправа.
Характеристики
- Тип: оптическая стойка Mini-Series
- Диаметр цилиндрической части: 6 мм
- Длина: 75 мм
- Система крепления: метрическая
- Совместимость: держатели для стержней Ø6 мм
- Область использования: установка оптических компонентов
Метрическую модель нельзя автоматически считать одинаковой с трёхдюймовой стойкой: 75 мм и 76,2 мм дают небольшую, но реальную разницу габаритов. Резьбу посадочного места следует согласовывать по системе единиц конкретной установки.
