Описание

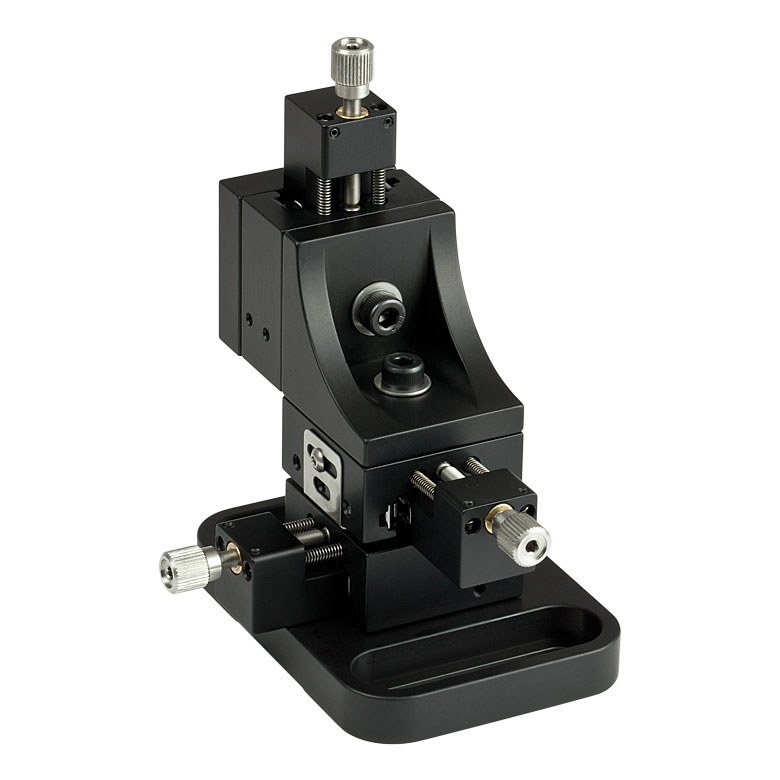

Многоосевая позиционная система MS3/M предназначена для последовательного смещения небольших элементов вдоль трёх взаимно перпендикулярных направлений. Она позволяет сместить оптическую ось в поперечной плоскости, а затем изменить продольное положение компонента, не разбирая всю экспериментальную конструкцию. Устройство полезно там, где требуется многократная ручная настройка трех координат.
Суммарная компоновка построена на короткоходных миниатюрных линейных платформах. Диапазон перемещения каждой оси составляет около 6,4 мм. Точная механическая подача осуществляется регулировочными винтами, а монтажная система выполнена в метрическом стандарте. В типовой комплектации многокоординатной сборки предусмотрена переходная пластина MS103/M, упрощающая размещение оптики.
Перед настройкой систему закрепляют на жёстком основании и проверяют доступ к каждой головке управления. Регулировки лучше выполнять поочередно, фиксируя реакцию измеряемого сигнала на изменение конкретной координаты. Визуально небольшие ходы могут давать существенное изменение эффективности ввода света в волокно или точности фокусировки.
Трёхкоординатное позиционирование объединяет независимые линейные смещения и позволяет корректировать положение небольшого оптического узла по X, Y и Z. Такая компоновка уменьшает необходимость переставлять стойки после каждой итерации юстировки. Для настройки фокуса важно различать осевое и поперечное перемещения, поскольку они по-разному влияют на размеры пятна и эффективность ввода излучения.
Несколько последовательно установленных платформ увеличивают высоту конструкции и создают взаимосвязанные погрешности. Тяжёлые детали или длинные консольные держатели ухудшают устойчивость, поэтому нагрузку располагают как можно ближе к геометрическому центру подвижной площадки. После механического соединения проводят проверку полного диапазона ходов, чтобы исключить касание соседних элементов макета.
Характеристики
- Число управляемых координат: 3
- Направления перемещения: X, Y, Z
- Ход по оси: около 6,4 мм
- Тип привода: ручные точные винты
- Крепёжная система: метрическая
- Тип конструкции: модульные миниатюрные трансляторы
- Переходная площадка: MS103/M в типовой комплектации
Система обеспечивает три поступательные, а не три вращательные степени свободы. При сборке с тяжёлой консольной нагрузкой необходимо сопоставлять условия эксплуатации с характеристиками отдельных платформ и не считать ход одной оси суммой ходов нескольких кареток.
Отрасли применения
Наиболее характерные направления использования для MS3/M приведены ниже. В экспериментальном комплекте, выбор компонентов окружающей системы зависит от оптической схемы, особенностей монтажа и условий эксплуатации.
- Трёхмерная юстировка оптических устройств
- Опытные установки волоконной связи
- Сопряжение линз и детекторов
- Образовательные стенды по оптомеханике
