Описание

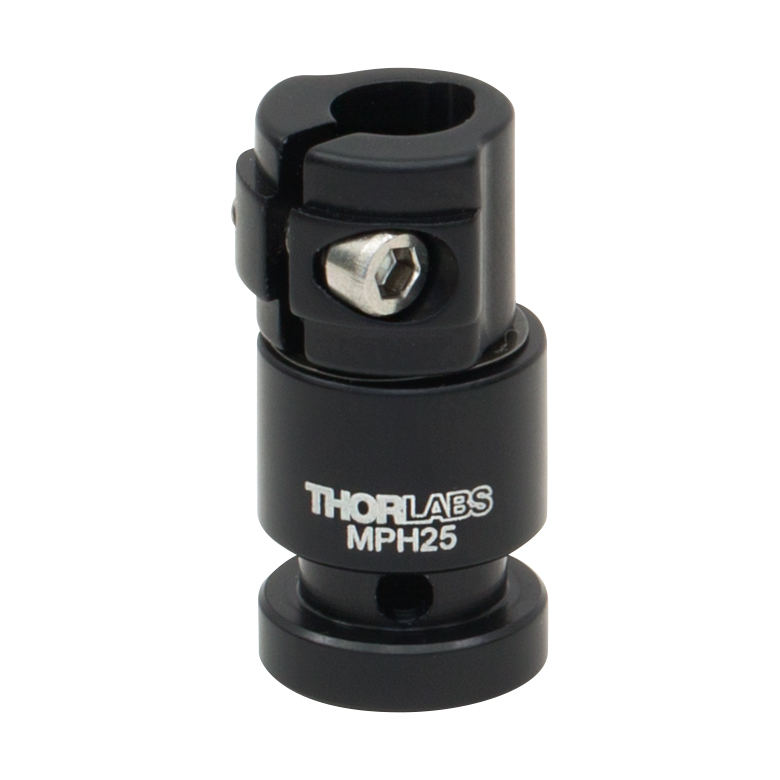

Низкопрофильный держатель MPH25 служит для фиксации миниатюрных оптических стержней в плотной лабораторной компоновке. Корпус высотой 25 мм даёт возможность располагать линзы, поляризаторы и небольшие отражательные элементы близко к плоскости оптического стола. Пьедестальное основание обеспечивает удобный доступ к прижиму и позволяет перемещать весь узел при перестройке макета.
Удержание стержня осуществляется гибким механическим зажимом, рассчитанным на небольшое изменение внутреннего проходного сечения при затяжке. Такой принцип способствует более равномерному обжатию поверхности по сравнению с упором одним острым винтом. Держатель ориентирован на систему миниатюрных стоек Ø6 мм и применяется совместно с подходящим основанием или прижимом.
Короткий корпус особенно удобен для схем, где важна минимальная высота центра луча и требуется установить несколько оптических узлов на маленькой площади. Если верхний держатель находится высоко, использовать короткую опору без достаточного заглубления стержня не следует. После установки проверяют вертикальность и механическую жёсткость зажима.
Миниатюрные оптические стойки служат для задания высоты оси луча в тесных макетах. Цанговый или гибкий зажим охватывает стержень по окружности и распределяет усилие, уменьшая риск перекоса по сравнению с точечной фиксацией одним винтом. Основание пьедестального типа удобно при размещении на поверхности стола с применением отдельного прижимного крепежа.
Высота корпуса держателя не равна общей высоте установленной оптики: окончательное положение определяется длиной стержня, глубиной его вставки и габаритами верхнего крепления. При настройке сначала устанавливают рабочую высоту, затем фиксируют стержень и проверяют, не проворачивается ли система. Нагрузка и устойчивость зависят от массы оптики, плеча относительно основания и качества прижима к плите.
Характеристики
- Тип: миниатюрный держатель стержня
- Высота корпуса: 25 мм (0,98 дюйма)
- Крепление стержня: гибкий зажим
- Совместимый класс стоек: Ø6 мм, Mini-Series
- Основание: пьедестальное, для прижимного монтажа
- Назначение: установка оптических узлов на выбранной высоте
Для подъёма оптического элемента на большую высоту удобнее выбирать увеличенный держатель или стержень в сочетании с устойчивой опорой. MPH25 не выполняет точного линейного позиционирования и служит фиксирующим монтажным элементом.
Отрасли применения
Наиболее характерные направления использования для MPH25 приведены ниже. Применительно к этой конфигурации, выбор компонентов окружающей системы зависит от оптической схемы, особенностей монтажа и условий эксплуатации.
- Миниатюрные лазерные схемы
- Учебные оптические установки
- Размещение диафрагм у поверхности плиты
- Сборка компактных интерферометров
