Описание

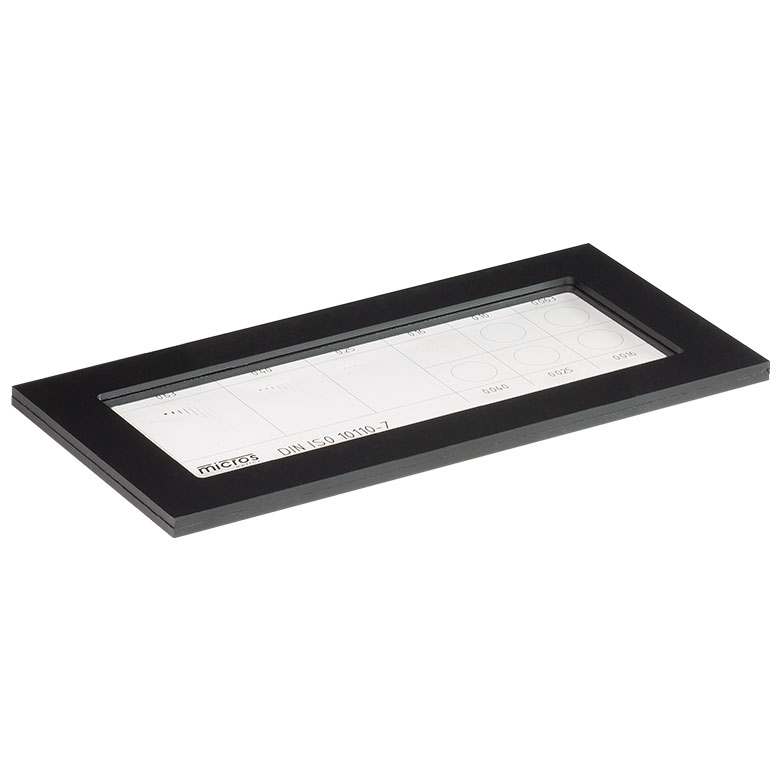

Контрольная панель предназначена для сопоставления поверхностных дефектов линз, окон, призм и других оптических деталей с воспроизводимыми образцами. Эталон помогает отделить реальные царапины и локальные повреждения от субъективного впечатления оператора и поддерживает единый подход к приемке компонентов в оптическом производстве.
Образцы несовершенств нанесены фотолитографически на стеклянную основу; в методике ISO 10110-7 дефекты классифицируются по их геометрическим размерам. Это отличается от систем, где отдельные числовые категории царапин могут зависеть от визуальной яркости при заданной подсветке. Панель используют как ориентир при контроле поверхности в заранее согласованных условиях.
Для инспекции устанавливают проверяемую деталь и эталон в удобную зону наблюдения, выбирают одинаковую оптическую конфигурацию и сопоставляют обнаруженные следы. Важно учитывать порог обнаружения микроскопа, направление освещения и чистоту поверхности. Панель служит средством сравнения дефектов, но не определяет оптическую силу, кривизну или спектральное пропускание изделия.
Оценка качества поверхности включает не только подсчёт видимых дефектов, но и соблюдение принятой процедуры наблюдения. Царапины и сколы способны увеличивать рассеяние, снижать контраст и нарушать работу оптических покрытий; критичность дефекта определяется его положением и условиями применения изделия. Эталон позволяет согласовать визуальные критерии между входным контролем и производством, но не заменяет измерение волнового фронта или проверку пропускания.
Перед проверкой важно очистить образец от пыли предусмотренным способом, обеспечить сопоставимое освещение и не касаться контрольных изображений. Результат сравнения относится к конкретному стандарту, поэтому нельзя автоматически переносить цифровые обозначения из ISO в военную или отраслевую шкалу. Указанные категории отражают размеры либо визуальное сходство дефектов согласно выбранной методике, а не универсальный показатель качества любого оптического элемента.
Характеристики
- Тип: эталон поверхностных дефектов Scratch-Dig
- Нормативная методика: ISO 10110-7
- Класс применения: инспекция и квалификация оптики
- Основной принцип: сравнение геометрии повреждений
- Основа: стеклянная пластина с контрольными образцами
- Функция: визуальное и размерное сопоставление царапин и сколов
При работе с этим исполнением численные категории следует интерпретировать именно по ISO: обозначения нельзя механически приравнивать к стандарту MIL. Следует хранить эталон так, чтобы случайные повреждения не смешивались с фабрично нанесёнными изображениями.
Отрасли применения
Наиболее характерные направления использования для MOTP-ISO приведены ниже. В системе с этим изделием, выбор компонентов окружающей системы зависит от оптической схемы, особенностей монтажа и условий эксплуатации.
- Входной контроль линз и оптических окон
- Аттестация производственных инспекционных процедур
- Приёмка точных деталей для фотоники
- Обучение специалистов служб качества
