Поставщик
|
Optogama |
|
Артикул
|
6928 |
|
Типы изделий
|
расширители лазерного луча |
|
Тип расширителя
|
моторизованные |
|
Рабочий диапазон расширителя
|
515-532 + 343-355 нм |
|
Особенности
|
компактные |
|
Увеличение, х
|
1 - 3 |
Описание

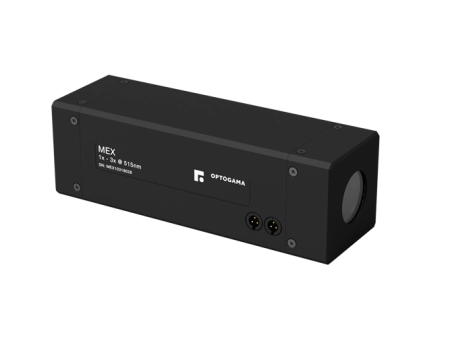

Компактный моторизированный расширитель лазерного пучка MEX13 представляет собой afocальную оптическую систему с электронно управляемым перемещением внутренних линз, позволяющим плавно изменять кратность расширения пучка в диапазоне от 1.0 до 3.0 крат без механической разборки узла. Моторизированное исполнение даёт возможность дистанционно или программно подстраивать диаметр выходного пучка под текущую задачу без остановки технологического процесса, что особенно ценно в автоматизированных лазерных комплексах. Устройство рассчитано на одновременную работу с двумя спектральными полосами — 515-532 нм и 343-355 нм, что соответствует зелёному и утроенной гармонике инфракрасного излучения твердотельных лазеров, широко используемых в прецизионной лазерной обработке.
Диаметр входного пучка меняется в зависимости от установленной кратности расширения — около 7 мм при увеличении 1x и около 6 мм при увеличении 3x, что необходимо учитывать при согласовании узла с источником излучения.
Характеристики
- Тип изделия: моторизированный расширитель лазерного пучка
- Модель: MEX13
- Диапазон увеличения: 1.0x - 3.0x
- Рабочий спектральный диапазон: 515-532 нм и 343-355 нм
- Диаметр входного пучка: ⌀7 мм (1x) - ⌀6 мм (3x)
- Производитель: Optogama
Отрасли применения
Моторизированные расширители пучка с переменной кратностью применяются в промышленных лазерных системах маркировки, резки и микрообработки, где требуется оперативная подстройка диаметра пучка под разные технологические режимы без остановки оборудования. Их также используют в научных лазерных установках и системах генерации гармоник, работающих одновременно с несколькими спектральными линиями.
Описание
Моторизованные расширители лазерных пучков серии MEX компании Optogama используются для увеличения диаметра лазерного луча и регулировки расходимости. Стандартные или изготовленные на заказ расширители луча имеют уникальную механическую конструкцию со скользящей линзой, обеспечивающую высокую стабильность положения пучка и минимальные размеры оптической системы. Представленные расширители лазерного пучка с регулируемым увеличением (зумом) изготавливаются для заданной длины волны, и каждый тип расширителей луча Optogama имеет моторизованную систему регулировки расходимости.
Комплект поставки: расширитель лазерного пучка MEX, USB флешка с ПО и руководством пользователя, источник питания (DC, 12 В), USB кабель (1.5 м).
|
Особенности: - Высокая стабильность позиционирования луча (< 0.1 мрад); - Единая система с контроллером; - Одновременное движение обеих линз препятствует возникновению ошибок при фокусировке; - Абсолютный энкодер (обе линзы); - Время регулировки: менее 1 с (для всех увеличений); - Оптический элемент из плавленого кварца; - Встроенные контроллеры; - Отсутствует возврат в исходное положение после вкл./выкл.; - Дифракционно-ограниченный пучок при любом увеличении. |
Примеры применения: - Высокоточная лазерная микрообработка; - Медико-биологические исследования; - Научно-исследовательские задачи. |
Спецификация:
|
Параметры |
Значения |
|---|---|
|
Оптические свойства |
|
|
Диапазоны увеличений |
MEX18 - 1,0x - 8,0x, MEX13 - 1,0x - 3,0x |
|
Входная апертура |
⌀11.5 мм |
|
Выходная апертура |
MEX13 - ⌀23 мм, MEX18 - ⌀38 мм, MEX18-ACH - ⌀23 мм |
|
Число оптических элементов |
3 (MEX18, MEX13), 4 (MEX18-ACH) |
|
Порог повреждения лазером |
>10 [Дж/см2] (10 нс @ 1064 нм) |
|
Доступные покрытия |
1064 нм, 1030 нм, 532 нм, 515нм, 355 нм, 343 нм, другие по запросу |
|
Механические свойства |
|
|
Размеры MEX13 |
140 x 45 x 45 мм |
|
Размеры MEX18 |
237 x 45 x 45 мм |
|
Размеры MEX18-ACH |
226 x 45 x 45 мм |
|
Материал корпуса |
Анодированный алюминий |
|
Электрические свойства |
|
|
Связь |
С помощью ASCII команд, описанных в руководстве пользователя |
|
Интерфейс ПО |
BDS ПО |
|
Входное напряжение |
DC 12 В |
|
Интерфейс |
USB, RS232, Ethernet (используя дополнительный адаптер) |
|
Условия работы |
|
|
Рабочая температура, градусы Цельсия |
10 - 40 |
|
Крепления |
M4 на нижней стороне |
Доступные кабели
|
Тип кабеля |
Длина кабеля |
Парт-номер |
|---|---|---|
|
RS232 |
1,8 м |
13086 |
|
RS232 |
5 м |
13160 |
|
RS232 |
10 м |
13343 |
|
USB |
3 м |
13344 |
