Поставщик
|
Tucsen |
|
Типы изделий
|
камеры |
|
Тип камеры
|
научные камеры |
|
Тип сенсора
|
sCMOS |
|
Тип матрицы
|
Монохромная |
|
Частота кадров
|
16.5 к/с |
|
Разрешение, Мп
|
16 |

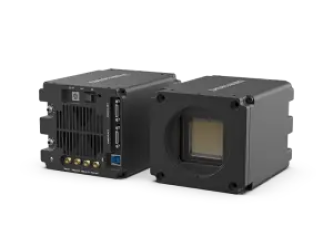

Dhyana 4040BSI обеспечивает действительно высокую производительность сенсора с квантовой эффективностью (QE) 90%. С сенсором диаметром 52 мм, состоящим из пикселей размером 10 мкм, который работает с низким уровнем шума на высокой скорости. Камера обеспечивает производительность на уровне ПЗС с точки зрения фона и шума при скоростях, которые позволяют использовать более широкий спектр применений.
Особенности:
- Квантовая эффективность 90% при 550 нм;
- Разрешение 4096 x 4096 пикс;
- Размер пикселя 9 мкм x 9 мкм;
- Частота кадров 20 кадр/с при 16 Мп;
- Интерфейс передачи данных CameraLink и USB 3.0.

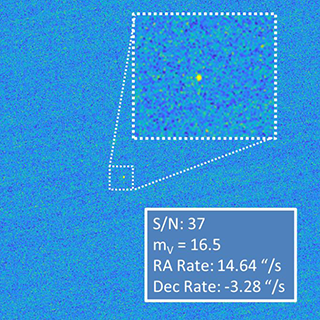

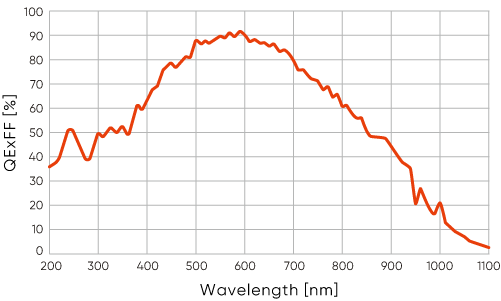

Высокая квантовая эффективность 90% / низкий уровень шума
Почти идеальная квантовая эффективность означает захват почти каждого фотона, который встречается на пути. В сочетании с электроникой с низким уровнем шума можно захватить изображения с высоким отношением сигнал/шум даже при слабом сигнале.

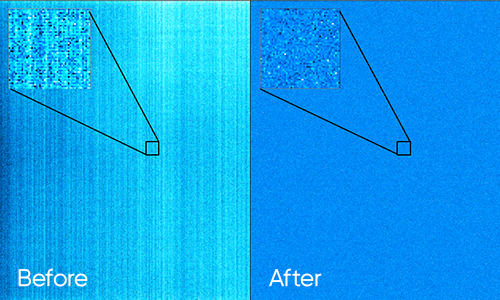

Качество фона
Эксклюзивная технология калибровки Tucsen уменьшает видимость паттернов при смещении или при отображении очень низких уровней сигнала. Об этой точной калибровке свидетельствуют опубликованные компанией значения DSNU (неоднородность темнового сигнала) и PRNU (неоднородность чувствительности).

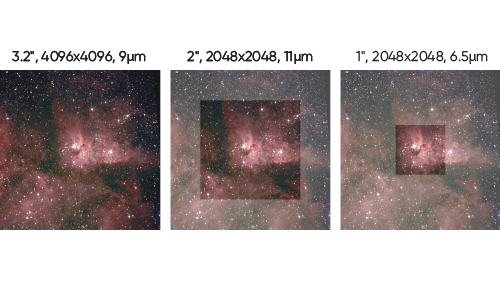

Широкоформатный sCMOS сенсор
Чрезвычайно большие форматы сенсоров обеспечивают фантастическую эффективность визуализации. Большое количество пикселей и большой размер сенсора улучшают пропускную способность данных, точность распознавания и обеспечивают дополнительный фон для ваших изображений. В системах на основе линз становятся возможными широкие углы обзора в сочетании с высоким разрешением изображения.
Технические характеристики камеры Dhyana 4040BSI:
|
Параметр |
Значение |
|
Модель |
Dhyana 4040BSI |
|
Тип сенсора |
BSI sCMOS |
|
Модель сенсора |
Gpixel GSENSE4040BSI |
|
Тип матрицы |
Монохромная |
|
Диагональ сенсора |
52.1 мм |
|
Разрешение |
16 Мп, 4096 x 4096 |
|
Размер пикселя |
9 мкм x 9 мкм |
|
Активная область сенсора |
36.9 мм x 36.9 мм |
|
Квантовая эффективность (пик.) |
90% при 550 нм |
|
Макс. скорость сканирования |
16.5 кадр/с через CameraLink; 9.7 кадр/с через USB 3.0 |
|
Полная емкость пикселя |
39 кe- |
|
Динамический диапазон |
85 дБ |
|
Тип затвора |
Сканирующий |
|
Шум считывания |
2.3 e- (медиана) |
|
Время экспозиции |
10 мкс - 300 с |
|
Неоднородность темнового сигнала |
0.5 e- |
|
Неоднородность чувствительности |
0.2% |
|
Метод охлаждения |
Воздушное и водяное |
|
Максимальное охлаждение |
Воздушное: -35 °C Водяное: -45 °C |
|
Температура охлаждения |
Воздушное: -15 °C (окружающая среда +20 °C) Водяное: -25 °C (окружающая среда +20 °C) |
|
Темновой ток (при охлаждении) |
Воздушное: 0.2 e-/пикс/с Водяное: 0.1 e-/пикс/с |
|
Интерфейс передачи данных |
CameraLink и USB 3.0 |
|
Биннинг |
2x2; 4x4 |
|
ROI |
Поддерживается |
|
Точность отметки времени |
1 мкс |
|
Отметка времени GPS |
8 нс |
|
Режимы триггера |
Аппаратный и программный |
|
Выходные сигналы триггера |
Экспозиция, глобальный, считывание, высокий уровень, низкий уровень |
|
Интерфейс триггера |
SMA и CC1 |
|
Разрядность АЦП |
12/16 бит |
|
Дополнительный интерфейс |
Опционально F-Mount/пользовательский |
|
Источник питания |
12 В / 8 А |
|
Потребляемая мощность |
<45 Вт |
|
Размеры |
105 мм x 95 мм x 123.5 мм |
|
Вес |
~2 кг |
|
Программное обеспечение |
Mosaic1.6/Samplepro/MaximDL/Labview/Matlab |
|
SDK |
C/C++/C# |
|
Операционная система |
Windows/Linux |
|
Условия окружающей среды |
Рабочая: -25~45°C/влажность 0~95% Хранение: -35~60°C/влажность 0~95% |
