        Модуль инвертирующего усилителя SIM954

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерительная электроника
        —
        Модульные системы
        —Модуль инвертирующего усилителя SIM954

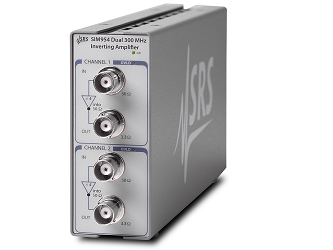

        Фото Модуль инвертирующего усилителя SIM954
        Производитель: Stanford Research Systems
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Stanford Research Systems
        Серия
        SIM

        Усилитель SIM954 компании Stanford Research Systems представляет собой двухканальный инвертирующий усилитель 300 МГц, который обеспечивает выходное напряжение до ± 10 В и выходной ток до 1 А. Усилитель может использоваться для управления многими типами легких лабораторных нагрузок (включая индуктивные и емкостные нагрузки) без наложения ограничений и высокой стоимости типичных РЧ-усилителей мощности.

        Особенности:

        - Полоса пропускания 300 МГц;

        - Выходное напряжение ±10 В;

        - Выходной ток до 1 А;

        - Неравномерность сигнала < 1 дБ;

        - Скорость нарастания выходного напряжения 4000 В/мкс;

        - Два независимых канала.

        Технические характеристики модулей SIM954 компании Stanford Research Systems:

        Параметр

        Значение

        Ширина полосы пропускания (-3 дБ)

        DC - 300 МГц

        Усиление

        12 дБ, 50 Ом (инвертирование)

        Равномерность усиление

        <1 дБ (DC - 100 МГц)

        Перекрестные помехи

        -60 дБ (при 1 МГц), -40 дБ (полная ширина полосы)

        КСВН (VSWR)

        1.2:1 (DC - 100 МГц), 1.6:1 (DC - 300 МГц)

        Изоляция

        -70 дБ (DC - 1 МГц), -40 дБ (полная ширина полосы)

        Скорость нарастания напряжения

        4000 В/мкс

        Амплитуда выходного сигнала

        ±10 В (50 Ом)

        Пик выходного тока

        1 A (≤7 Ом)

        Среднее значение выходного тока

        500 мА (сумма 2 каналов)

        Импеданс выхода

        3.3 Ом

        Входной импеданс

        50 Ом

        Входное напряжение смещения нуля

        1 мВ (управляемый)

        Входной ток смещения

        10 мкА (управляемый)

        Рабочая температура

        0 °C - 40 °C, без конденсации

        Интерфейс

        Последовательный

        Разъемы

        BNC (4 на передней панели)
        DB15 (штекерный) SIM интерфейс

        Мощность

        Питание подается от стойки SIM900, или дополнительно

        от пользовательского источника питания (±15 В и +5 В)

        Габаритные размеры

        1.5" × 3.6"× 7.0" (ШхВхД)

        Вес

        0.5 кг.

        Гарантия

        Один год

        Для доступа к файлам требуется Авторизация
        Техническая документация инвертирующего усилителя SIM954
        342.1 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        EPS175
        Фото EPS175 - Двухсторонние пластиковые зажимы для крепления корпусов электронных приборов, ширина: 1.75", 2 шт., Thorlabs
        EPS175 - Двухсторонние пластиковые зажимы для крепления корпусов электронных приборов, ширина: 1.75", 2 шт., Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        SFGF3
        Тип изделия
        кабели
        Тип кабеля
        кабели-переходники
        Тип разъема
        SMA
        Особенности
        для высокочастотных сигналов
        Фото SFGF3 - Кабель-переходник для высокочастотных сигналов, разъемы: SMA гнездовой, SMP гнездовой, длина: 3" (76 мм), Thorlabs
        SFGF3 - Кабель-переходник для высокочастотных сигналов, разъемы: SMA гнездовой, SMP гнездовой, длина: 3" (76 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        TMM8
        Тип изделия
        кабели
        Тип кабеля
        высокочастотные
        Фото TMM8 - Сверхвысокочастотный кабель, 2 штекерных разъема: 2.4 мм, длина: 8" (203 мм), Thorlabs
        TMM8 - Сверхвысокочастотный кабель, 2 штекерных разъема: 2.4 мм, длина: 8" (203 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF125
        Фото EF125 - Пассивный электрический фильтр высоких частот, полоса пропускания: >50 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF125 - Пассивный электрический фильтр высоких частот, полоса пропускания: >50 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        TMKM4
        Тип изделия
        кабели
        Тип кабеля
        высокочастотные
        Фото TMKM4 - Сверхвысокочастотный кабель, 2 разъема: штекерный разъем: 2.4 мм, штекерный разъем: 2.92 мм, длина: 4" (102 мм), Thorlabs
        TMKM4 - Сверхвысокочастотный кабель, 2 разъема: штекерный разъем: 2.4 мм, штекерный разъем: 2.92 мм, длина: 4" (102 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        TMKF4
        Тип изделия
        кабели
        Тип кабеля
        высокочастотные
        Фото TMKF4 - Сверхвысокочастотный кабель, 2 разъема: штекерный разъем: 2.4 мм, гнездовой разъем: 2.92 мм, длина: 4" (102 мм), Thorlabs
        TMKF4 - Сверхвысокочастотный кабель, 2 разъема: штекерный разъем: 2.4 мм, гнездовой разъем: 2.92 мм, длина: 4" (102 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        STO8P
        Комплектующие
        разъемы
        Фото STO8P - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусе TO-8, Thorlabs
        STO8P - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусе TO-8, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT500
        Тип изделия
        bnc терминаторы
        Фото FT500 - Укороченный BNC терминатор, постоянное сопротивление: 50 Ом, Thorlabs
        FT500 - Укороченный BNC терминатор, постоянное сопротивление: 50 Ом, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT102
        Тип изделия
        bnc терминаторы
        Фото FT102 - Укороченный BNC терминатор, постоянное сопротивление: 1 кОм, Thorlabs
        FT102 - Укороченный BNC терминатор, постоянное сопротивление: 1 кОм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        DVM1
        Фото DVM1 - Цифровой мультиметр, Thorlabs
        DVM1 - Цифровой мультиметр, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
