Описание
510-535 нм + 1020-1070 нм (артикул Optogama 6336) — многополосное лазерное зеркало: в отличие от обычного лазерного зеркала, рассчитанного на одну узкую полосу длин волн, это зеркало спроектировано так, чтобы одновременно с высоким коэффициентом отражать сразу несколько отдельных, не связанных между собой диапазонов длин волн — это нужно там, где через одну и ту же оптическую схему одновременно проходит излучение нескольких разных лазеров.
Такая многополосная конструкция особенно востребована в лазерных системах с несколькими длинами волн — например, там, где основной инфракрасный лазер сочетается с его же преобразованными по частоте («удвоенными» или «утроенными») гармониками в зелёной или ультрафиолетовой части спектра: одно многополосное зеркало заменяет собой сразу несколько узкополосных.
Спроектировать и изготовить покрытие сразу для нескольких несмежных полос длин волн заметно сложнее, чем для одной сплошной полосы: инженерам приходится подбирать десятки, а иногда и сотни слоёв покрытия так, чтобы интерференционные эффекты складывались в нужный результат сразу на всех требуемых участках спектра, а не портили отражение на одном из них ради другого.
Компания Optogama производит прецизионную лазерную оптику под конкретные технические требования заказчика — все параметры изделия 6336 (диапазон длин волн, угол падения, материал подложки, коэффициент отражения или ослабления) рассчитываются и контролируются индивидуально для каждой партии, что гарантирует стабильную работу в составе конкретной лазерной системы.
Характеристики
- Артикул: 6336; производитель: Optogama
- Рабочие диапазоны: 510-535 нм + 1020-1070 нм нм
- Угол падения: 45°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание

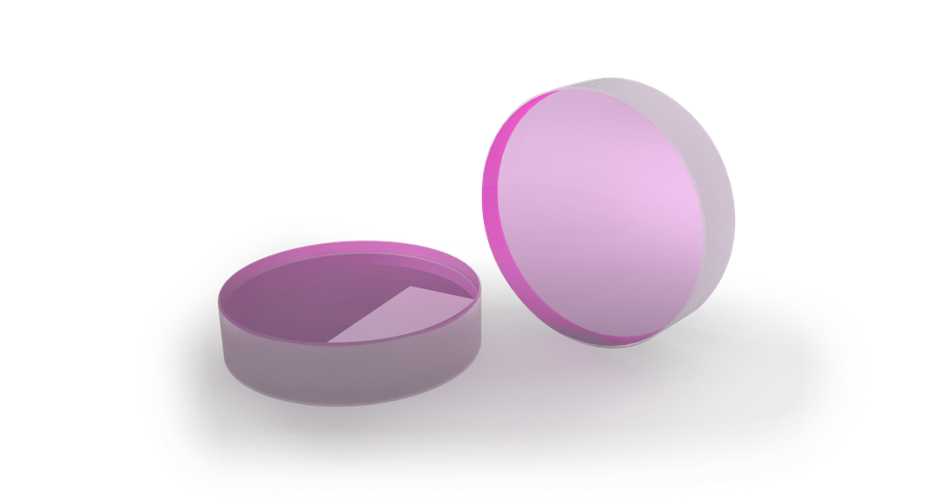

Представленные зеркала Optogama обеспечивают высокую отражательную способность в нескольких определенных спектральных диапазонах при определенном угле падения и поляризации. Отражательные свойства обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые аккуратно наносятся на оптические подложки из плавленого кварца.
|
Особенности: - Материал подложки: плавленый кварц (UVFS); - Стандартные размеры: ⌀25.4x5 мм; - Высокий коэффициент отражения в заданном спектральном диапазоне; - 0° или 45° - угол падения; - Изготовление элементов на заказ.
|
Применения: - Одновременное управление основным лазерным пучком и гармониками; - Юстировка лазерной системы с помощью излучения видимого диапазона. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Размеры подложки |
⌀25.4x5 мм |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 arcsec |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
4 Дж/см2@1064 нм, 10 нс (для 510-535 нм + 1020-1070 нм) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
