Описание

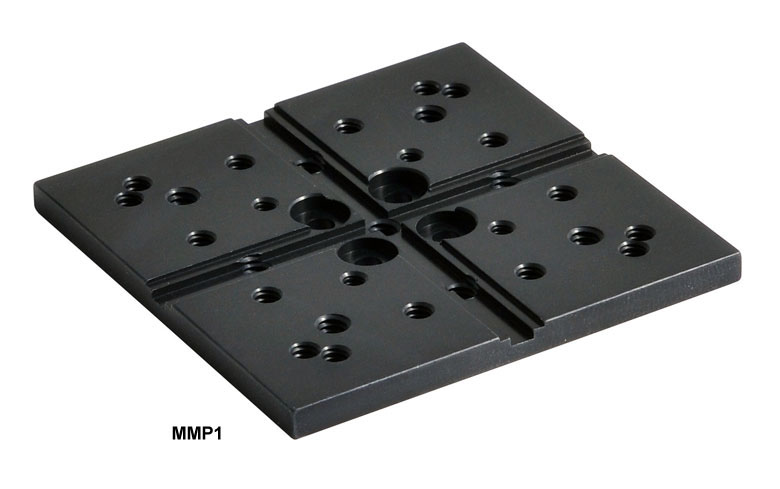

MMP1/M — сменная метрическая монтажная площадка для совместимых флексурных платформ позиционирования. Она формирует удобный интерфейс между подвижной частью платформы и держателями волокна, объектива, образца или другого небольшого компонента. Изделие является пассивной механической принадлежностью и не добавляет платформе самостоятельных степеней свободы.
На площадке предусмотрены резьбовые отверстия M2, M3 и M4. Несколько типоразмеров помогают согласовать крепления различных принадлежностей, но не гарантируют совместимость любого аксессуара по расположению отверстий. Перед установкой проверяют чертеж, межосевые расстояния, опорную площадь и возможность надежного зацепления винтов.
Два перекрестных паза шириной 3 мм обеспечивают дополнительные монтажные возможности для соответствующих принадлежностей. Паз не следует описывать как прецизионную линейную направляющую: после выбора положения компонент фиксируют, а дальнейшее позиционирование выполняет сама платформа. Заявленные ход, точность и повторяемость привода не являются свойствами одной плоской площадки.
MMP1/M применяется, в частности, с соответствующими трехосевыми платформами NanoMax. Конкретную совместимость с другими сериями проверяют по списку принадлежностей, не распространяя назначение на все изделия с упругими направляющими. Метрическая модификация отличается от дюймовой MMP1, имеющей другой набор резьбовых интерфейсов.
При сборке выбирают крепеж с учетом толщины присоединенного основания и доступной глубины резьбы. Чрезмерно длинный винт может упереться в нижнюю деталь или нарушить движение, а слишком короткий — не обеспечить достаточную фиксацию. Площадку устанавливают на чистые сопрягаемые поверхности и не используют затяжку для исправления заметного перекоса.
Допустимая нагрузка определяется всей системой: платформой, площадкой, держателем и расположением центра тяжести установленного оборудования. Нельзя автоматически присваивать принадлежности отдельную грузоподъемность без ее спецификации. Волокна и кабели разгружают, чтобы внешние усилия не меняли положение закрепленного узла и не искажали результат тонкой юстировки.
Характеристики
- Артикул: MMP1/M.
- Тип: монтажная площадка для совместимых флексурных платформ.
- Резьбовые отверстия: M2, M3 и M4.
- Дополнительные посадки: два перекрестных паза шириной 3 мм.
- Исполнение: метрическое; не равно дюймовой MMP1 по резьбам.
- Пример применения: метрические трехосевые платформы NanoMax.
- Собственные приводы и электронные функции: отсутствуют.
- Геометрию монтажа и совместимость уточняют по чертежу.
Отрасли применения
- Оптическая юстировка: закрепление держателей и небольших устройств на подвижной части совместимой платформы.
- Волоконные лаборатории: сборка интерфейса между флексурным позиционером и держателем волокна либо собирающей оптики.
- Разработка приборов: механическое согласование метрических аксессуаров с интерфейсами M2/M3/M4 без приписывания площадке характеристик привода.
