Поставщик
|
Thorlabs |
|
Артикул
|
MLQF4550 |
|
Типы изделий
|
лазеры |
|
Тип лазера
|
квантово-каскадные |
|
Выходная мощность (мВт)
|
до 500 |
|
Особенности лазера
|
c резонатором Фабри-Перо |
|
Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Особенности
|
c резонатором Фабри-Перо |
Описание

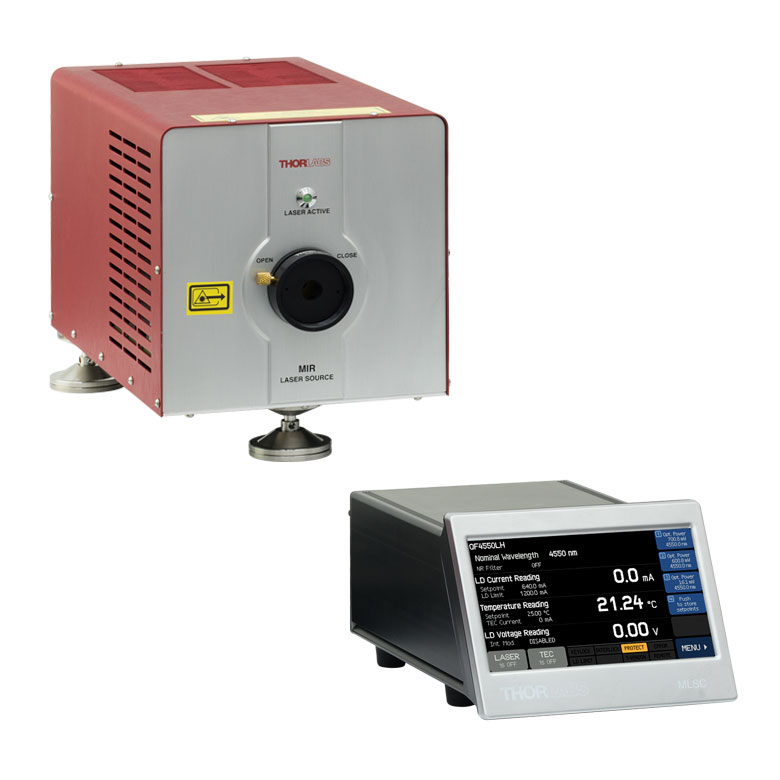

MLQF4550 — интегрированная квантово-каскадная лазерная система среднего ИК-диапазона с резонатором Фабри–Перо. В поставочное решение входят откалиброванная головка и согласованный контроллер с сенсорным экраном. Модель предназначена для исследовательских оптических трактов, где важны значительная выходная мощность и спектрально протяженное излучение в районе выбранной центральной длины волны.
Номинальный центр спектра равен 4,55 мкм, минимальная суммарная мощность составляет 250 мВт. Это интегральный показатель по всей рабочей полосе: его нельзя целиком отнести к отдельной спектральной линии. Фабри–перовская схема отличается от DFB-источника с узким одночастотным выходом, поэтому их не следует считать взаимозаменяемыми в спектроскопической задаче.
Для MLQF4550 приведена приблизительная спектральная ширина 50 см⁻¹. Такое значение описывает распределение в шкале волнового числа, а не напрямую в микрометрах. Положение отдельных мод и фактическую спектральную форму учитывают при выборе фильтров, детектора и исследуемой полосы поглощения; одного центрального значения для строгого спектрального совпадения недостаточно.
Выходной пучок вертикально поляризован, что имеет значение для отражающих поверхностей и поляризационно чувствительной оптики. Все внешние компоненты должны работать в среднеинфракрасной области: прозрачность стекла в видимом свете не подтверждает пригодность на 4,55 мкм. Реально доставляемый к объекту поток зависит от потерь окон, линз и иных элементов.
Заводская калибровка относится к согласованной головке и управляющей электронике. При включении соблюдают установленную изготовителем последовательность и не подменяют штатный контроллер произвольным токовым источником. Для количественных опытов дополнительно проверяют сигнал в рабочей плоскости, поскольку калиброванный выход не компенсирует последующие изменения пользовательского тракта.
Невидимое мощное излучение требует закрытого либо контролируемого распространения, подходящих поглотителей и защиты от случайных отражений. Юстировку проводят среднеинфракрасным приемником соответствующего диапазона. Научное применение в визуализации или биофотонике не означает разрешения использовать систему как медицинское изделие без отдельного подтверждения.
Характеристики
- Артикул: MLQF4550.
- Тип: готовая квантово-каскадная лазерная система.
- Резонатор: Фабри–Перо; спектрально широкополосное излучение.
- Центральная длина волны: 4,55 мкм.
- Минимальная интегральная мощность: 250 мВт.
- Приблизительная спектральная ширина: 50 см⁻¹.
- Поляризация оптического выхода: вертикальная.
- Основные части: заводски откалиброванная лазерная головка и сенсорный контроллер.
- Внешние оптика и приемники выбираются для среднего ИК-диапазона.
Отрасли применения
- Среднеинфракрасные исследования: освещение образцов системой MLQF4550 при согласовании спектра и отклика детектора.
- Научная визуализация и микроскопия: построение ИК-каналов около 4,55 мкм с подходящими окнами, линзами и средствами регистрации.
- Испытания оптических материалов: оценка пропускания и отражения в полосе MLQF4550; узкополосную спектроскопическую пригодность проверяют по фактическому спектру.
