Описание

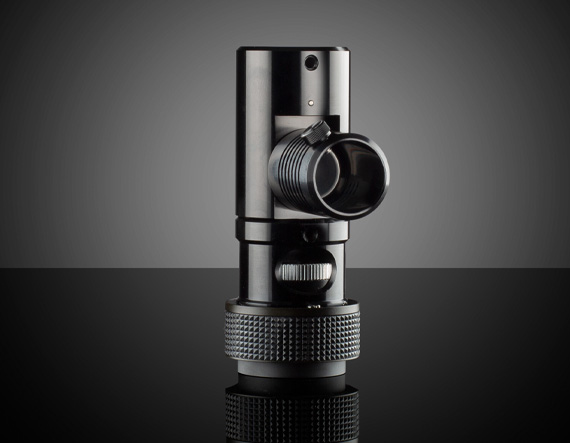

Коаксиальный фокусируемый нижний модуль 7X VIS для Mitutoyo 13-415, Edmund Optics. Модуль устанавливают в совместимую сборку с выбранным объективом Mitutoyo. Не переносят на него ход 10 мм стандартного нижнего модуля. Каталог серии предупреждает, что объективы с коррекцией на бесконечность могут ограничить полезную часть зумирования из-за неравномерности освещения.
Коаксиальная подсветка вводится в тракт наблюдения вдоль его оптической оси. Такая геометрия полезна при рассмотрении отражающих поверхностей, когда боковое освещение дает тени или блики, скрывающие нужную деталь. Контраст зависит от отражения объекта и геометрии всей системы, поэтому оценку делают на реальном образце.
Для полной сборки нужны совместимые видеотрубка, верхний зум-модуль и нижний модуль, а также камера и осветитель. Конфигурацию объектива подбирают по рабочему расстоянию, полю зрения и разрешению. Ход внутренней фокусировки показывает, насколько можно сместить плоскость резкости, и не равен расстоянию от объектива до образца.
После сборки проверяют фокус и освещение и в центре изображения, и по краям. При переходе между крайними положениями зума контролируют резкость и виньетирование. При количественных измерениях калибруют масштаб с помощью меры на том же увеличении: небольшая коррекция фокуса или другое рабочее расстояние могут изменить масштаб.
Перед заказом сопоставляют присоединительные размеры с фактической ревизией системы и типом световода. Наличие коаксиального порта не означает, что источник и световод входят в поставку. Если предполагается несколько объективов, для каждого отдельно записывают конфигурацию, полученное поле зрения и доступный интервал масштабирования.
Параметры проверяют в условиях применения. При повторной установке фиксируют настройки и используют тот же контрольный образец или оптическую базу. Это позволяет отличить свойства изделия от изменений во внешнем тракте и корректно сравнить результаты.
Характеристики
- Артикул: 13-415.
- Видимый диапазон
- версия под объективы Mitutoyo
- внутренний ход 5 мм
- грубая и точная настройка
Отрасли применения
- Машинное зрение: наблюдение мелких элементов в отраженном свете.
- Видеомикроскопия: сборка модульных систем видимого диапазона.
