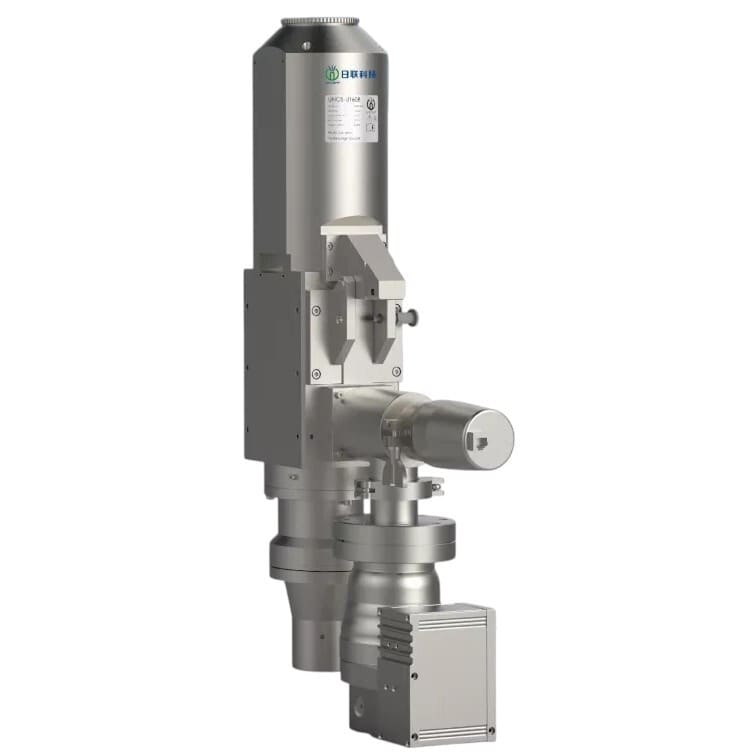

Микрофокусный рентгеновский источник открытого типа MFocus-U160B, 160 Кв, 64 Вт

MFocus-U160B – промышленный микрофокусный рентгеновский источник с открытой рентгеновской трубкой, рассчитанный на задачи высокоточной рентгеновской инспекции и неразрушающего контроля.

Конструкция источника ориентирована на получение изображений с большим геометрическим увеличением. Минимальное расстояние от фокуса до объекта составляет менее 500 мкм, благодаря чему контролируемое изделие можно располагать максимально близко к зоне формирования рентгеновского излучения. Угол раскрытия пучка более 170° дополнительно расширяет возможности системы при исследовании миниатюрных элементов и сложных сборок.

MFocus-U160B подходит для встраивания в промышленные рентгеновские установки, лабораторные комплексы, системы контроля электроники и автоматизированные линии инспекции.

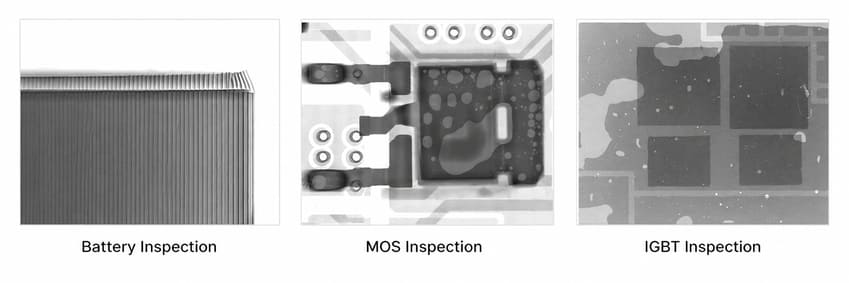

Области применения:

• Контроль корпусов интегральных микросхем и микросборок;
• Рентгеновский анализ паяных соединений;
• Обнаружение пустот и дефектов пайки;
• Контроль внутренних соединений и структуры аккумуляторных ячеек;
• Инспекция металлических деталей и узлов;
• Контроль пластиковых и комбинированных изделий;
• Выявление внутренних трещин, пор, включений и технологических дефектов;
• Применение в установках высокоразрешающей 2D-рентгенографии;
• Интеграция в промышленные системы неразрушающего контроля.

Преимущества:

• Большое геометрическое увеличение. Минимальное расстояние фокус–объект – 500 мкм позволяет размещать объект практически вплотную к фокусной зоне и детально исследовать миниатюрные элементы;
• Широкий угол излучения. Угол рентгеновского пучка более 170° обеспечивает широкое поле обзора и удобен для построения высокоувеличительных систем контроля;
• Напряжение до 160 кВ. Источник подходит не только для электроники, но и для изделий с более высокой плотностью и толщиной материала;
• Высокий ток трубки. Значение до 1000 мкА позволяет получать необходимую интенсивность излучения для различных режимов инспекции;
• Мощная мишень. Допустимая мощность на мишени до 15 Вт расширяет рабочий диапазон источника при проведении интенсивных исследований;
• Гибкий выбор режима контроля. Диапазон 30–160 кВ позволяет подбирать параметры излучения под конкретный материал и толщину объекта;
• Открытая конструкция трубки. Такое исполнение ориентировано на высокоточную микрофокусную инспекцию и специализированные системы с большим увеличением.

Технические характеристики:
