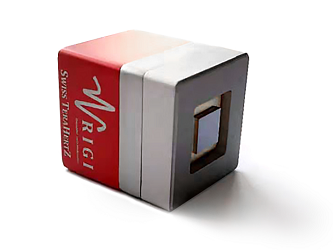

Компактная неохлаждаемая высокочувствительная микроболометрическая камера RIGI от Swiss Terahertz - уникальное решение для задач профильметрии пучка в диапазоне от 1.2 мкм – 20 мкм. Для заказа также доступны модели для работы в терагерцовом диапазоне.
|
Особенности: - Компактная камера; - Широкий динамический диапазон; - Низкий температурный дрейф; - Размер пикселя: 15 мкм (мин.) - Активная область: > 29х16 мм (макс.) - Исключительно высокая чувствительность; - Большой выбор моделей. |
Применения: - Профилирование пучка; - Неразрушающий контроль; - Системы визуализации; - Контроль качества; - Безопасность и наблюдение; - Оптическое выравнивание; - Обнаружение дрожания пучка (джиттера). |
Технические характеристики микроболометрических камер RIGI:
|
Характеристики |
Значения |
|
Детектор |
Неохлаждаемая FPA микроболометрическая матрица |
|
Шаг |
17 мкм (зависит от модели: от 15 мкм) |
|
Затвор |
Интегрированный (автоматическая коррекция фона) |
|
Активная область |
10.8 x 8.2 мм |
|
Размер матрицы |
640 x 480 пикселей (зависит от модели: от 80х80 до 1920х1080 пикселей) |
|
Эквивалентная шуму разность температур |
< 70 мК @ f/1300К |
|
Чувствительность |
1.2 мкм – 20 мкм / (< 1 ТГц : 18 ТГц) |
|
Частота кадров |
50 Гц (Опция: 10 Гц, 30 Гц, 60 Гц) |
|
Питание |
через USB |
|
Вес |
< 100 г |
|
Размеры |
Прибл. (Ш х В х Д): 4 см x 4 см x 4,5 см |
|
Объектив |
2-16 мкм |
|
Материал оптического окна |
Ge, Si, Al2O3, под заказ |
Спецификация на ТГц фильтр (QMC Inc.):
|
Характеристики |
Значения |
|
Частота среза |
1; 2; 3; 6; 9; 18 ТГц |
|
Коэффициент пропускания |
> 80 % |
|
Пропускание за пределами рабочей области |
<0.1 % |
Модели микроболометрическая камер RIGI:
|
Модель |
Размер матрицы |
Размер пикселя |
|
RIGI S1 |
80х80 |
25 мкм |
|
RIGI S1E |
80х80 |
25 мкм |
|
RIGI S2 |
160х120 |
25 мкм |
|
RIGI S3 |
160х120 |
17 мкм |
|
RIGI S4 |
240х180 |
17 мкм |
|
RIGI M1 |
384х288 |
25 мкм |
|
RIGI M2 |
640х480 |
17 мкм |
|
Модели большего размера |
до 106 пикселей |
зависит от модели |

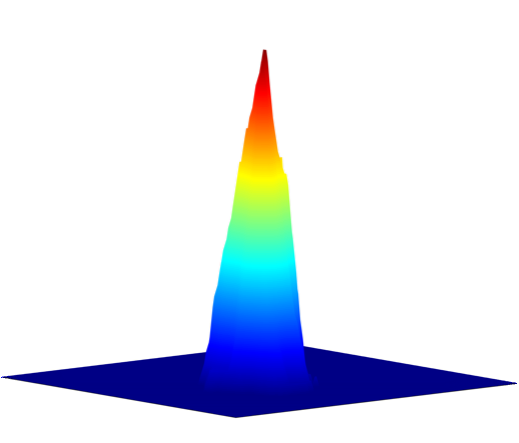

Визуализация терагерцового источника
С помощью камеры RIGI была проведена регистрация излучения одномодового лазера, работающего в импульсном режиме. Камера продемонстрировала высокую чувствительность: эквивалентная мощность шума (NEP) на пиксель менее 1.5 пВт/Гц0.5
|
Детали эксперимента: - Квантово-каскадный ТГц лазер; - Частота: 4.6 ТГц; - Мощность: 0.6 мкВт; - Время сбора данных: 50 мкс; - Регистрация: 1 импульс. - NEP/пиксель < 1.5 пВт/Гц0.5 Измерения были проведены Лоренцо Боско (Quantum optoelectronics, ETH Zurich, Switzerland) |
Визуализация пучка ТГц лазера |
Эксперименты по профилированию пучка: Alpes Lasers LLC (Швейцария)
Измерения были проведены с использованием модели S2 (160x120, 25 мкм).

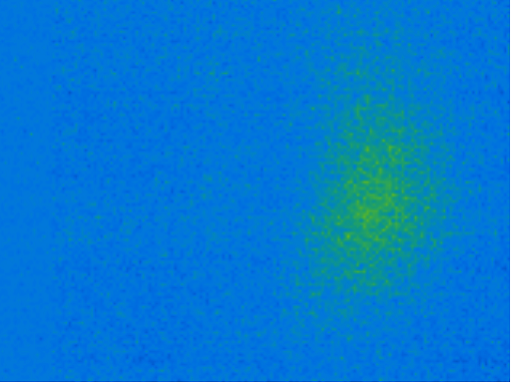

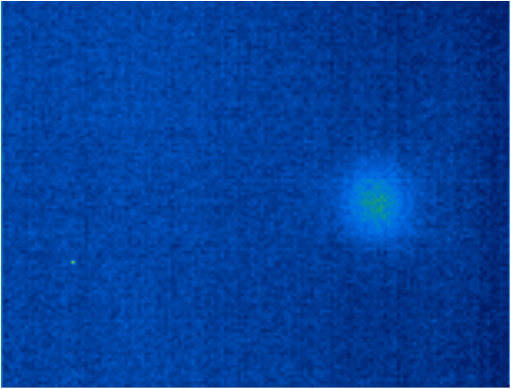

Лазер: 1.8 мкм (непрерывный режим) – один кадр
|
Мощность: 0.63 мкВт (CW); регистрация: < 500 мкс |
Мощность: 10 мкВт (CW); регистрация: < 50 мкс |

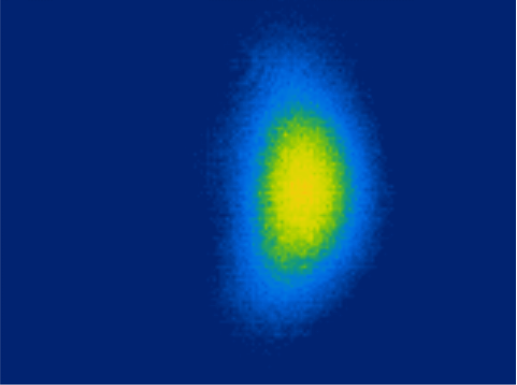

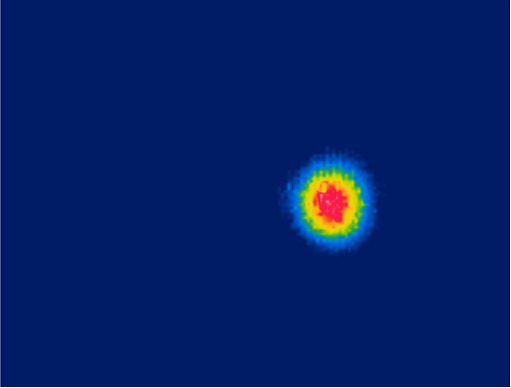

Лазер: 9.7 мкм (импульсный режим) – один кадр
|
Мощность: 4.4 мкВт; регистрация: < 500 мкс |
Мощность: 30 мкВт; регистрация: < 500 мкс |

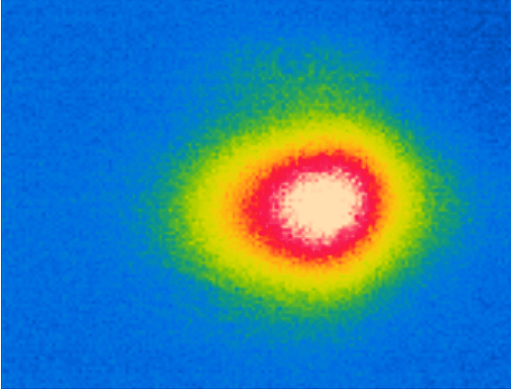

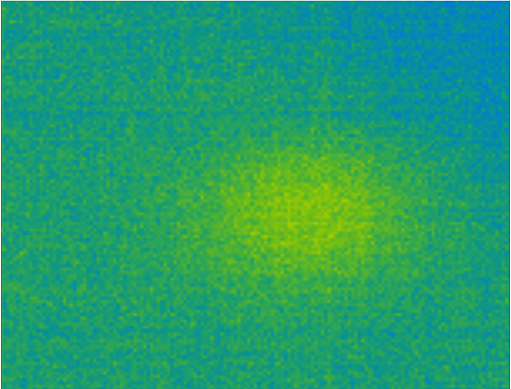

Лазер: 12.175 мкм (непрерывный режим) – один кадр
|
Мощность: 1 мкВт; регистрация: < 500 мкс |
Мощность: 22 мкВт; регистрация: 50 мкс |
|
