Описание

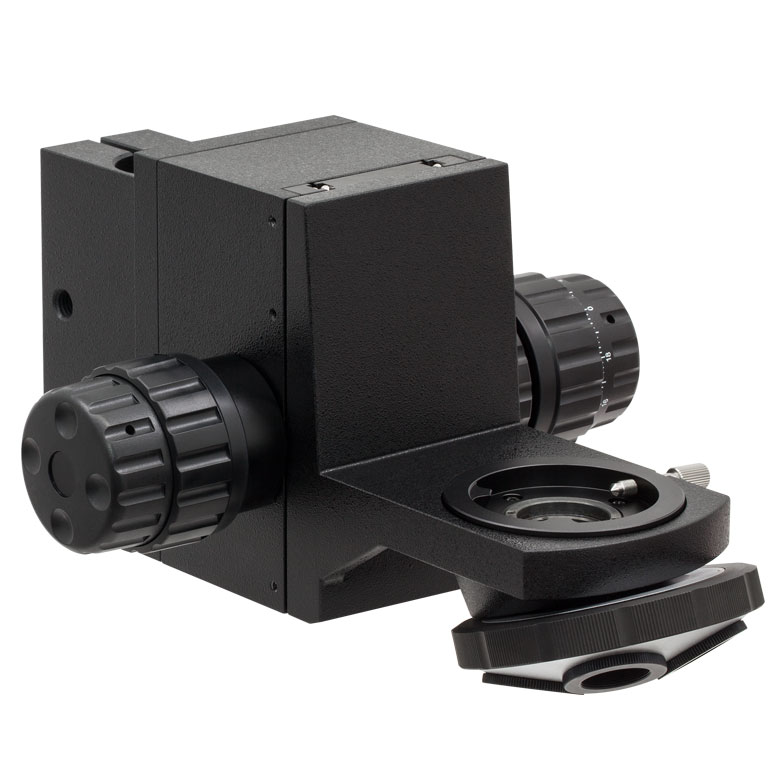

MGZ30 — ручной блок фокусировки для построения микроскопических и других систем визуализации на опорной стойке. Он перемещает объективный узел вдоль оси Z, позволяя менять положение фокуса относительно исследуемого объекта. Изделие является механической частью микроскопа и само по себе не включает тубусную линзу, камеру или готовый полный канал формирования изображения.
Диапазон вертикального перемещения составляет 30 мм. Предусмотрены коаксиальные органы грубой и тонкой настройки: грубая подача равна 40 мм за оборот, тонкая — 225 мкм за оборот. Эти величины характеризуют передаточное отношение регуляторов; большой ход за оборот грубой ручки не отменяет конечного рабочего диапазона механизма.
Встроенный револьвер рассчитан на пять объективов и имеет посадочные резьбы M26 × 36 TPI, эквивалентные приблизительно M26 × 0,706 мм. В комплекте предусмотрены пять адаптеров для объективов с резьбой RMS. Наличие переходников не означает, что любые объективы автоматически окажутся парфокальными или согласованными по оптической системе.
Максимальная вертикальная нагрузка составляет 4,5 кг. Блок предназначен для установки на стойку диаметром 1,5 дюйма; стойка и основание не включены в описываемую поставку. Выбор опоры должен учитывать массу всей присоединенной части, ее вынос и удобство доступа к ручкам. Компактное крепление не освобождает от проверки устойчивости собранного микроскопа.
В архивной таблице для ручной модификации указано разрешение 2,25 мкм. Параметры моторизованной MGZ30-MOT нельзя переносить на MGZ30: у ручной версии не следует заявлять USB-управление или моторный шаг 50 нм. Сравнение вариантов важно при закупке, поскольку одинаковый диапазон Z не означает одинаковое оснащение и способ задания положения.
Перед использованием проверяют геометрию смены объективов, расстояние до образца и отсутствие столкновений при перемещении. Тонкую ручку используют после предварительного вывода объекта в область фокуса. Стабильность изображения зависит также от выбранной стойки, крепления камеры и тепловых условий; блок фокусировки не заменяет виброизолированную опорную систему.
Характеристики
- Модель: MGZ30.
- Тип: ручной блок фокусировки для стойки Ø1,5″.
- Ось перемещения: Z; диапазон 30 мм.
- Грубая подача: 40 мм/оборот; тонкая: 225 мкм/оборот.
- Каталожное разрешение ручной версии: 2,25 мкм.
- Вертикальная нагрузка: до 4,5 кг.
- Револьвер: пять позиций, резьба M26 × 36 TPI.
- Включены пять адаптеров под RMS-объективы.
- Стойка, основание и объективы подбираются отдельно.
Отрасли применения
- Разработка микроскопов: создание ручного узла фокусировки в самостоятельно собираемой визуализирующей системе.
- Лабораторная микроскопия: смена нескольких совместимых объективов и настройка расстояния до образца по Z.
- Оптическое приборостроение: установка объективного блока на стойке при согласовании нагрузки, высоты и оптической архитектуры.
