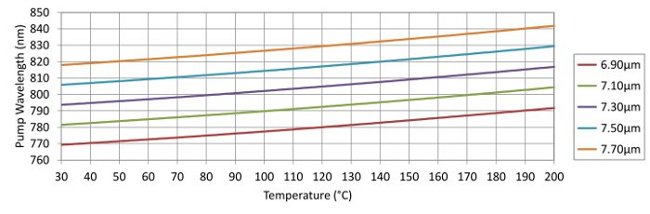

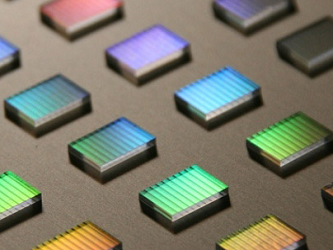

Периодически поляризованные кристаллы ниобата лития, легированные оксидом магния (MgO:PPLN), для генерации суммарной частоты (ГСЧ) при накачке излучением лазера на 1550 нм или перестраиваемым титан-сапфировым (или аналогичным ему) лазером позволяют на выходе получить излучение с перестраиваемой длиной волны в области зеленого спектра. Длину волны генерируемого излучения можно перестраивать за счет перестройки длины волны излучения накачки и изменяя температуру PPLN кристалла. Кристаллы поставляются в специальных держателях, готовые для работы в термокамере от компании Covesion.
Особенности:
- Многозонное просветляющее покрытие (R <1% для 470-550 нм, 720-840 нм, 1480-1590 нм);
- 5 периодически поляризованных структур (ширина 0.5 мм);
- Расстояние между поляризованными структурами: 0.2 мм;
- Плоскостность при 633 нм <λ/4;
- Параллелизм торцевых граней ±5 угловых минут;
- Соотношение длины штриха и пробела: 70:30;
- Качество поверхности: 20/10 scratch dig (характерный размер царапины/скола);
- Краевые сколы на торцах: менее 2 с характерным размером 100 мкм.

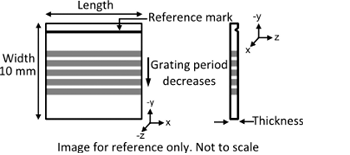

Геометрические параметры:
Толщина: 0.5 мм±0.05мм;
Ширина: 10 мм±0.5мм;
Длина: 40 мм±0.5мм, 20 мм±0.5мм, 10 мм±0.5мм, 5 мм±0.1мм, 1 мм±0.1мм
Технические характеристики MgO:PPLN кристаллов для генерации суммарной частоты излучения 1550 + 775-840 нм
|
Модель |
Длина волны излучения накачки (нм) |
Длина волны выходного излучения (нм) |
Период поляризованных структур
|
Температурный диапазон перестройки °C |
Длина кристалла
|
Апертура (мм²) |
|
MSFG1-0.5-1 |
775-840 & 1550 |
516-544 |
6.90, 7.10, 7.30, 7.50, 7.70 |
30-200 |
1 |
0.5x0.5 |
| MSFG1-0.5-3 | 775-840 & 1550 | 516-544 | 6.90, 7.10, 7.30, 7.50, 7.70 | 30-200 | 3 | 0.5x0.5 |
|
MSFG1-0.5-5 |
775-840 & 1550 |
516-544 |
6.90, 7.10, 7.30, 7.50, 7.70 |
30-200 |
5 |
0.5x0.5 |
|
MSFG1-0.5-10 |
775-840 & 1550 |
516-544 |
6.90, 7.10, 7.30, 7.50, 7.70 |
30-200 |
10 |
0.5x0.5 |
|
MSFG1-0.5-20 |
775-840 & 1550 |
516-544 |
6.90, 7.10, 7.30, 7.50, 7.70 |
30-200 |
20 |
0.5x0.5 |
|
MSFG1-0.5-40 |
775-840 & 1550 |
516-544 |
6.90, 7.10, 7.30, 7.50, 7.70 |
30-200 |
40 |
0.5x0.5 |
