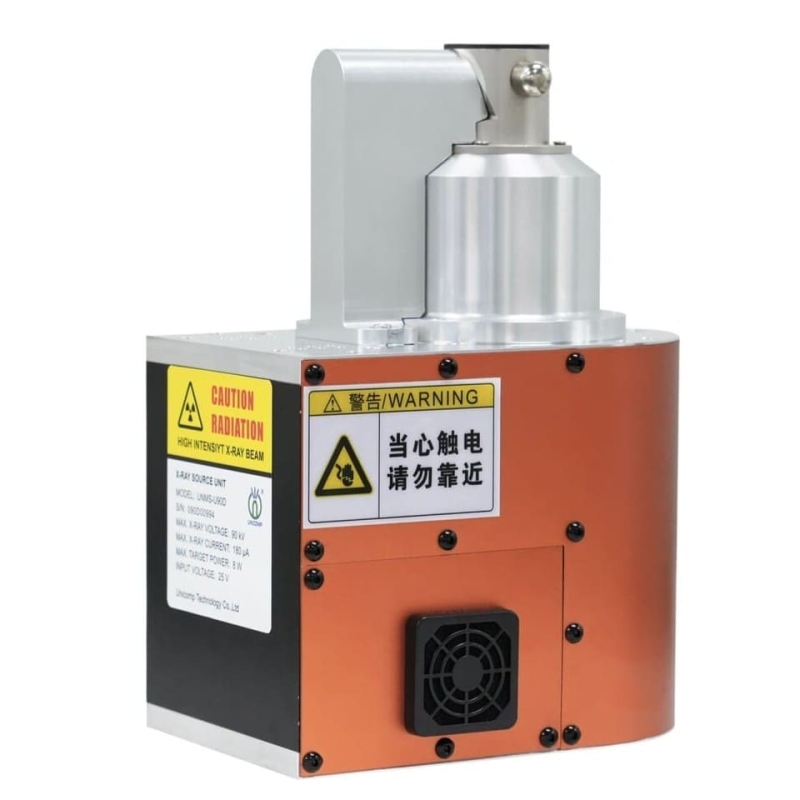

MFocus-U90D закрытый микрофокусный рентгеновский источник, 90 кВ, 8 Вт

MFocus-U90D – компактный интегрированный микрофокусный источник рентгеновского излучения закрытого типа, предназначенный прежде всего для контроля электроники, полупроводниковых компонентов, печатных плат и аккумуляторных элементов. Максимальное напряжение трубки составляет 90 кВ, а минимальный размер фокусного пятна – не более 5 мкм.

Источник построен на базе рентгеновской трубки с термоэмиссионным катодом и рассчитан на получение контрастных изображений внутренней структуры малогабаритных изделий. Рабочий диапазон 20–90 кВ позволяет изменять энергию излучения с учётом толщины и состава контролируемого объекта, а регулировка тока до 180 мкА обеспечивает настройку интенсивности рентгеновского пучка.

Максимальная мощность трубки составляет 8 Вт. Такое исполнение ориентировано на задачи, где приоритетными являются микрофокусное разрешение, компактность источника и стабильная работа при продолжительном контроле.

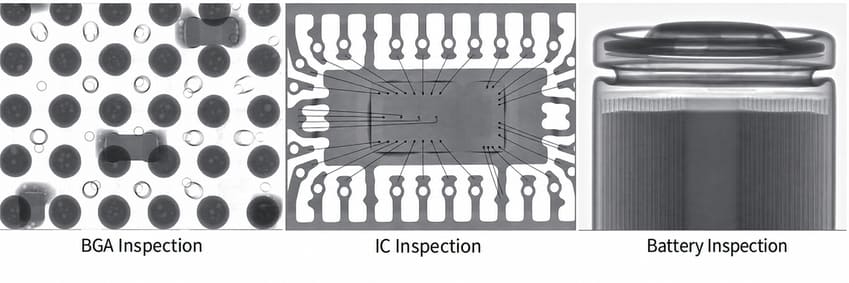

Области применения:

• Рентгеновский контроль печатных плат;
• Инспекция собранных печатных узлов;
• Исследование интегральных микросхем и полупроводниковых приборов;
• Выявление пустот, непропаев, смещения и других дефектов электронной сборки;
• Инспекция разъёмов и электрических контактов;
• Контроль кабельных жгутов и соединительных элементов;
• Исследование аккумуляторов для мобильной и потребительской электроники;
• Проверка внутренней конструкции небольших батарейных ячеек;
• Применение в лабораторных и производственных системах микрофокусной рентгенографии.

Преимущества:

• Микрофокус до 5 мкм – позволяет получать детализированные изображения мелких электронных компонентов и внутренних соединений;
• Оптимизирован для электроники – напряжение до 90 кВ хорошо подходит для контроля печатных плат, микросхем, разъёмов и небольших аккумуляторов;
• Широкий диапазон регулировки напряжения – значения от 20 до 90 кВ позволяют подобрать энергию излучения для объектов различной толщины и плотности;
• Регулировка тока до 180 мкА – обеспечивает возможность настройки интенсивности излучения под конкретную задачу контроля;

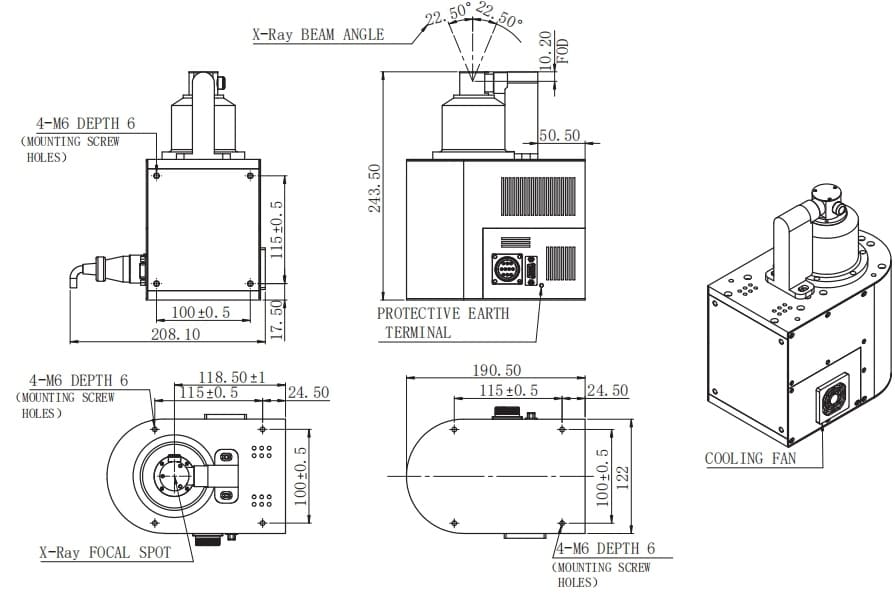

• Небольшое расстояние – 10,2 ± 0,2 мм способствует получению высокого геометрического увеличения при исследовании миниатюрных объектов;
• Компактное выходное окно – бериллиевое окно диаметром 8 мм и толщиной 0,1 мм соответствует задачам локальной высокоточной рентгенографии;
• Низкая потребляемая мощность – менее 35 Вт упрощает интеграцию источника в компактные инспекционные установки;
• Цифровое управление – позволяет интегрировать источник в автоматизированные системы инспекции и программно задавать рабочие параметры;
• Герметичная конструкция – закрытая рентгеновская трубка удобна для эксплуатации в серийных системах контроля и не требует обслуживания вакуумной системы пользователем.

Технические характеристики:
