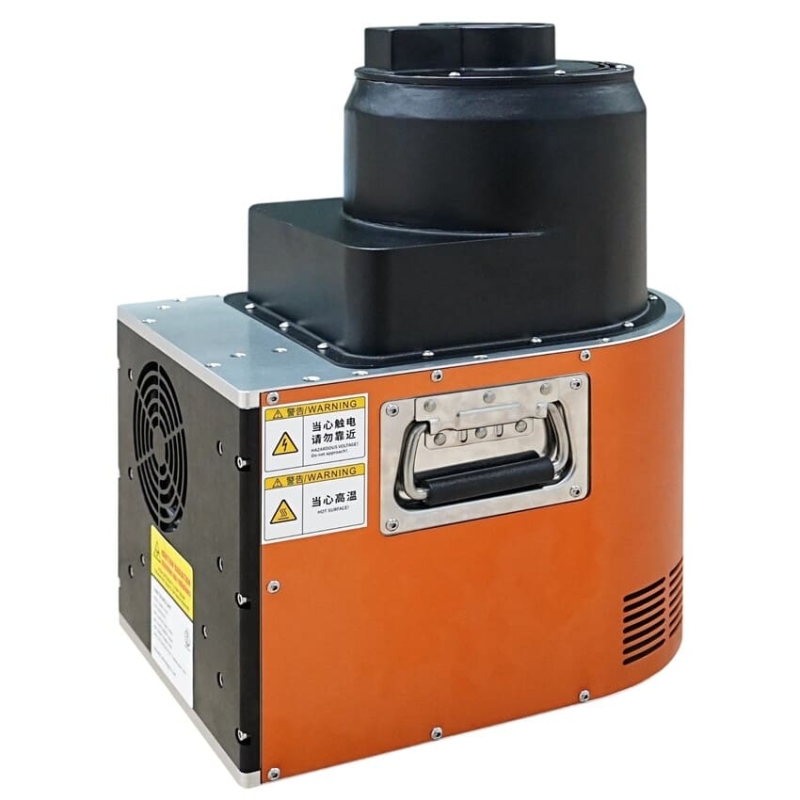

MFocus-U180B закрытый микрофокусный рентгеновский источник, 180 кВ, 90 Вт

MFocus-U180B – высоковольтный микрофокусный рентгеновский источник закрытого типа с максимальным напряжением на трубке 180 кВ. Модель предназначена для промышленной рентгенографии и неразрушающего контроля объектов, где одновременно требуются высокая детализация изображения и достаточная проникающая способность излучения.

Источник построен на базе рентгеновской трубки с термоэмиссионным катодом и цифровой системой управления. Минимальный размер фокусного пятна составляет не более 8 мкм, что позволяет получать изображения мелких конструктивных элементов с высоким геометрическим увеличением. Максимальная мощность трубки 90 Вт обеспечивает эффективный контроль электронных компонентов, аккумуляторных элементов, металлических и полимерных деталей.

Широкий диапазон рабочего напряжения 40–180 кВ и тока трубки до 500 мкА позволяет подбирать режим экспозиции в зависимости от материала, толщины и требуемого разрешения. Источник рассчитан на непрерывный режим работы и может интегрироваться в автоматизированные установки рентгеновского контроля и инспекционные системы.

Области применения:

• Рентгеновский контроль корпусов интегральных микросхем;
• Инспекция печатных плат;
• Контроль пайки, внутренних соединений и электронных компонентов;
• Контроль тяговых и промышленных аккумуляторных элементов;
• Инспекция внутренних дефектов металлических деталей;
• Контроль пластиковых и композитных изделий;
• Обнаружение пустот, трещин, непропаев, включений и других внутренних дефектов;
• Применение в автоматизированных системах 2D-рентгенографии и промышленного неразрушающего контроля.

Преимущества:

• Высокая проникающая способность. Напряжение до 180 кВ позволяет исследовать более плотные и массивные объекты по сравнению с низковольтными микрофокусными источниками;
• Микрофокус до 8 мкм. Малый размер фокусного пятна способствует получению чётких рентгеновских изображений мелких элементов и дефектов;
• Большой угол излучения. Пучок 94 ± 3° удобен для построения систем с широким полем обзора и высоким геометрическим увеличением;
• Стабильность излучения. Цифровое управление параметрами трубки обеспечивает повторяемость режимов при серийном контроле продукции;
• Гибкая настройка экспозиции. Напряжение 40–180 кВ и ток до 500 мкА позволяют адаптировать источник к объектам различной плотности и толщины;
• Непрерывный режим работы. Источник подходит для интеграции в производственные линии и автоматические рентгеновские инспекционные комплексы;
• Удобство системной интеграции. Управление через интерфейс RS-232 упрощает подключение к промышленным ПК, контроллерам и программному обеспечению установки;

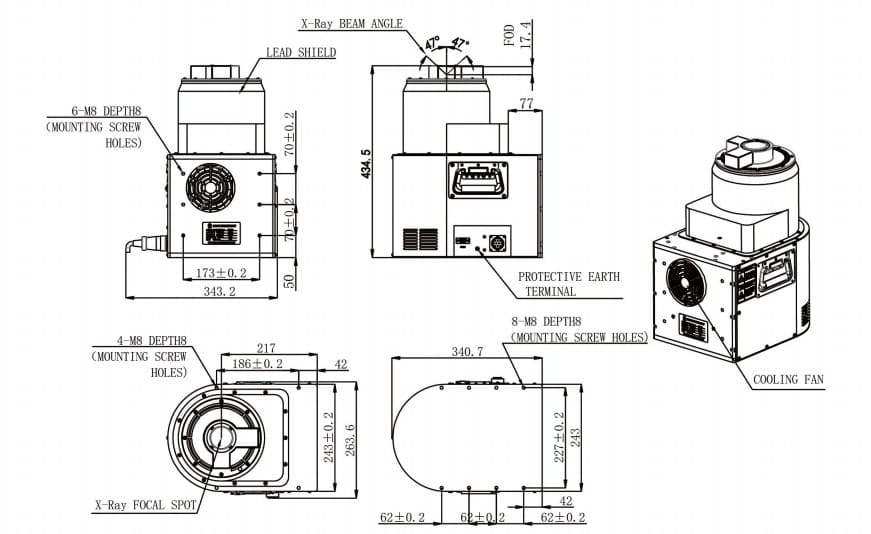

• Компактная геометрия контроля. Расстояние от фокуса до объекта 17,4 мм позволяет размещать исследуемый объект близко к фокусу и получать значительное геометрическое увеличение.

Технические характеристики:
