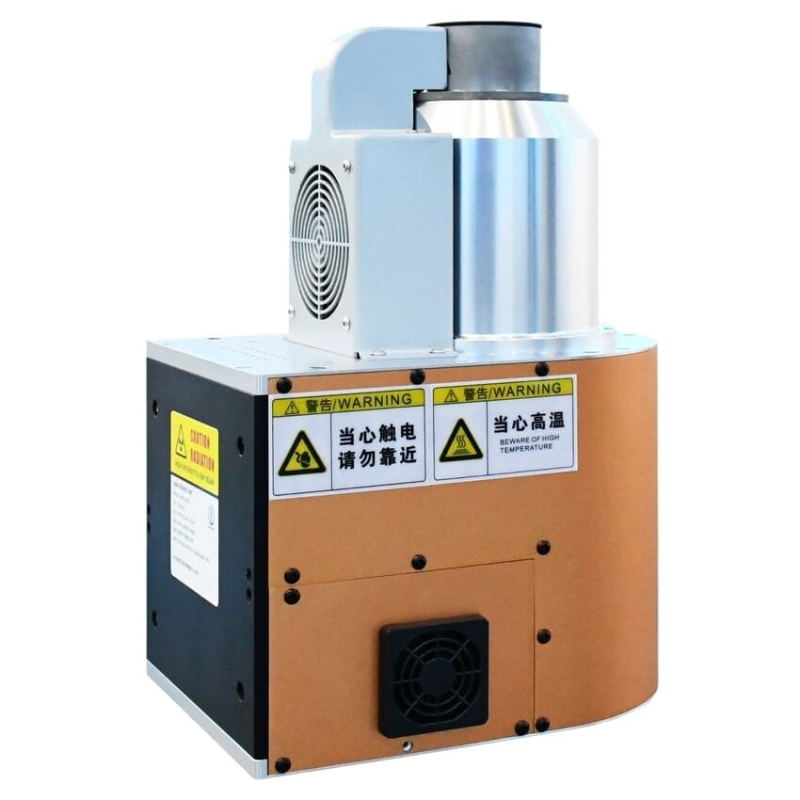

MFocus-U150B закрытый микрофокусный рентгеновский источник, 150 Кв, 60 Вт

MFocus-U150B – компактный микрофокусный рентгеновский источник закрытого типа для промышленного неразрушающего контроля, рентгеновской инспекции электроники и исследования внутренних структур изделий. Источник работает в диапазоне напряжения 40–150 кВ и формирует рентгеновское излучение с минимальным размером фокусного пятна до 7 мкм.

Модель оснащена рентгеновской трубкой с термоэмиссионным катодом и цифровым управлением. Максимальная мощность трубки составляет 60 Вт, а ток регулируется в диапазоне до 400 мкА. Такое сочетание параметров позволяет выбирать оптимальный режим как для высокодетальной инспекции электронных компонентов, так и для контроля объектов, требующих повышенной проникающей способности излучения.

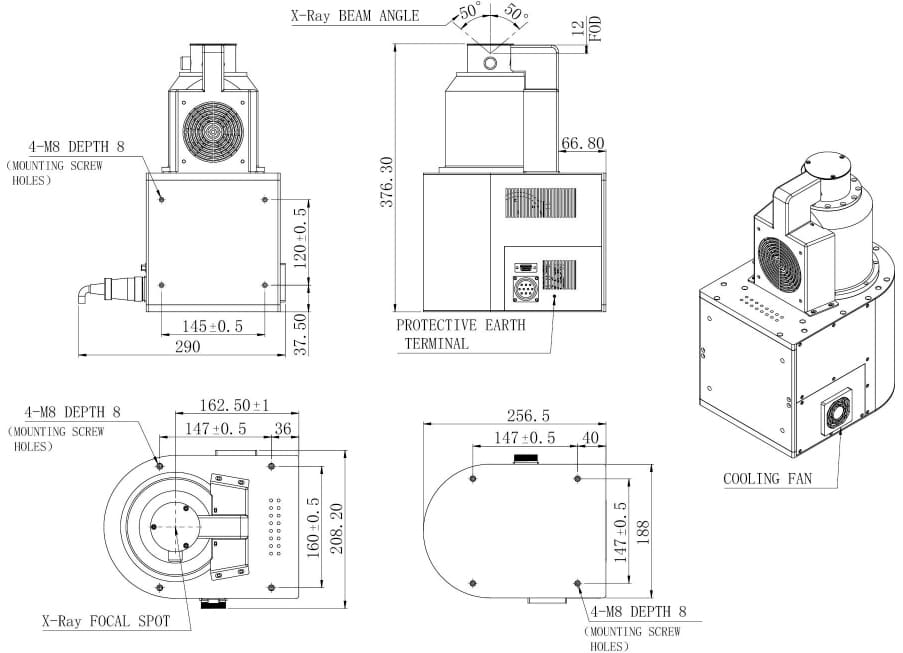

Расстояние от фокуса до объекта составляет 12 ± 0,5 мм. В сочетании с широким углом выхода рентгеновского пучка 100 ± 3° это позволяет эффективно использовать источник в системах с геометрическим увеличением и получать информативные изображения внутренних элементов контролируемого изделия.

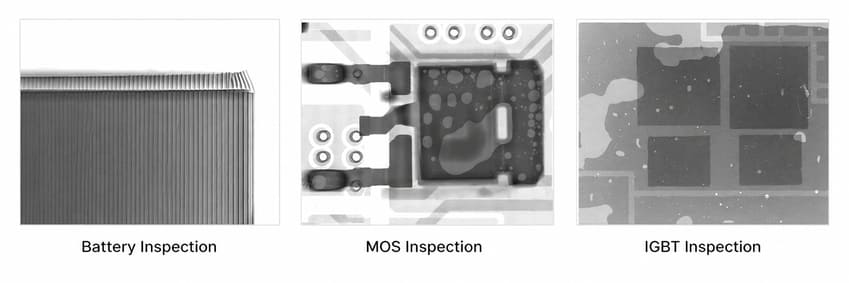

Области применения:

• Контроль корпусов интегральных микросхем и микроэлектронных сборок;
• Инспекция компонентов и качества монтажа;
• Рентгеновский контроль печатных плат;
• Исследование паяных соединений и скрытых контактных зон;
• Контроль подложек и силовых электронных модулей;
• Инспекция аккумуляторных ячеек и батарей для электротранспорта;
• Обнаружение внутренних пор, пустот, трещин и включений;
• Проверка положения внутренних проводников и соединений;
• Контроль небольших металлических, пластиковых и комбинированных изделий;
• Интеграция в автоматические и полуавтоматические установки промышленной рентгенографии.

Преимущества:

• Высокая детализация изображения – фокусное пятно размером не более 7 мкм позволяет различать мелкие элементы внутренней структуры и дефекты;
• Рабочее напряжение до 150 кВ – обеспечивает необходимую проникающую способность при контроле электронных узлов, аккумуляторов и деталей из материалов различной плотности;
• Компактное фокусное расстояние – 12 ± 0,5 мм способствует получению высокого геометрического увеличения без сложной компоновки инспекционной системы;
• Широкий рентгеновский пучок – угол 100 ± 3° позволяет формировать значительную область контроля и эффективно использовать плоскопанельные детекторы;
• Точная регулировка режимов – изменение напряжения от 40 до 150 кВ и тока до 400 мкА позволяет адаптировать параметры экспозиции к конкретному объекту;
• Непрерывная эксплуатация – источник рассчитан на длительную работу в составе производственных и лабораторных систем контроля;
• Закрытая конструкция трубки – упрощает эксплуатацию и подходит для серийного промышленного оборудования, где важны стабильность и минимальные требования к обслуживанию;
• Низкое энергопотребление – при мощности трубки до 60 Вт общее потребление составляет менее 150 Вт;
• Цифровое управление – облегчает настройку, автоматизацию режимов и интеграцию источника в комплекс рентгеновского контроля.

Технические характеристики:
