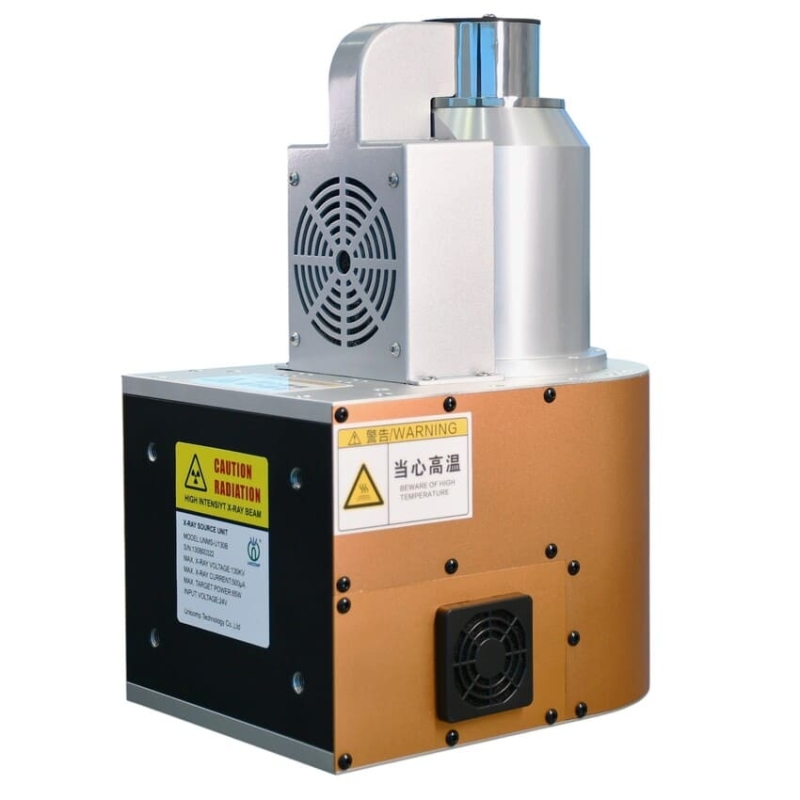

MFocus-U130B микрофокусный рентгеновский источник, 130 Кв, 65 Вт

MFocus-U130B – герметичный микрофокусный источник рентгеновского излучения промышленного класса с рабочим напряжением до 130 кВ. Модель предназначена для высокоточной визуализации внутренней структуры электронных компонентов, силовых модулей, аккумуляторных элементов и компактных технических изделий без их разрушения.

Рентгеновская трубка с термоэмиссионным катодом формирует фокусное пятно размером не более 7 мкм. Благодаря этому источник обеспечивает высокую пространственную детализацию и подходит для обнаружения небольших внутренних дефектов, контроля качества пайки и анализа конструктивных элементов микроэлектроники.

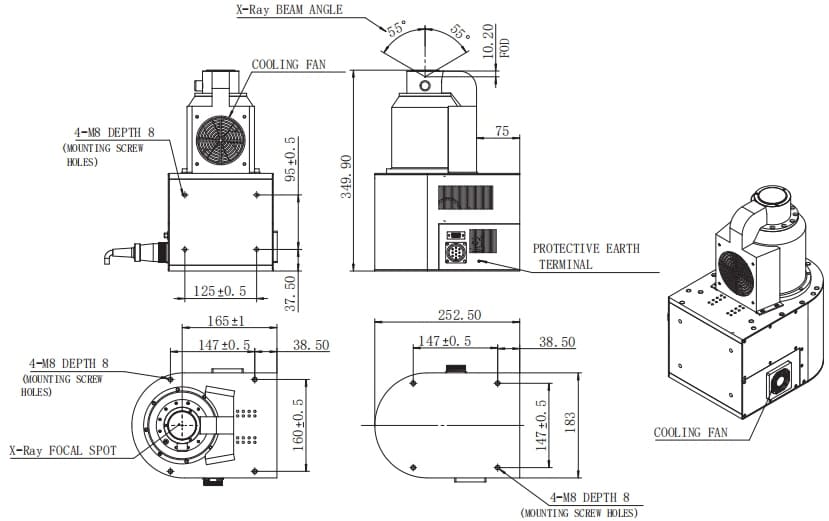

Диапазон регулировки напряжения 40–130 кВ и тока до 500 мкА позволяет изменять параметры излучения в зависимости от плотности и толщины исследуемого объекта. Небольшое расстояние от фокуса до объекта – 10 ± 0,5 мм – способствует получению высокого геометрического увеличения, а угол раскрытия пучка 115 ± 3° обеспечивает широкую зону рентгеновского контроля.

Области применения:

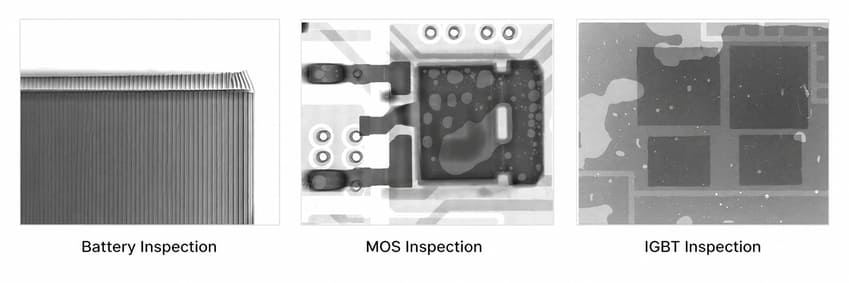

• Рентгеновский контроль интегральных микросхем и корпусированных электронных компонентов;
• Инспекция печатных плат и электронных сборок;
• Проверка скрытых паяных соединений;
• Выявление пустот, непропаев, трещин и внутренних включений;
• Контроль аккумуляторных ячеек для электромобилей и систем накопления энергии;
• Проверка расположения электродов, выводов и внутренних соединений батарей;
• Исследование небольших металлических и композитных изделий;
• Применение в автоматизированных установках рентгеновской инспекции и неразрушающего контроля.

Преимущества:

• Фокусное пятно до 7 мкм – обеспечивает высокую чёткость изображения и позволяет исследовать миниатюрные элементы электронных сборок;
• Оптимальный диапазон 40–130 кВ – подходит для широкого спектра задач, от контроля микроэлектроники до инспекции аккумуляторов и небольших металлических деталей;
• Ток до 500 мкА – позволяет гибко настраивать интенсивность излучения под конкретный объект и режим экспозиции;
• Широкий угол пучка 115 ± 3° – упрощает формирование большой области контроля и эффективное использование плоскопанельных детекторов;
• Вольфрамовая мишень – обеспечивает эффективное формирование рентгеновского излучения для промышленной дефектоскопии;
• Герметичная конструкция трубки – не требует регулярного обслуживания вакуумной системы и удобна для серийной эксплуатации;
• Непрерывный рабочий режим – позволяет использовать источник в автоматических инспекционных системах и на производственных линиях;
• Цифровое управление – обеспечивает точную настройку рабочих параметров и удобное включение источника в автоматизированный комплекс контроля.

Технические характеристики:
