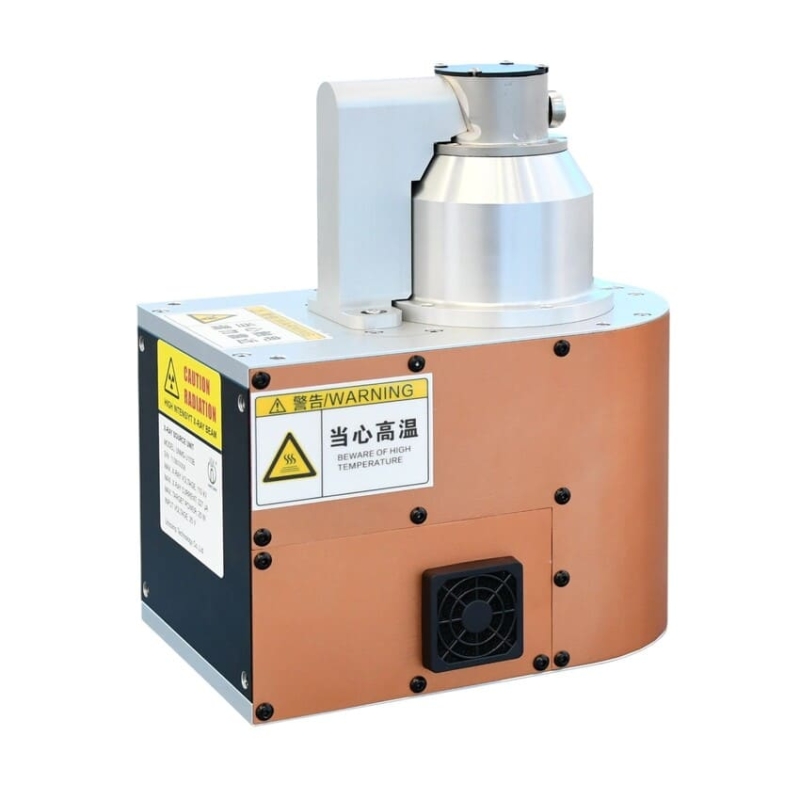

MFocus -U110B закрытый микрофокусный рентгеновский источник, 110 кВ, 25 Вт

MFocus-U110B – компактный микрофокусный источник рентгеновского излучения закрытого типа, разработанный для высокоточного неразрушающего контроля электронных компонентов, печатных плат, полупроводниковых модулей и аккумуляторных элементов. Главное преимущество модели – сочетание фокусного пятна размером до 5 мкм с небольшим расстоянием от фокуса до объекта, что позволяет получать детализированные рентгеновские изображения при значительном геометрическом увеличении.

Источник работает в диапазоне напряжений 40–110 кВ с регулировкой тока трубки до 250 мкА. Максимальная мощность рентгеновской трубки составляет 25 Вт. Такие параметры хорошо подходят для исследования малогабаритных изделий, где особенно важны разрешение, контрастность изображения и возможность уверенно различать скрытые элементы конструкции.

В конструкции используется вольфрамовая мишень и бериллиевое выходное окно. Источник рассчитан на непрерывный режим эксплуатации и может использоваться в составе лабораторных и автоматизированных рентгеновских инспекционных систем.

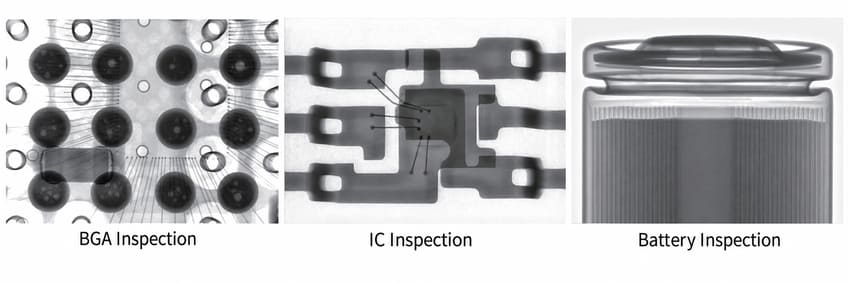

Области применения:

• Контроль интегральных микросхем и электронных компонентов;
• Анализ качества пайки и скрытых соединений;
• Обнаружение пустот, непропаев и дефектов соединений;
• Контроль подложек;
• Инспекция аккумуляторных ячеек;
• Исследование расположения электродов и внутренних контактов аккумуляторов;
• Контроль миниатюрных электронных и электромеханических изделий;
• Применение в системах автоматической рентгеновской инспекции;
• Лабораторные исследования внутренней структуры технических объектов.

Преимущества:

• Фокусное пятно ≤ 5 мкм. Обеспечивает высокую детализацию изображения и возможность исследования небольших элементов электронной сборки;
• Оптимален для микроэлектроники. Рабочий диапазон до 110 кВ хорошо соответствует задачам контроля микросхем, печатных плат и силовой электроники;

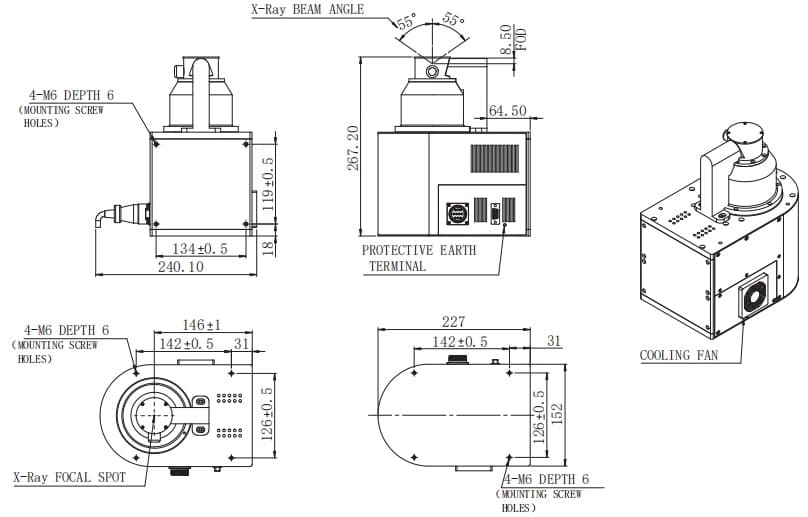

• Широкий угол пучка. Значение 110 ± 3° позволяет охватывать значительную рабочую область и упрощает компоновку системы с цифровым детектором;
• Точная настройка параметров. Регулировка напряжения от 40 до 110 кВ и тока до 250 мкА помогает подобрать режим под плотность, толщину и геометрию конкретного объекта;
• Низкое энергопотребление. Потребляемая мощность менее 75 Вт делает источник удобным для компактных инспекционных комплексов;
• Закрытая рентгеновская трубка. Герметичное исполнение упрощает эксплуатацию и не требует обслуживания вакуумной системы в обычном рабочем цикле;
• Непрерывный режим работы. Источник подходит для серийного контроля и длительных инспекционных операций;
• Цифровое управление. Позволяет использовать MFocus -U110B как функциональный узел автоматизированной рентгеновской установки.

Технические характеристики:
