Описание

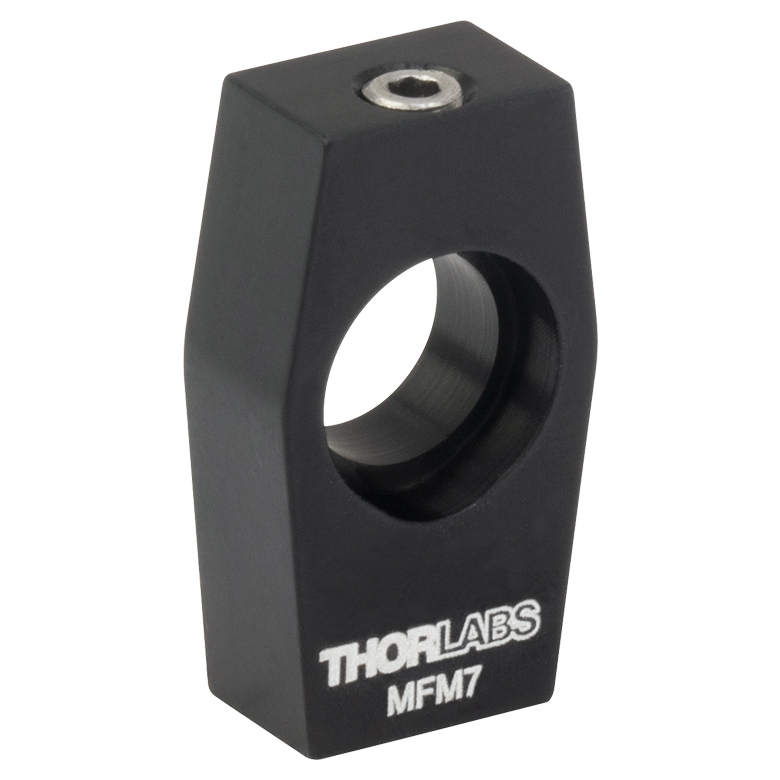

Миниатюрная фиксированная оправа служит для размещения малогабаритной оптики в условиях ограниченного монтажного пространства. Ее выбирают для схем с заранее определенной ориентацией элемента, когда важны небольшие размеры и отсутствие лишних регулировочных узлов. Дюймовое крепление рассчитано на совместимые мини-стойки и не совпадает с метрическим M3.
MFM7 рассчитан на номинальный диаметр оптики 7 мм и имеет отверстие 4-40 для монтажа на совместимую опору.
В маленькой оправе важно заранее оценить выступание оптики и доступность прижимного винта. Посадочный диаметр не описывает автоматически допустимую толщину любого элемента; эту характеристику проверяют по чертежу перед заказом нестандартной детали.
При включении MFM7 в систему Mini-Series учитывают высоту оптической оси относительно вершины стойки и размеры соседних компонентов.
Держатель MFM7 является пассивной механической принадлежностью: он не меняет фокусное расстояние, спектральное пропускание или отражательную способность самой оптики.
Для фиксированной семимиллиметровой оправы особенно важна точность исходного выбора опоры: после закрепления зеркала в держателе направление меняют средствами остальной механической системы. Если потребуется независимая угловая настройка, выбирают кинематический вариант, а не пытаются деформировать посадку.
Характеристики
- Артикул: MFM7.
- Номинальный диаметр устанавливаемого элемента: 7 мм.
- Монтажное отверстие: 4-40.
- Тип: неподвижная миниатюрная зеркальная оправа.
- Удержание оптики в MFM7: ступенчатая посадка и боковой винт с нейлоновым наконечником.
- Совместимая механическая система: Mini-Series и подходящие резьбовые переходники.
- Моторизация и электронное управление: не предусмотрены.
- Точный свободный просвет и диапазон толщин: по чертежу конкретной модификации.
Отрасли применения
- Компактная лабораторная оптика: установка элементов Ø7 мм на MFM7 в ограниченной монтажной зоне с учетом доступа к крепежу.
- Оптическое приборостроение: создание фиксированных оптических подсистем с опорным интерфейсом 4-40 и проверкой реальных посадочных размеров.
- Исследовательские и учебные макеты: применение MFM7 для формирования направления отраженного пучка без приписывания держателю характеристик установленной оптики.
