Описание

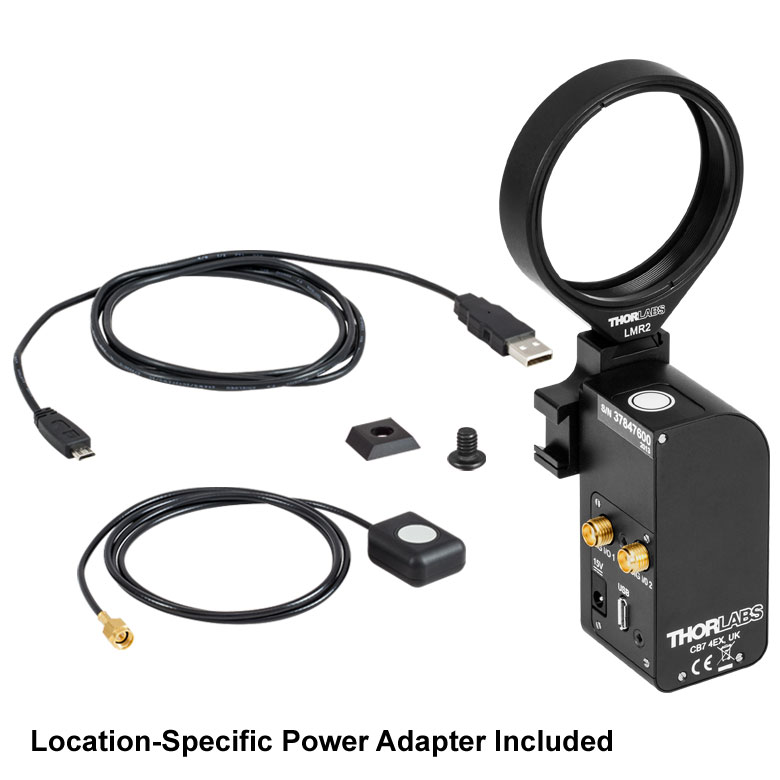

MFF102 — моторизованный перекидной держатель для ввода оптики в свободнопространственный пучок и ее удаления из тракта. В комплект входит оправа LMR2 для элементов диаметром 2 дюйма со стопорным кольцом SM2RR. Два устойчивых рабочих положения разнесены на 90°, поэтому механизм удобен для переключения фильтра, линзы или зеркала без ручного снятия держателя со стойки.
Основание имеет резьбовое отверстие 8-32 для установки на соответствующую опору. Возможна установка до двух совместимых оправ, если соблюдаются ограничения по габаритам, общей массе и моменту. Максимальная нагрузка 120 г относится к оптике вместе с держателями, а не только к стеклянным элементам; допустимый момент составляет 0,1 Н·м.
Каталожное время переключения составляет 500–2800 мс и зависит от установленной нагрузки. Переход между положениями можно инициировать кнопкой на корпусе, выносным пультом, внешним сигналом через SMA или программно с компьютера. Магнитные концевые датчики определяют достигнутое положение, но устройство не является произвольным прецизионным угловым позиционером.
Питание осуществляется от включенного в поставку источника 15 В постоянного тока, а связь с компьютером — через USB. Управляющие разъемы SMA относятся к цифровым входам/выходам и не являются коаксиальными оптическими каналами. Для интеграции в автоматизированный стенд проверяют формат триггера и способ переключения по уровню либо фронту.
В спецификации повторяемость переключения указана как 50 мкрад. При использовании зеркала изготовитель не рекомендует задачи, требующие стабильности пучка лучше 100 мкрад. Это важно отличать от обычного переключения фильтров: небольшой угловой уход отражающего элемента способен заметно сместить луч на удаленном приемнике.
Монтаж выполняют так, чтобы вращающаяся оправа не задевала соседние компоненты, провода и защитные экраны. Перекидной узел не заменяет сертифицированный защитный лазерный затвор и не должен без подтверждения использоваться как единственный элемент блокировки опасного излучения. После установки проверяют оба положения и свободный проход пучка.
Характеристики
- Артикул: MFF102.
- Диаметр оптики: 2″, или 50,8 мм; оправа LMR2 и кольцо SM2RR.
- Положения: 0° и 90°.
- Крепление основания: 8-32.
- Время переключения: 500–2800 мс по таблице характеристик.
- Повторяемость переключения: 50 мкрад.
- Общая допустимая нагрузка: 120 г; момент до 0,1 Н·м.
- Питание: 15 В DC, блок питания включен.
- Управление: кнопка, пульт, цифровые SMA, USB.
Отрасли применения
- Автоматизированные оптические стенды: переключение фильтров и других элементов без демонтажа оправы.
- Лабораторная спектроскопия: ввод контрольного фильтра или линзы в тракт и возврат к исходной конфигурации.
- Исследовательская лазерная оптика: переключение зеркальных каналов с учетом ограничения стабильности и отдельной организации защиты от излучения.
