Описание

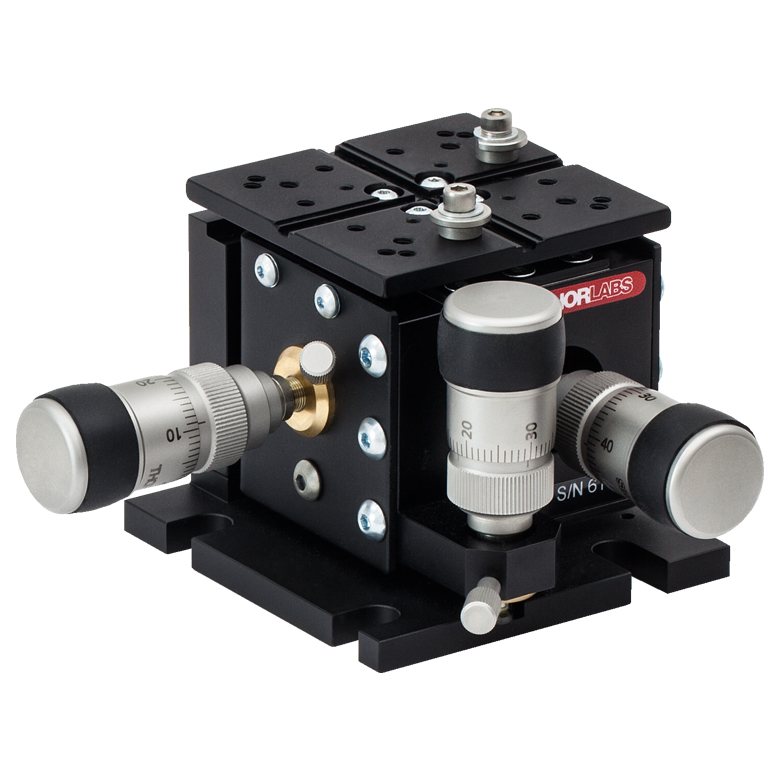

MBT616D/M — трехкоординатная метрическая платформа MicroBlock с упругими направляющими и дифференциальными ручными приводами. Она предназначена для тонкого пространственного совмещения небольших оптических элементов, в том числе в системах ввода излучения в волокно. Механизм обеспечивает три линейные степени свободы без добавления самостоятельных угловых координат.
Грубый ход по каждой оси составляет 4 мм при подаче 500 мкм за оборот. Дифференциальная регулировка имеет диапазон 300 мкм и подачу 50 мкм за оборот, позволяя точнее подстраивать найденную область максимального сигнала. Эти показатели характеризуют кинематику привода; их нельзя напрямую принимать за абсолютную погрешность или гарантированное минимальное перемещение системы.
Параллельная флексурная схема использует упругую деформацию вместо обычных трущихся подшипников. Конструкция помогает выполнять непрерывную настройку и не требует смазки направляющих, однако имеет ограниченный диапазон. Каталожный перекрестный уход менее 20 мкм/мм учитывают при точном совмещении, а тепловую стабильность 1 мкм/°C — при длительных измерениях.
Номинальная высота площадки равна 62,5 мм; корпус без приводов занимает 77,5 × 74 мм. Максимальная нагрузка составляет 1 кг, а метрическое исполнение определяет выбор монтажных принадлежностей. Для этой серии приводы не предназначены для пользовательской замены на альтернативные по аналогии с некоторыми более крупными платформами.
Тонкую подачу используют после предварительного совмещения, наблюдая показания детектора. Внешние кабели закрепляют с разгрузкой, чтобы их перемещение не смещало настроенный объект. Пьезоэлементы, моторы и встроенный датчик замкнутого позиционного контура для данного исполнения не заявлены.
Характеристики
- Модель: MBT616D/M.
- Степени свободы: три линейные координаты X, Y, Z.
- Направляющие: параллельный флексурный механизм.
- Диапазон: 4 мм по каждой оси.
- Приводы: дифференциальные микрометрические; тонкий диапазон 300 мкм, подача 50 мкм/оборот.
- Высота площадки: 62,5 мм; корпус без приводов: 77,5 × 74 мм.
- Максимальная нагрузка: 1 кг.
- Перекрестное влияние: менее 20 мкм/мм; температурная стабильность: 1 мкм/°C.
- Крепежное исполнение: метрическое.
