Описание

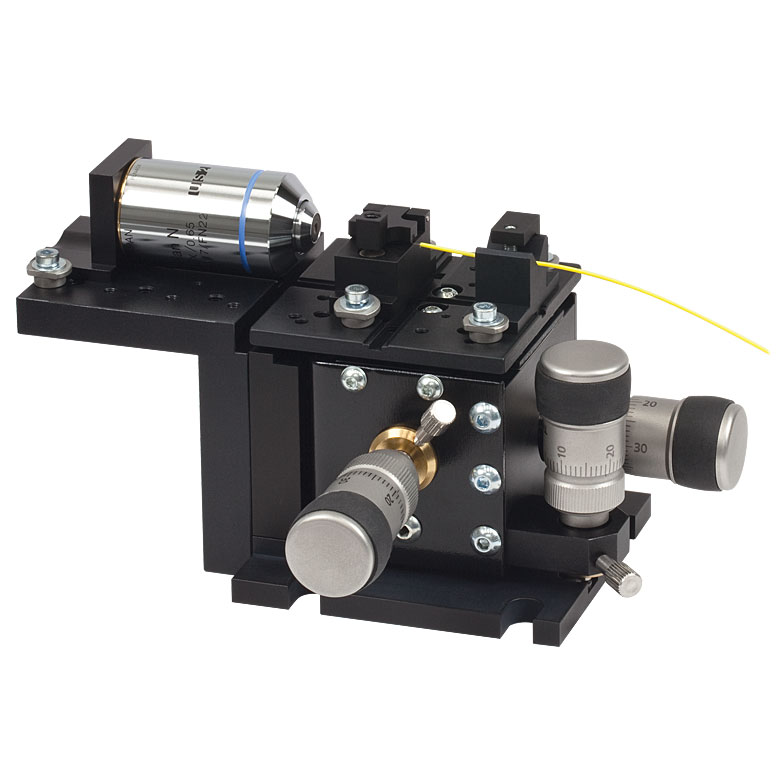

MBT612D — готовая оптомеханическая система для сопряжения свободнопространственного пучка с одномодовым волокном, оснащенная быстросъемным зажимом. Дюймовое исполнение предназначено для соответствующей лабораторной механики. Сборка помогает организовать удержание волокна и его пространственную настройку, но не содержит самого лазера или автоматического алгоритма оптимизации мощности.
Трехосевая флексурная база MBT616D обеспечивает перемещения X, Y и Z с дифференциальной ручной подстройкой. Полный ход по каждой оси составляет 4 мм, тонкий диапазон — 300 мкм; подачи равны 500 и 50 мкм за оборот соответственно. При настройке сначала достигают приблизительного совпадения с фокусом, затем уточняют положение по максимуму сигнала на выходе волокна.
Быстроразъемный держатель облегчает смену волокна по сравнению с узлами, требующими полного отвинчивания прижимной детали. Однако скорость замены не означает сохранения юстировки после каждого повторного зажима. Диаметр удерживаемой части и подготовку поверхности сверяют с документацией зажима; механический прижим не должен повреждать оболочку или создавать нежелательную деформацию волокна.
Система включает волоконный зажим, отдельную разгрузку кабеля, удлинительный монтажный кронштейн и оправу под объектив с резьбой RMS. Микроскопический объектив не следует автоматически включать в поставку: его выбирают отдельно под длину волны, параметры пучка и модовое поле. Для базовой сборки номинальная высота площадки составляет 62,5 мм, оптической оси — 75 мм.
Входной торец должен быть подготовлен и очищен, а кабель уложен без усилия, способного сдвинуть зажим. Полезно контролировать мощность одновременно с механической настройкой, поскольку хорошая видимая соосность еще не гарантирует эффективного ввода в одномодовую сердцевину. Платформа остается ручной: обратная связь осуществляется наблюдением внешнего измерителя, а не встроенной электроникой.
Характеристики
- Артикул системы: MBT612D.
- Базовая платформа: MBT616D(/M), три линейные оси X, Y, Z.
- Диапазон: 4 мм на ось; тонкий ход 300 мкм.
- Подачи: 500 мкм/оборот грубо; 50 мкм/оборот тонко.
- Волоконный узел: быстросъемный волоконный зажим.
- Высота площадки: 62,5 мм; номинальная оптическая ось: 75 мм.
- Оправа объектива: резьба RMS; объектив подбирается отдельно.
- Монтажное исполнение: дюймовое.
Отрасли применения
- Волоконная фотоника: сопряжение свободнопространственного источника с одномодовым волокном на базе MBT612D, с контролем мощности после вывода.
- Лабораторные лазерные стенды: настройка положения торца относительно фокуса с использованием быстросъемный волоконный зажим; эффективность определяется реальной оптикой и подготовкой волокна.
- Разработка измерительных систем: применение MBT612D при отработке стабильного ввода и удобства смены волокон; источник, приемник и необходимые оптические элементы выбирают под задачу.
