Описание

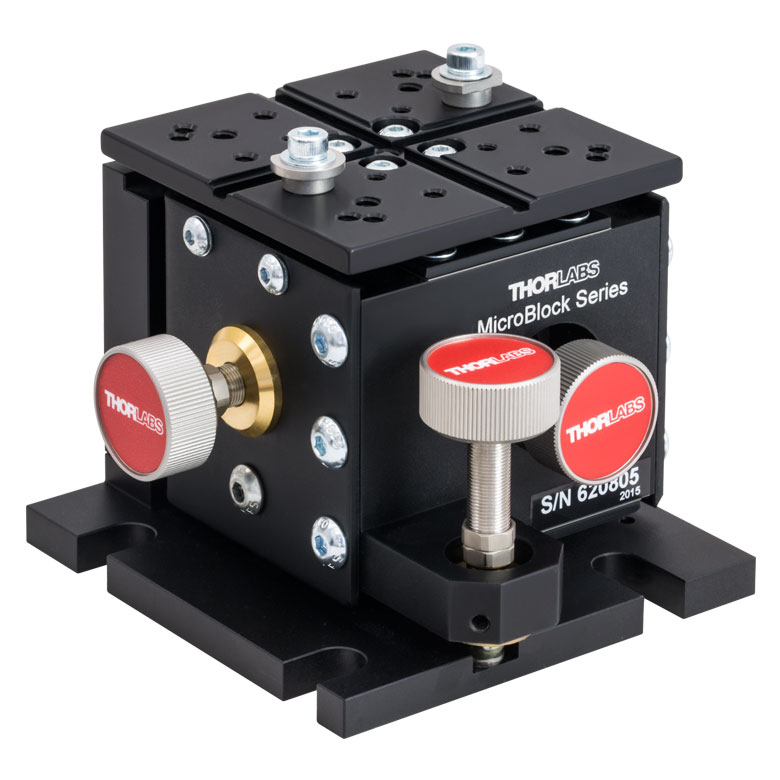

MBT602/M — метрическая трехосевая флексурная платформа для плавной ручной настройки небольших оптических узлов. В конструкции используются параллельные упругие элементы, обеспечивающие перемещение без традиционного скольжения опорных поверхностей. Такая схема полезна при совмещении малых объектов, где рывки из-за трения способны затруднять поиск рабочего положения.
Каждая из трех линейных координат X, Y и Z имеет диапазон 4 мм. Установлены тонкорезьбовые ручные винты с подачей 500 мкм за оборот, а не дифференциальные микрометрические головки. В исходной формулировке слово «микрометрические» могло создавать неверное представление о типе приводов; в описании сохранено каталожное различие двух вариантов MicroBlock.
Механизм на упругих направляющих не требует смазки, характерной для подшипниковых систем, и уменьшает влияние трения на малые движения. Полное отсутствие паразитных перемещений при этом не заявляется: общий показатель перекрестного влияния для серии составляет менее 20 мкм/мм. Температурная стабильность приведена как 1 мкм/°C и не заменяет контроль температуры стенда.
Метрическая платформа имеет номинальную высоту рабочей поверхности 62,5 мм; размеры корпуса без приводов — 77,5 × 74 мм. Допустимая нагрузка составляет 1 кг при условиях каталога. Подходящие аксессуары выбирают именно для метрического исполнения, проверяя рисунок креплений и доступ к регулировкам после установки объекта.
На практике сначала выбирают исходное монтажное положение, затем подстраивают объект винтами в доступном диапазоне. Волоконные и электрические соединения фиксируют с запасом гибкости, предотвращая нежелательное усилие на площадке. Платформа не является моторизованной системой и не содержит встроенного алгоритма поиска оптического максимума.
Характеристики
- Модель: MBT602/M.
- Степени свободы: три линейные координаты X, Y, Z.
- Направляющие: параллельный флексурный механизм.
- Диапазон: 4 мм по каждой оси.
- Приводы: ручные тонкорезьбовые винты, подача 0,5 мм/оборот.
- Высота площадки: 62,5 мм; корпус без приводов: 77,5 × 74 мм.
- Максимальная нагрузка: 1 кг.
- Перекрестное влияние: менее 20 мкм/мм; температурная стабильность: 1 мкм/°C.
- Крепежное исполнение: метрическое.
Отрасли применения
- Волоконная оптика: перемещение держателя волокна или собирающего узла на MBT602/M при поиске эффективного ввода излучения.
- Лабораторная фотоника: ручное совмещение небольших оптических объектов в трех линейных координатах с контролем внешнего сигнала и нагрузкой в пределах 1 кг.
- Разработка измерительных приборов: включение MBT602/M в юстировочную подсистему с тонкорезьбовой ручной регулировкой; держатели, объективы и измерительная электроника подбираются отдельно.
